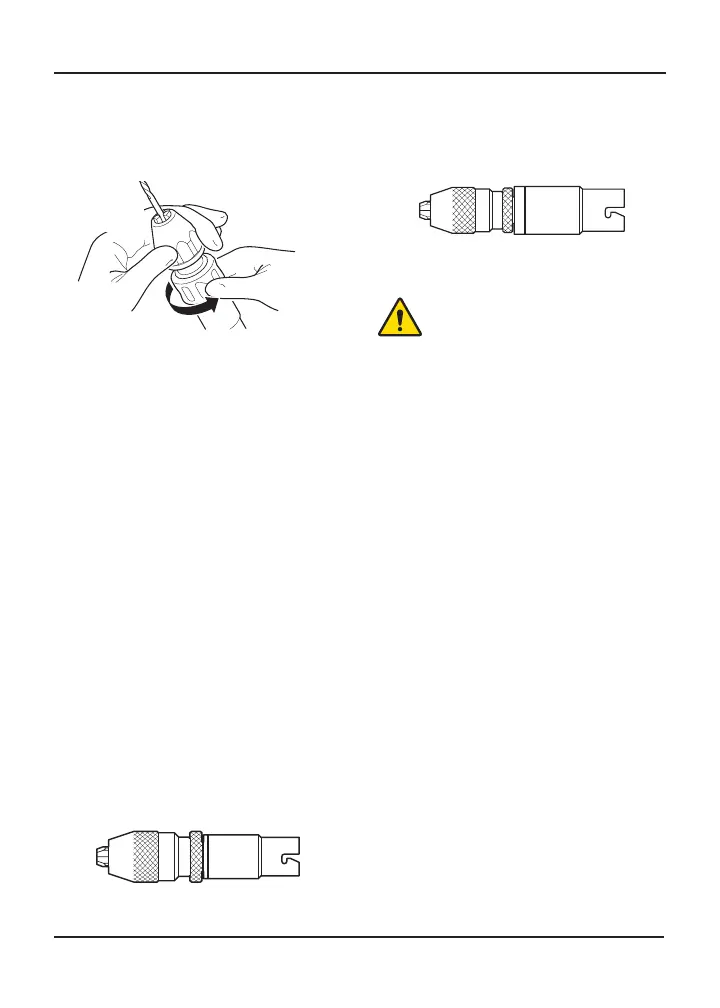

3. Die Hülse festhalten und den Ring festziehen, um
die Spannfutterbacken zu schließen. Der Ring
bewegt sich mit einem oder mehreren hörbaren
Klicks vorwärts. Den Ring weiter drehen, bis er
handfest sitzt.
Ring
drehen
Hülse
festhalten
4. Durch Ziehen am Schneidzubehörteil kontrollieren,
ob es fest sitzt.
5. Durch Sichtprüfung bestätigen, dass das
Schneidzubehörteil in den Spannfutterbacken
zentriert ist. Wenn das Zubehörteil Flachseiten hat,
muss sichergestellt werden, dass die Backen direkt
auf den Flachseiten zentriert werden.
6. Den Aufsatz am Handstück anbringen.
Entfernen von Zubehör
1. Die Hülse festhalten und den Ring mit der anderen
Hand drehen, um die Backen zu öffnen.
2. Das Zubehör entnehmen.
Einschaltdauer
Siehe die dem Handstück beiliegende
Gebrauchsanweisung.
Bohrfutter ohne Schlüssel
Beschreibung
Bohrfutter ohne Schlüssel, 1/4 Zoll (1/4 inch Keyless
Drill Chuck) (REF 4100-133-000)
Für Drähte, Stifte und Bohrer mit einem Durchmesser
bis zu 6,4 mm (1/4 Zoll). Länge: 113,6 mm;
Durchmesser: 30,2 mm; Gewicht: 298,1 g
Bohrfutter ohne Schlüssel, 1/8 Zoll (1/8 inch Keyless
Drill Chuck) (REF 4100-134-000)
Für Drähte, Stifte und Bohrer mit einem Durchmesser
bis zu 3,2 mm (1/8 Zoll). Länge: 103,8 mm;
Durchmesser: 25,1 mm; Gewicht: 200,9 g
Anleitung
WARNUNG: Um das Zubehörteil zu
sichern, müssen die Spannfutterbacken
manuell geschlossen werden. Betätigen des
Handstücks zum automatischen Schließen
der Spannfutterbacken und Befestigen
des Zubehörteils kann zur Verletzung des
Benutzers führen.
Installieren von Zubehör
1. Den Aufsatz mit einer Hand am Ring oder am
Rändelband halten und den Ring mit der anderen
Hand drehen, um die Spannfutterbacken zu öffnen.
2. Das Schneidzubehörteil einsetzen und in den
Spannfutterbacken zentrieren.
3. Den Aufsatz am Ring halten und das Rändelband
festziehen, um die Spannfutterbacken zu schließen.
4. Durch Ziehen am Schneidzubehörteil kontrollieren,
ob es fest sitzt.
5. Durch Sichtprüfung bestätigen, dass das
Schneidzubehörteil in den Spannfutterbacken
zentriert ist.
6. Den Aufsatz am Handstück anbringen.
Entfernen von Zubehör
1. Das Rändelband mit einer Hand halten und
mit der anderen Hand am Ring drehen, um die
Spannfutterbacken zu öffnen.
2. Das Zubehör entnehmen.
Einschaltdauer
Siehe die dem Handstück beiliegende
Gebrauchsanweisung.
