4 www.stryker.com
RU 4100-005-700 Rev-AB
Рабочий цикл
ПРЕДУПРЕЖДЕНИЯ:
Необходимо учитывать рабочий цикл насадки —
сагиттальной пилы, а не общий рабочий цикл,
указанный для ручного блока.
ВСЕГДА соблюдайте рекомендованный цикл
нагрузки, чтобы предотвратить перегрев
оборудования.
Режим работы: Прерывистый
РУЧНОЙ МОДУЛЬ
ЛЕЗВИЕ РАБОЧИЙ ЦИКЛ
Аккумуляторный
привод System 8
и аккумуляторный
привод 4
Все
лезвия
10 секунд работы/
20 секунд
бездействия,
4 раза
Все прочие
ручные блоки
Лезвия
серии
5400-134-
XXX
10 секунд работы/
10 секунд
бездействия,
3 раза
Все
прочие
лезвия
10 секунд работы/
10 секунд
бездействия,
4 раза
Перерыв между циклами: 30 минут

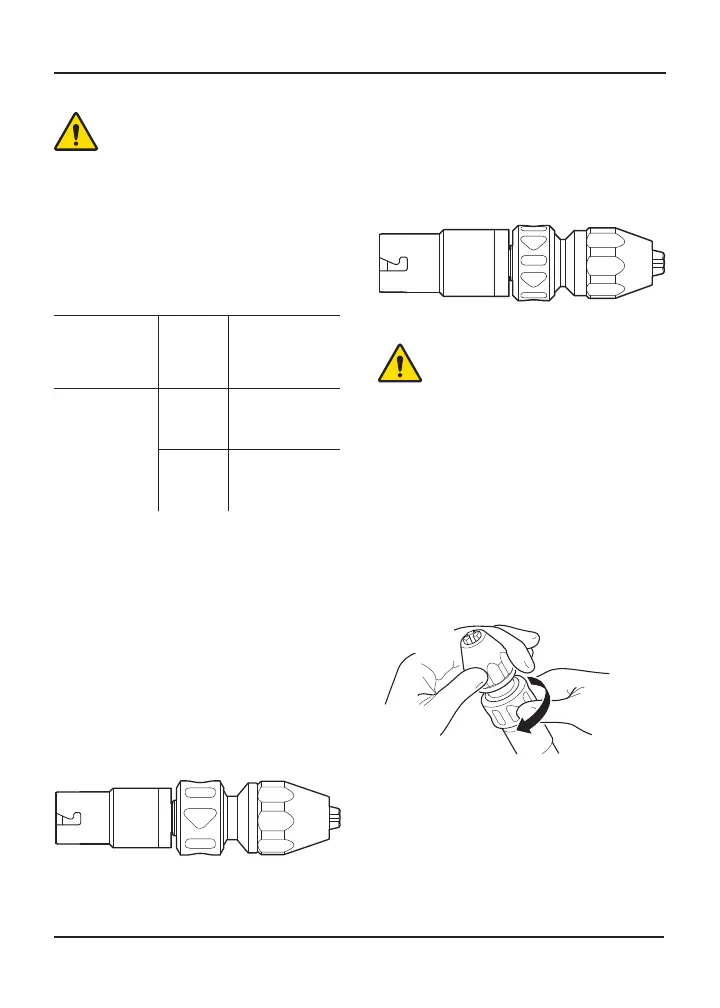

Фиксирующие бесключевые
патроны
Описание
Фиксирующий бесключевой патрон 1/4 дюйма
(6,4 мм) (1/4 inch Locking Keyless Chuck)
(REF 4505-133-000)
Служит для фиксации спиц Киршнера, спиц и
сверл диаметром до 6,4 мм (1/4 дюйма). Может
эксплуатироваться в прямом, реверсном и
осциллирующем режиме. Длина: 120 мм; диаметр:
31,5 мм; вес: 330 г
Фиксирующий бесключевой патрон 5/32 дюйма
(4,0 мм) (5/32 inch Locking Keyless Chuck)
(REF 4505-134-000)
Служит для фиксации спиц Киршнера, спиц и
сверл диаметром до 4 мм (0,156 дюйма). Может
эксплуатироваться в прямом, реверсном и
осциллирующем режиме. Длина: 105 мм; диаметр:
28,5 мм; вес: 245 г
Инструкции
ПРЕДУПРЕЖДЕНИЕ: Обязательно
закрывайте губки патрона вручную,
чтобы зафиксировать принадлежность.
Включение ручного блока в целях
автоматического закрытия губок на
принадлежности может привести к травме
пользователя.
ПРИМЕЧАНИЕ: Если при установке
принадлежности патрон присоединен к ручному
блоку, вращение удерживающего кольца патрона
также приведет к прокручиванию приводного
механизма ручного блока.
Порядок присоединения принадлежности
1. Раскройте губки патрона, удерживая муфту одной
рукой и вращая удерживающее кольцо другой
рукой.
Вращайте
удерживающее
кольцо
Удерживайте
муфту
2. Вставьте режущую принадлежность и убедитесь,
что она вставлена по центру губок.
