带钥匙卡盘
描述

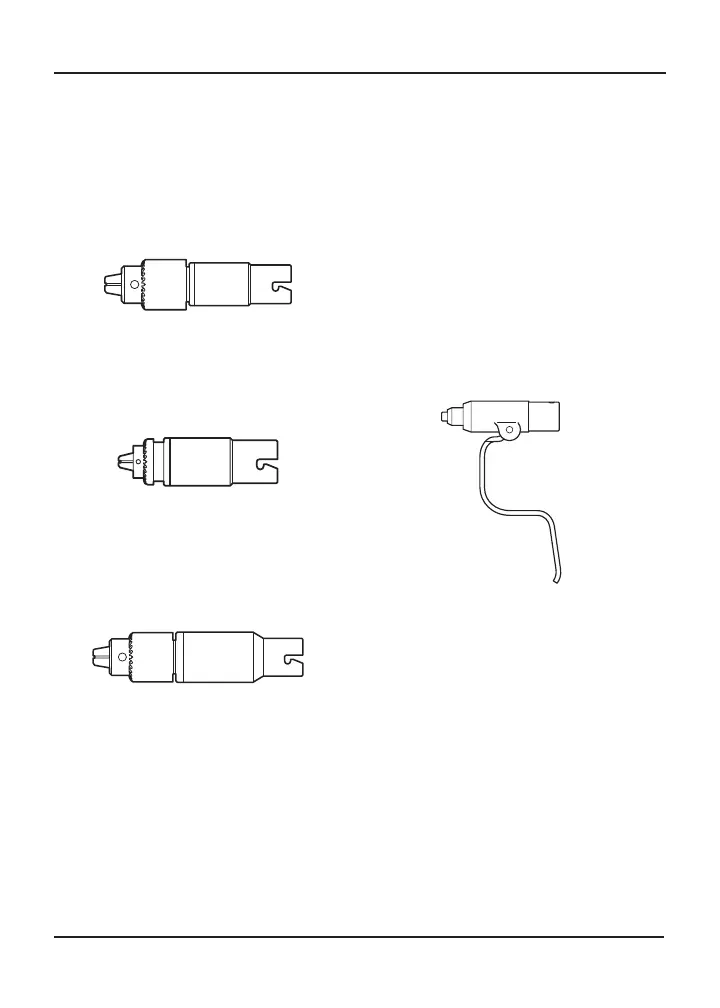

1/4英寸带钥匙卡盘(1/4inchKeyedChuck)
(REF4100-131-000)
可操作直径达6 4mm（1/4英寸）的刚丝、钻
针和钻头。长度：108 7mm；直径：28 7mm；
重量：209 0g
5/32英寸钻孔器(5/32inchDrill)(REF4100-
132-000)
可操作直径达4mm（5/32英寸）的刚丝、钻
针和钻头。长度：83 0mm；直径：25 2mm；
重量：137 3g
1/4英寸铰孔器(1/4inchReamer)(REF
4100-231-000)
使用低速高扭矩可操作直径达6 4mm
（1/4英寸）的刚丝、钻针和钻头。
长度：116 9mm；直径：28 8mm；
重量：295 5g
卡盘类夹具配有一把卡盘钥匙。
说明
安装附件
1  用卡盘钥匙打开卡盘口。
2  将附件 插 入卡 盘口中心 。
3  用卡盘钥匙关闭卡盘口。
4  目视检查附件以确认其位于卡盘口的中央。
5  运行操作柄之前，牵拉附件，确认其已经
卡牢。
拆卸附件
1  用卡盘钥匙打开卡盘口。
2  拆卸附件。
工作周期
参阅操作柄随附的使用说明。
刚丝夹头和针夹头
描述
钢丝夹头(WireCollet)(REF4100-062-000)
此夹头夹持直径为0 7–1 8mm（0 028–
0 071英寸）的克氏针。长度：88 6mm；
高度：143 1mm；直径：22 9mm；
重量：192 8g
