Mandrins à clé

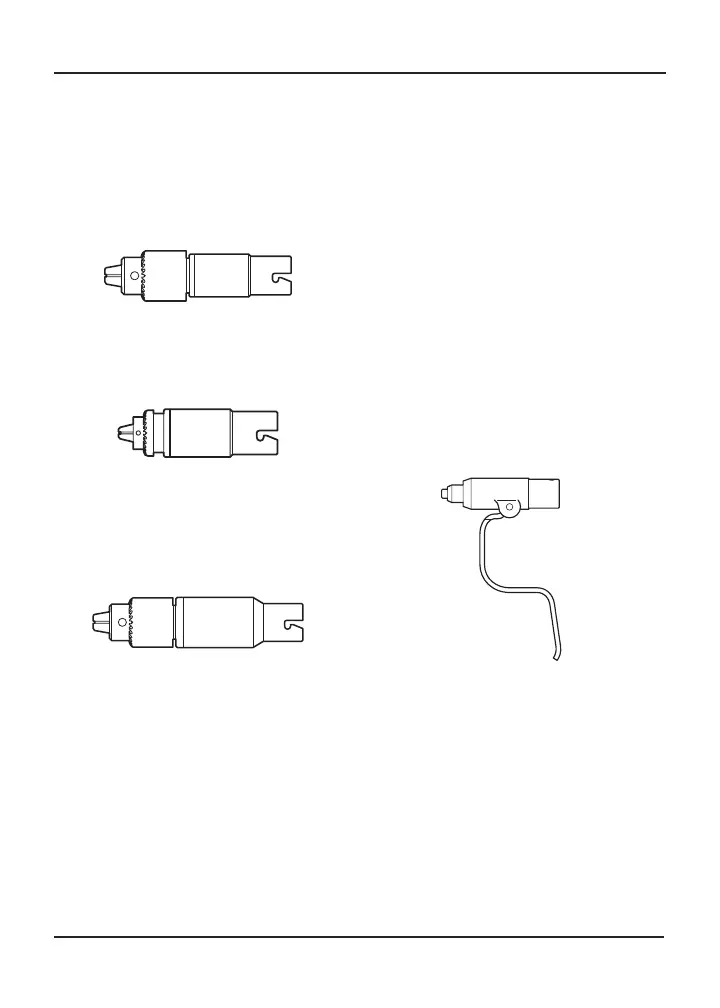

Description
Mandrin à clé 1/4 pouce (1/4 inch Keyed Chuck)
(REF 4100-131-000)
Accepte les broches, tiges et mèches d’un diamètre
maximum de 6,4 mm (1/4 pouce). Longueur :
108,7 mm ; diamètre : 28,7 mm ; poids : 209,0 g
Foret 5/32 pouce (5/32 inch Drill) (REF 4100-132-000)
Accepte les broches, tiges et mèches d’un diamètre
maximum de 4,0 mm (5/32 pouce). Longueur :
83,0 mm ; diamètre : 25,2 mm ; poids : 137,3 g
Alésoir 1/4 pouce (1/4 inch Reamer) (REF 4100-231-
000)
Accepte les broches, tiges et mèches d’un diamètre
maximum de 6,4 mm (1/4 pouce) à vitesse faible
et couple élevé. Longueur : 116,9 mm ; diamètre :
28,8 mm ; poids : 295,5 g
Les embouts de type mandrin sont fournis avec une
clé à mandrin.
Instructions
Installation d’un accessoire
1. Ouvrir les mors du mandrin à l’aide de la clé à
mandrin.
2. Insérer l’accessoire au centre des mors du
mandrin.
3. Fermer les mors du mandrin à l’aide de la clé à
mandrin.
4. Vérifier visuellement que l’accessoire est bien
centré dans les mors du mandrin.
5. Tirer légèrement sur l’accessoire pour s’assurer
qu’il est bien fixé avant d’activer la pièce à main.
Retrait d’un accessoire
1. Ouvrir les mors du mandrin à l’aide de la clé à
mandrin.
2. Retirer l’accessoire.
Cycle opératoire
Consulter le mode d’emploi fourni avec la pièce à
main.
Passe-broches et passe-
tiges
Description
Passe-broche (Wire Collet) (REF 4100-062-000)
Compatible avec les broches de Kirschner d’un
diamètre de 0,7 à 1,8 mm (0,028 à 0,071 pouce).
Longueur : 88,6 mm ; hauteur : 143,1 mm ; diamètre :
22,9 mm ; poids : 192,8 g
