Stryker 4100 Series User Manual

4 www.stryker.com
IT 4100-005-700 Rev-AB
Ciclo di servizio
AVVERTENZE
• Il ciclo di utilizzo per il terminale a seghetto
sagittale ha la precedenza rispetto al ciclo di
utilizzo generale specificato per il manipolo.
• Rispettare SEMPRE il ciclo di servizio consigliato
per evitare il surriscaldamento dell’apparecchio.
Modalità operativa: Non continua
MANIPOLO LAMA
CICLO DI
SERVIZIO
Motore cordless
System 8 e
motore cordless 4
Tutte le
lame
10 secondi
acceso/
20 secondi
spento, 4 volte
Tutti gli altri
manipoli
Lame serie
5400-134-
XXX
10 secondi
acceso/
10 secondi
spento, 3 volte
Tutte le
altre lame
10 secondi
acceso/
10 secondi
spento, 4 volte
Riposo tra un ciclo e l’altro: 30 minuti

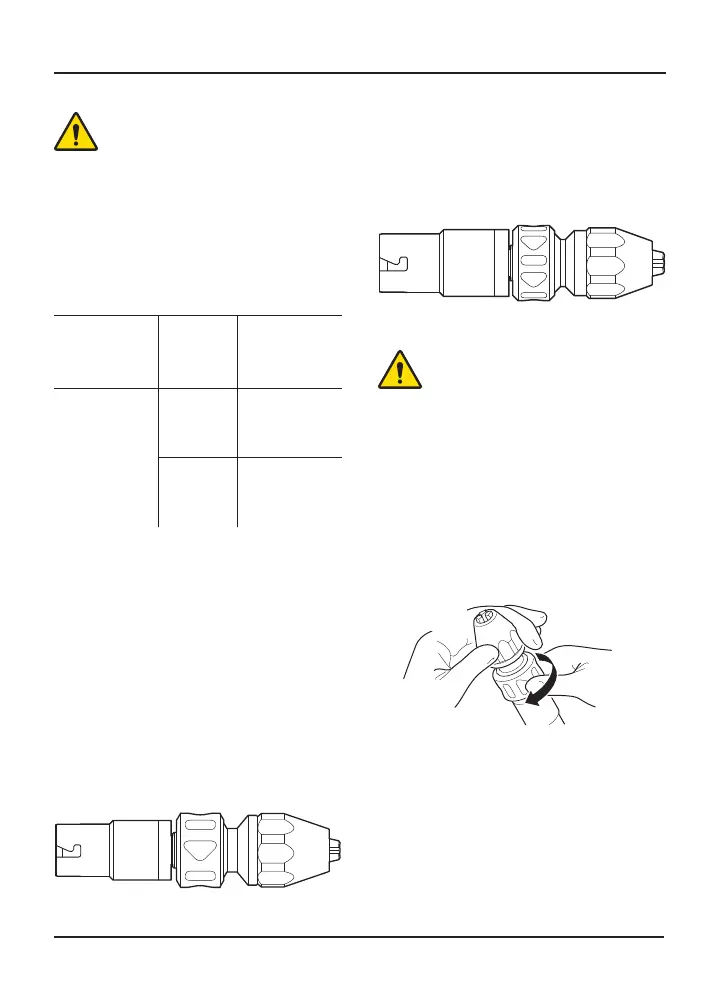

Mandrini bloccanti senza
chiave
Descrizione
Mandrino bloccante senza chiave da 1/4 di poll.
(6,4 mm) (1/4 inch Locking Keyless Chuck)
(REF 4505-133-000)
Accetta fili, chiodi e punte per trapanazione con
diametro fino a 6,4 mm (1/4 di poll.). Può essere
utilizzato nelle modalità operative avanti, indietro o
alternata. Lunghezza: 120 mm; diametro: 31,5 mm;
peso: 330 g
Mandrino bloccante senza chiave da 5/32 di poll.
(4,0 mm) (5/32 inch Locking Keyless Chuck)
(REF 4505-134-000)
Accetta fili, chiodi e punte per trapanazione con
diametro fino a 4 mm (0,156 poll.). Può essere
utilizzato nelle modalità operative avanti, indietro o
alternata. Lunghezza: 105 mm; diametro: 28,5 mm;
peso: 245 g
Istruzioni
AVVERTENZA – Per fissare l’accessorio,
occorre chiudere manualmente le ganasce
del mandrino. Azionando il manipolo in modo
che le ganasce si chiudano automaticamente
sull’accessorio, esiste il rischio di lesioni
all’operatore.
NOTA – Se il mandrino è fissato al manipolo durante
l’installazione dell’accessorio, la rotazione del collare
del mandrino provoca a sua volta la rotazione del
meccanismo di trasmissione del manipolo.
Installazione di un accessorio
1. Aprire le ganasce del mandrino tenendo il
manicotto con una mano e ruotando il collare con
l’altra.
Ruotare
il collare
Afferrare
il manicotto
2. Inserire l’accessorio di taglio e verificare che sia
centrato nelle ganasce.
