3. Zamknąć szczęki przytrzymując tuleję i obracając
do oporu kołnierz. Kołnierz przesunie się do
przodu ze słyszalnym kliknięciem (lub kilkoma
kliknięciami). Kontynuować obracanie kołnierza
ręcznie do oporu.
Obrócić
kołnierz
Przytrzymać
tuleję
4. Lekko pociągnąć końcówkę tnącą, aby się
upewnić, że jest stabilna.
5. Wzrokowo sprawdzić, czy końcówka tnąca jest
dokładnie wyśrodkowana w szczękach. Jeżeli
końcówka ma wycięcia, upewnić się, że szczęki są
wyśrodkowane bezpośrednio na wycięciach.
6. Włożyć nasadkę do uchwytu.
Zdejmowanie końcówki
1. Trzymając tuleję w jednej ręce, drugą ręką obrócić
kołnierz, aby otworzyć szczęki.
2. Zdjąć końcówkę.
Cykl pracy
Należy się zapoznać z dostarczoną z uchwytem
instrukcją użycia.
Imadła bezkluczowe wiertła
Opis
Imadło bezkluczowe wiertła 1/4 cala (1/4 inch
Keyless Drill Chuck) (REF 4100-133-000)
Utrzymuje druty, gwoździe i wiertła o maksymalnej
średnicy 6,4 mm (1/4 cala). Długość: 113,6 mm;
średnica: 30,2 mm; ciężar: 298,1 g
Imadło bezkluczowe wiertła 1/8 cala (1/8 inch
Keyless Drill Chuck) (REF 4100-134-000)
Utrzymuje druty, gwoździe i wiertła o maksymalnej
średnicy 3,2 mm (1/8 cala). Długość: 103,8 mm;
średnica: 25,1 mm; ciężar: 200,9 g
Instrukcje
OSTRZEŻENIE: Należy ręcznie zamknąć
szczęki uchwytu, aby zamocować końcówkę.
Uruchomienie uchwytu w celu automatycznego
zamknięcia szczęk na końcówce może
spowodować zranienie użytkownika.
Zakładanie końcówki

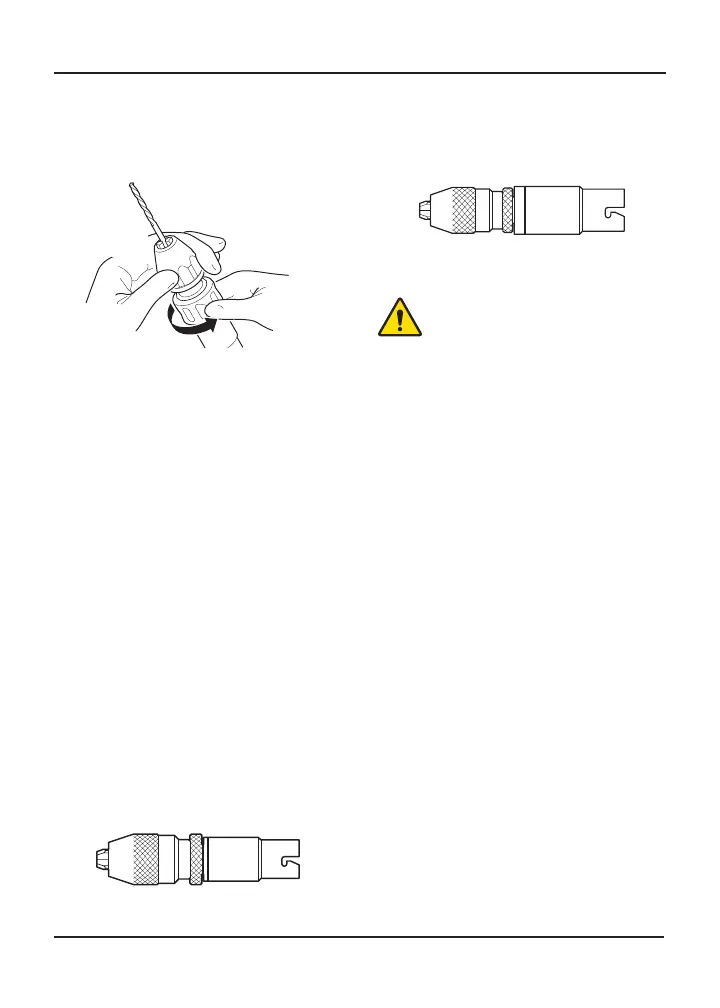

1. Otworzyć szczęki imadła przytrzymując jedną ręką
końcówkę za kołnierz lub radełkowany pierścień, a
drugą obracając kołnierz.
2. Włożyć końcówkę tnącą i upewnić się, że znajduje
się dokładnie w środku szczęk.
3. Zamknąć szczęki przytrzymując kołnierz i
obracając do oporu radełkowany pierścień.
4. Lekko pociągnąć końcówkę tnącą, aby się
upewnić, że jest stabilna.
5. Wzrokowo sprawdzić, czy końcówka tnąca jest
dokładnie wyśrodkowana w szczękach.
6. Włożyć nasadkę do uchwytu.
Zdejmowanie końcówki
1. Trzymając radełkowany pierścień w jednej ręce,
drugą ręką obrócić kołnierz, aby otworzyć szczęki
imadła.
2. Zdjąć końcówkę.
Cykl pracy
Należy się zapoznać z dostarczoną z uchwytem
instrukcją użycia.
