6 www.stryker.com
PL 4100-005-700 Rev-AB

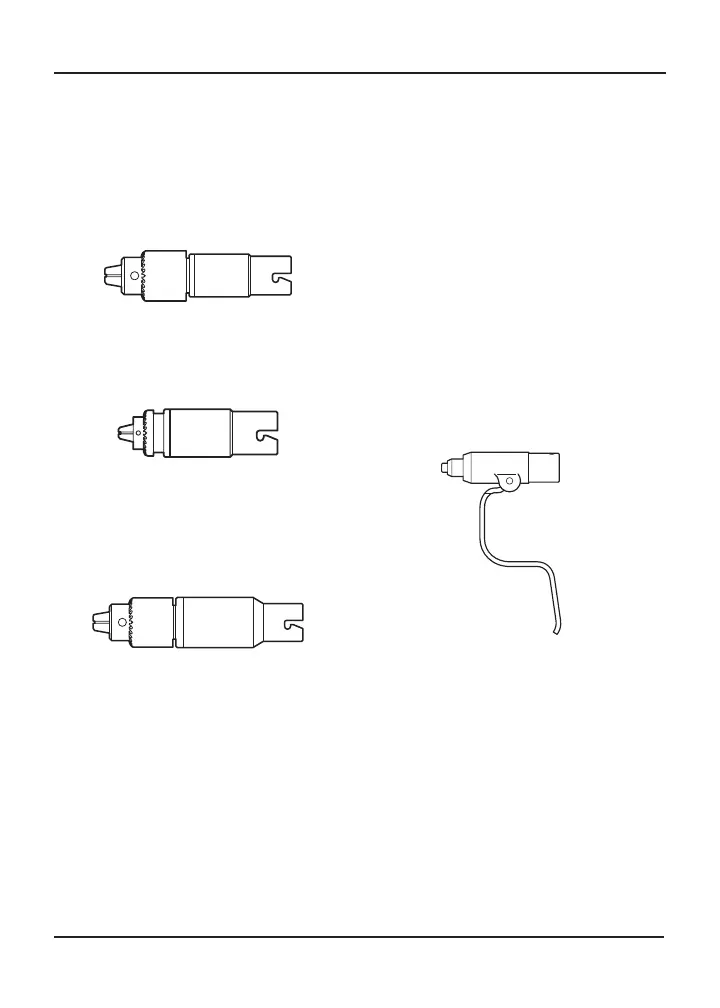

Imadła z kluczem
Opis
Imadło z kluczem 1/4 cala (1/4 inch Keyed Chuck)
(REF 4100-131-000)
Utrzymuje druty, gwoździe i wiertła o maksymalnej
średnicy 6,4 mm (1/4 cala). Długość: 108,7 mm;
średnica: 28,7 mm; ciężar: 209,0 g
Wiertło 5/32 cala (5/32 inch Drill) (REF 4100-132-000)
Utrzymuje druty, gwoździe i wiertła o maksymalnej
średnicy 4 mm (5/32 cala). Długość: 83,0 mm;
średnica: 25,2 mm; ciężar: 137,3 g
Rozwiertak 1/4 cala (1/4 inch Reamer) (REF 4100-
231-000)
Utrzymuje druty, gwoździe i wiertła o maksymalnej
średnicy 6,4 mm (1/4 cala) przy małej prędkości i
dużym momencie obrotowym. Długość: 116,9 mm;
średnica: 28,8 mm; ciężar: 295,5 g
Nasadki stosowane z imadłami są dostarczane wraz z
kluczem do imadła.
Instrukcje
Zakładanie końcówki
1. Otworzyć szczęki imadła za pomocą klucza.
2. Włożyć końcówkę do szczęk imadła,
wyśrodkowując końcówkę w szczękach.
3. Przy pomocy klucza do imadła zamknąć szczęki
imadła.
4. Obejrzeć końcówkę, aby się upewnić, że jest
wyśrodkowana w szczękach imadła.
5. Przed uruchomieniem uchwytu należy lekko
pociągnąć końcówkę, aby się upewnić, że jest
umocowana.
Zdejmowanie końcówki
1. Otworzyć szczęki imadła za pomocą klucza.
2. Zdjąć końcówkę.
Cykl pracy
Należy się zapoznać z dostarczoną z uchwytem
instrukcją użycia.
Kołnierze drutu i gwoździ
Opis
Kołnierz drutu (Wire Collet) (REF 4100-062-000)
Ten kołnierz utrzymuje druty Kirschnera o średnicy
0,7 – 1,8 mm (0,028 – 0,071 cala). Długość: 88,6 mm;
wysokość: 143,1 mm; średnica: 22,9 mm; ciężar:
192,8 g
