6 www.stryker.com
IT 4100-005-700 Rev-AB

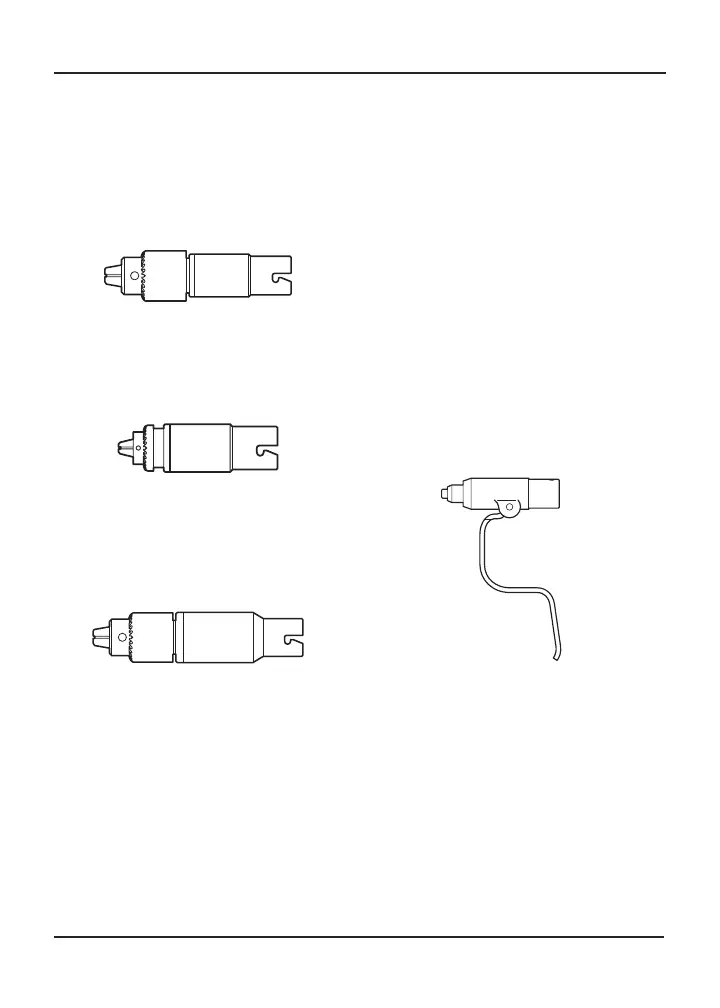

Mandrini con chiave
Descrizione
Mandrino con chiave da 1/4 di poll. (1/4 inch Keyed
Chuck) (REF 4100-131-000)
Accetta fili, chiodi e punte per trapanazione con
diametro fino a 6,4 mm (1/4 di poll.). Lunghezza:
108,7 mm; diametro: 28,7 mm; peso: 209,0 g
Trapano da 5/32 di poll. (5/32 inch Drill) (REF 4100-
132-000)
Accetta fili, chiodi e punte per trapanazione con
diametro fino a 4 mm (5/32 di poll.). Lunghezza:
83,0 mm; diametro: 25,2 mm; peso: 137,3 g
Fresa da 1/4 di poll. (1/4 inch Reamer) (REF 4100-
231-000)
Accetta fili, chiodi e punte per trapanazione con
diametro fino a 6,4 mm (1/4 di poll.) a velocità basse
e valori di coppia elevati. Lunghezza: 116,9 mm;
diametro: 28,8 mm; peso: 295,5 g
I terminali tipo mandrino vengono forniti con una chiave
per mandrino.
Istruzioni
Installazione di un accessorio
1. Aprire le ganasce del mandrino con la chiave per
mandrino.
2. Inserire l’accessorio nel centro delle ganasce del
mandrino.
3. Chiudere le ganasce del mandrino con la chiave
per mandrino.
4. Esaminare visivamente l’accessorio per assicurarsi
che sia centrato nelle ganasce del mandrino.
5. Prima di azionare il manipolo tirare l’accessorio per
verificare che sia fissato saldamente.
Rimozione di un accessorio
1. Aprire le ganasce del mandrino con la chiave per
mandrino.
2. Rimuovere l’accessorio.
Ciclo di servizio
Consultare le istruzioni per l’uso fornite unitamente al
manipolo.
Terminali metti-chiodi e
metti-fili
Descrizione
Terminale metti-fili (Wire Collet) (REF 4100-062-000)
Questo terminale accetta fili di Kirschner con diametri
compresi tra 0,7 e 1,8 mm (0,028 e 0,071 poll.).
Lunghezza: 88,6 mm; altezza: 143,1 mm; diametro:
22,9 mm; peso: 192,8 g
