Ciclo de trabalho
ADVERTÊNCIAS:
• O ciclo de trabalho do dispositivo de fixação da
serra sagital tem precedência sobre o ciclo de
trabalho geral especificado para a peça de mão.
• Siga SEMPRE o ciclo de trabalho recomendado
para impedir que o equipamento sobreaqueça.
Modo de funcionamento: Não contínuo
PEÇA DE MÃO LÂMINA
CICLO DE
TRABALHO
Unidade motora
sem fios System 8
e unidade motora
sem fios 4
Todas as
lâminas
10 segundos
ligado/
20 segundos
desligado,
4 vezes
Todas as outras
peças de mão
Lâminas
série 5400-
134-XXX
10 segundos
ligado/
10 segundos
desligado,
3 vezes
Todas as
outras
lâminas
10 segundos
ligada/
10 segundos
desligada,
4 vezes
Descanso entre ciclos: 30 minutos

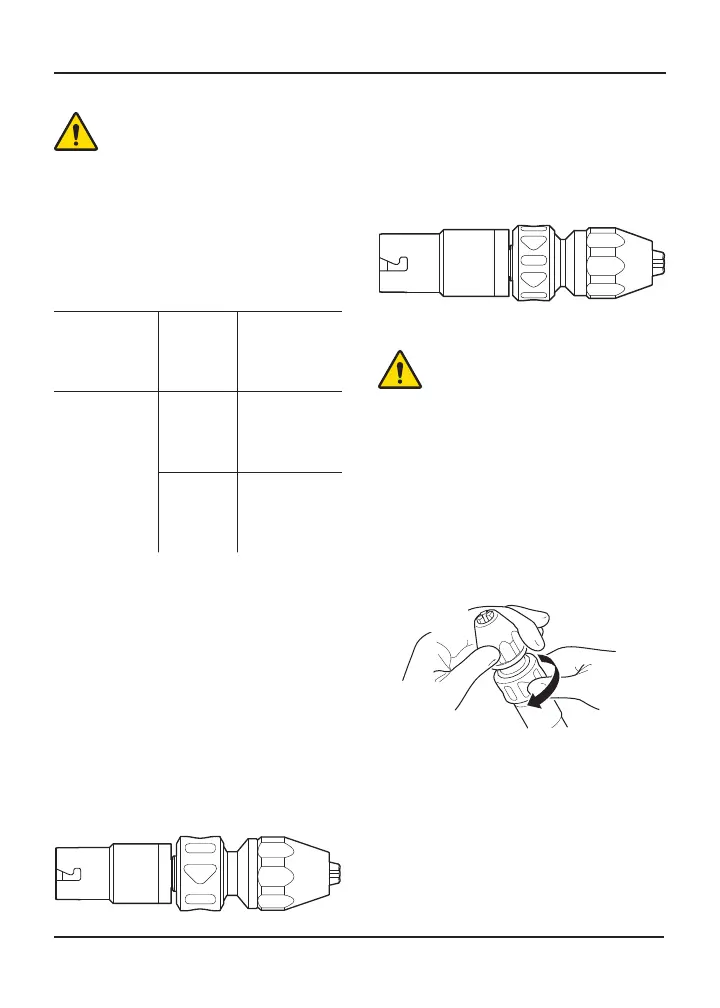

Mandris sem chave com
bloqueio
Descrição
Mandril sem chave com bloqueio de 1/4 pol.
(6,4 mm) (1/4 inch Locking Keyless Chuck)
(REF 4505-133-000)
Tem capacidade para fios metálicos, cavilhas e pontas
de broca com até 6,4 mm (1/4 pol.) de diâmetro.
Pode ser operado nos modos avançar, inverter ou de
oscilação. Comprimento: 120 mm; diâmetro: 31,5 mm;
massa: 330 g
Mandril sem chave com bloqueio de 5/32 pol.
(4,0 mm) (5/32 inch Locking Keyless Chuck)
(REF 4505-134-000)
Tem capacidade para fios metálicos, cavilhas e pontas
de broca com até 4 mm (0,156 pol.) de diâmetro.
Pode ser operado nos modos avançar, inverter ou de
oscilação. Comprimento: 105 mm; diâmetro: 28,5 mm;
peso: 245 g
Instruções
ADVERTÊNCIA: É necessário fechar
manualmente as mandíbulas do mandril
para fixar o acessório. O acionamento da
peça de mão para fechar automaticamente
as mandíbulas sobre o acessório poderá
provocar lesões no utilizador.
NOTA: Se o mandril estiver fixado na peça de mão
durante a instalação de acessórios, a rotação da
argola do mandril também rodará o mecanismo de
acionamento da peça de mão.
Para instalar um acessório
1. Abra as mandíbulas do mandril, segurando na
manga com uma mão e rodando a argola com a
outra mão.
Rode
a argola
Segure
na manga
2. Introduza o acessório de corte e assegure-se de
que fica centrado nas mandíbulas.
