Stiftpatron (Pin Collet) (REF 4100-125-000)
BEMÆRK: Hvis System 6 lille, aseptisk batterisæt
(System 6 Small Aseptic Battery Kit) REF
6127-000-000 skal anvendes sammen med CD4
håndstykke (CD4 Handpiece) REF 4405-000-000,
skal man bruge den justerbare stiftpatron
(adjustable pin collet) REF 4100-126-000 i stedet
for stiftpatron REF 4100-125-000.
Denne patron holder stifter med en diameter
på 2,0–3,2 mm (0,078–0,125 tomme). Længde:
88,6 mm, højde: 143,3 mm, diameter: 23,2 mm,
vægt: 191,6 g
Stiftpatron (REF 4100-126-000)
Se brugsanvisningen, der følger med dette tilbehør.
Stiftpatron (REF 4100-225-000)
Se brugsanvisningen, der følger med dette tilbehør.
Anvisninger
Montering af en wire eller stift
1. Indfør wiren eller stiften i patronens næse eller i
håndstykkets bagerste hætte.
2. Skub sikkerhedskontakten væk fra
sikkerhedspositionen.
3. Klem kontrolgrebet til fremføring af wire mod
instrumentet for at holde wiren i den ønskede
længde eksponeret fra den distale ende af
instrumentet.
4. Hold wiren eller stiften ind mod knoglen og tryk
på udløseren for at drive wiren eller stiften ind
i knoglen.
5. For at opnå ekstra wirelængde til indføring
frigøres kontrolgrebet til fremføring af wire, og
instrumentet trækkes tilbage. Klem dernæst på
kontrolgrebet til fremføring af wire og udløseren
for at fremføre ekstra wire.
Afmontering af en wire eller stift
1. Anbring patronens næse over den frie ende af
wiren eller stiften og før derefter patronen så
langt frem som muligt.
2. Klem om kontrolgrebet for at fastholde wiren
eller stiften.
3. Tryk ned på udløseren på håndstykket og
træk håndstykket og wiren eller stiften væk fra
knoglen.
BEMÆRK: Klem på kontrolgrebet til fremføring af
wire og tryk dernæst ned på udløser tilbage for at
trække stifter med gevind ud.
Driftscyklus
Se brugsanvisningen, der følger med håndstykket.

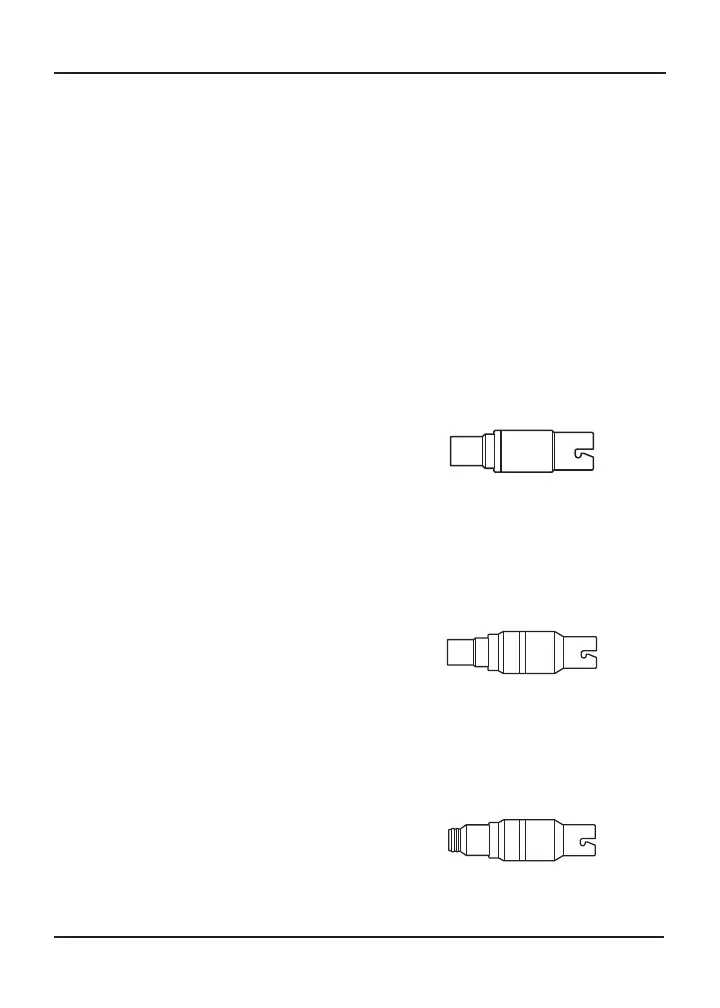

Bor- og reamertilbehør
Beskrivelse
Trinkle-bor (Trinkle Drill) (REF 4100-160-000)
Passer til værktøj som f.eks. bor og automatiske
skruetrækkere med standard Trinkle-kobling.
Længde: 83,8 mm, diameter: 25,0 mm, vægt: 137,7 g
Trinkel-reamer (Trinkle Reamer) (REF 4100-260-
000)
Passer til værktøj som f.eks. bor, automatiske
skruetrækkere og fleksible reamere med standard
Trinkle-kobling. Anvender lav hastighed og højt
moment. Længde: 107,6 mm, diameter: 28,7 mm,
vægt: 241,7 g
DHS-reamer (DHS Reamer) (REF 4100-215-000)
Passer til værktøj som f.eks. bor, automatiske
skruetrækkere og fleksible reamere med standard
DHS-kobling. Anvender lav hastighed og højt
moment. Længde: 103,7 mm, diameter: 28,7 mm,
vægt: 233,7 g
