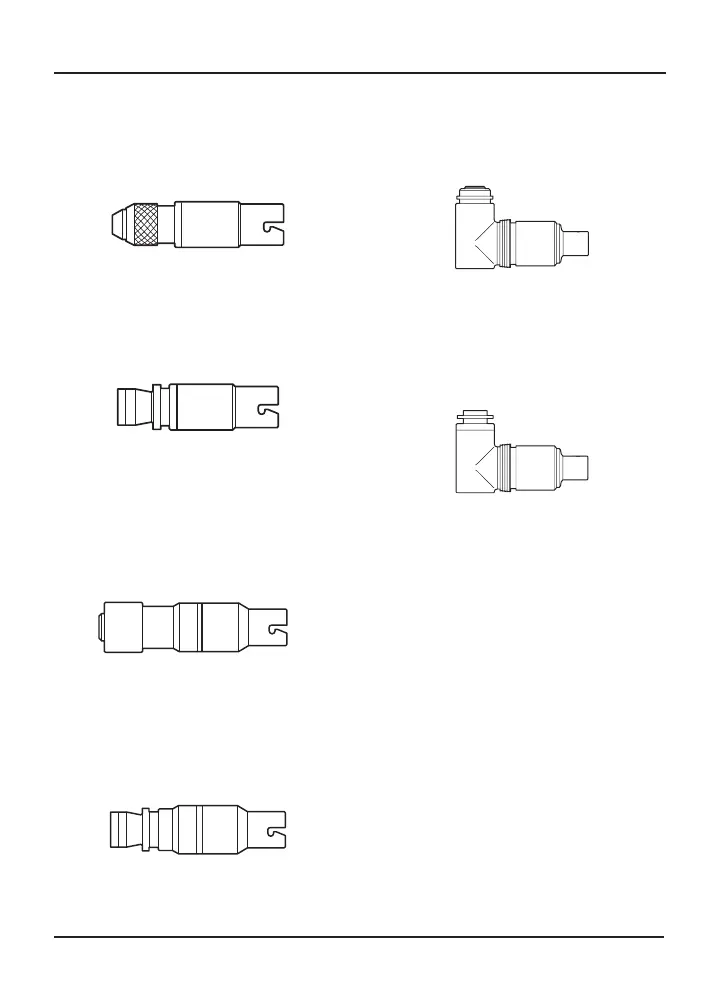

Broca AO
®
pequena (Small Drill) (REF 4100-110-000)
Compatível com ferramentas Synthes, tais como
pontas de broca, parafusos e chaves de fendas
automáticas com a haste de encaixe adequada.
Comprimento: 92,7 mm; diâmetro: 25,1 mm; peso:
169,0 g
A broca Hudson
®
/Trinkle modificada (Hudson
®
/
Modified Trinkle Drill) (REF 4100-135-000) aceita
acessórios tais como pontas de broca e chaves de
fendas automáticas com encaixes Hudson ou Trinkle
modificados. Comprimento: 85,0 mm; diâmetro:
25,1 mm; peso: 150,8 g
Escareador AO grande (AO Large Reamer)
(REF 4100-210-000)
Compatível com ferramentas Synthes tais como
pontas de broca, chaves de fendas automáticas
e escareadores flexíveis com a haste de encaixe
adequada. Utiliza baixa velocidade e binário elevado.
Comprimento: 111,0 mm; diâmetro: 28,8 mm; peso:
289,5 g
Escareador Hudson/Trinkle modificado (Hudson/
Modified Trinkle Reamer) (REF 4100-235-000)
Compatível com ferramentas tais como pontas de
broca, chaves de fendas automáticas e escareadores
flexíveis com encaixe Hudson ou Trinkle modificado.
Utiliza baixa velocidade e binário elevado. Comprimento:
104,0 mm; diâmetro: 28,7 mm; peso: 248,4 g
Drive em ângulo reto — Escareador AO grande (Right
Angle Drive - AO Large Reamer) (REF 4100-310-000)
Compatível com todas as ferramentas Synthes com a
haste de encaixe adequada. Comprimento: 119,0 mm;
diâmetro: 39,7 mm; peso: 555,2 g
Drive em ângulo reto — Escareador Trinkle modificado
(Right Angle Drive - Modified Trinkle Reamer)
(REF 4100-335-000)
Compatível com ferramentas com encaixe Trinkle
modificado. Comprimento: 119,0 mm; diâmetro:
39,7 mm; peso: 543,9 g
Instruções
Para instalar um acessório
1. Faça deslizar o anel de retenção para trás.
2. Insira uma ponta de broca ou uma ferramenta
(acessório).
3. Liberte o anel de retenção.
4. Rode a ponta de broca ou a ferramenta
(acessórios) para verificar se está devidamente
preso antes de acionar a peça de mão.
Para remover um acessório
1. Faça deslizar o anel de retenção para trás.
2. Remova a ponta de broca ou a ferramenta
(acessórios).
Ciclo de trabalho
Consulte as instruções de utilização fornecidas com a
peça de mão.
