6 www.stryker.com
ES 4100-005-700 Rev-AB

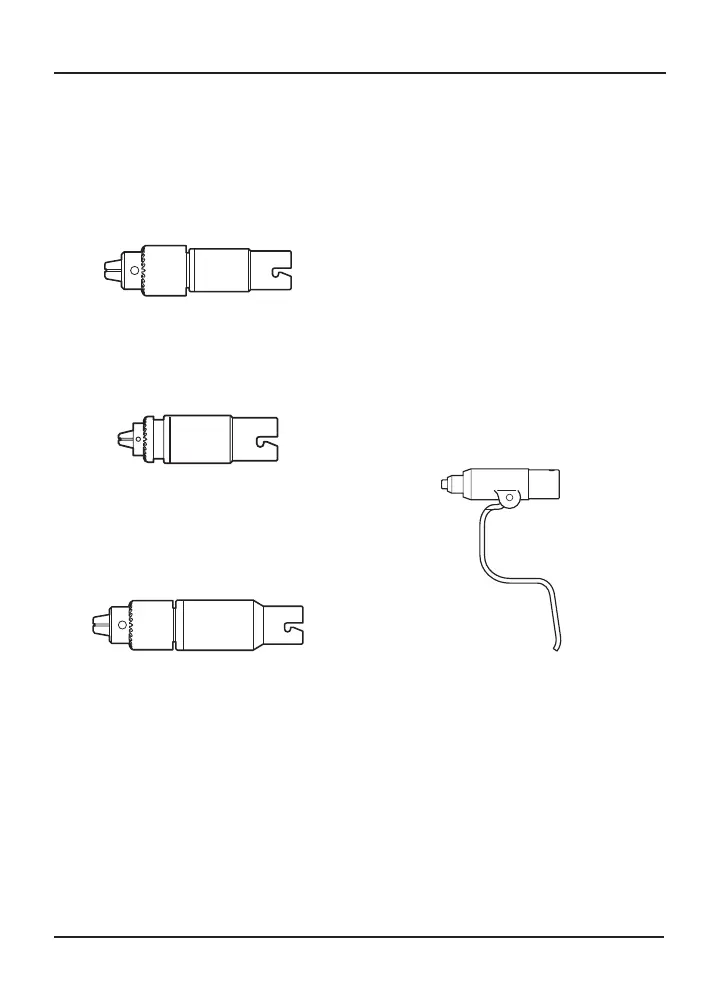

Portabrocas con llave
Descripción
Portabrocas con llave de 1/4 de pulgada (1/4 inch
Keyed Chuck) (REF 4100-131-000)
Puede utilizarse con alambres, clavos y brocas de
hasta 6,4 mm (1/4 de pulgada) de diámetro. Longitud:
108,7 mm; Diámetro: 28,7 mm; Peso: 209,0 g
Taladro de 5/32 de pulgada (5/32 inch Drill)
(REF 4100-132-000)
Puede utilizarse con alambres, clavos y brocas de
hasta 4 mm (5/32 de pulgada) de diámetro. Longitud:
83,0 mm; Diámetro: 25,2 mm; Peso: 137,3 g
Escariador de 1/4 de pulgada (1/4 inch Reamer)
(REF 4100-231-000)
Puede utilizarse con alambres, clavos y brocas de
hasta 6,4 mm (1/4 de pulgada) de diámetro con baja
velocidad y alto par. Longitud: 116,9 mm; Diámetro:
28,8 mm; Peso: 295,5 g
Los acoplamientos de tipo portabrocas se suministran
con una llave de portabrocas.
Instrucciones
Para instalar un accesorio
1. Utilice la llave para abrir el portabrocas.
2. Introduzca el accesorio en el centro del
portabrocas.
3. Cierre el portabrocas con la llave.
4. Inspeccione visualmente el accesorio para
asegurarse de que esté centrado en el
portabrocas.
5. Antes de utilizar la pieza de mano, tire suavemente
del accesorio para asegurarse de que está bien
fijado.
Para retirar un accesorio
1. Utilice la llave para abrir el portabrocas.
2. Retire el accesorio.
Ciclo de trabajo
Consulte las instrucciones de uso suministradas con la
pieza de mano.
Introductores de alambre y
clavos
Descripción
Introductor de alambre (Wire Collet) (REF 4100-
062-000)
Este introductor acepta alambres de Kirschner de
0,7 a 1,8 mm (de 0,028 a 0,071 pulgadas). Longitud:
88,6 mm; Altura: 143,1 mm; Diámetro: 22,9 mm; Peso:
192,8 g
