8 www.stryker.com
IT 4100-005-700 Rev-AB

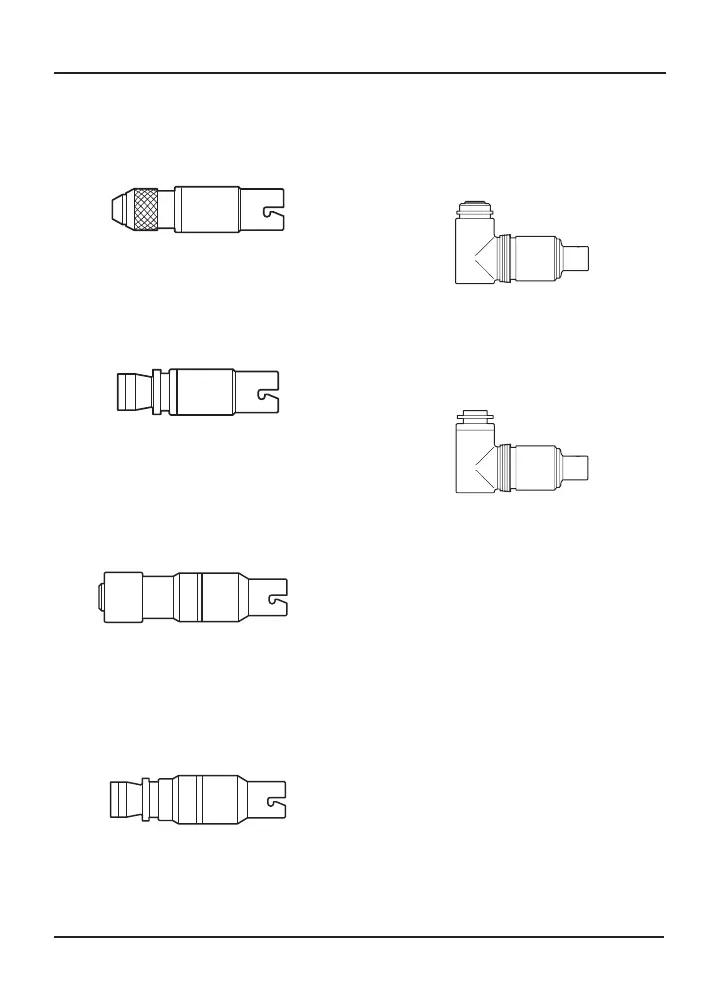

Trapano AO
®
piccolo (Small Drill) (REF 4100-110-000)
Accetta attrezzi Synthes come punte per trapanazione,
maschiatori e cacciaviti automatici, dotati di idoneo
codolo con serraggio a scatto. Lunghezza: 92,7 mm;
diametro: 25,1 mm; peso: 169,0 g
Trapano Hudson
®
/Trinkle modificato (Hudson
®
/
Modified Trinkle Drill) (REF 4100-135-000). Accetta
accessori come punte per trapanazione e cacciaviti
automatici muniti di raccordi Hudson o Trinkle
modificati. Lunghezza: 85,0 mm; diametro: 25,1 mm;
peso: 150,8 g
Fresa AO grande (AO Large Reamer) (REF 4100-
210-000)
Accetta attrezzi Synthes come punte per trapanazione,
cacciaviti automatici e frese flessibili, dotati di idoneo
codolo con serraggio a scatto. Utilizza velocità basse
e valori di coppia elevati. Lunghezza: 111,0 mm;
diametro: 28,8 mm; peso: 289,5 g
Fresa Hudson/Trinkle modificata (Hudson/Modified
Trinkle Reamer) (REF 4100-235-000)
Accetta attrezzi come punte per trapanazione,
cacciaviti automatici e frese flessibili, con raccordo
Hudson o Trinkle modificato. Utilizza velocità basse
e valori di coppia elevati. Lunghezza: 104,0 mm;
diametro: 28,7 mm; peso: 248,4 g
Trasmissione ad angolo retto - Fresa AO grande
(Right Angle Drive - AO Large Reamer) (REF 4100-
310-000)
Accetta tutti gli attrezzi Synthes dotati di idoneo
codolo con serraggio a scatto. Lunghezza: 119,0 mm;
diametro: 39,7 mm; peso: 555,2 g
Trasmissione ad angolo retto - Fresa Trinkle
modificata (Right Angle Drive - Modified Trinkle
Reamer) (REF 4100-335-000)
Accetta attrezzi con raccordo Trinkle modificato.
Lunghezza: 119,0 mm; diametro: 39,7 mm; peso: 543,9 g
Istruzioni
Installazione di un accessorio
1. Tirare indietro il collare di fermo.
2. Inserire una punta per trapanazione o un
accessorio.
3. Rilasciare il collare di fermo.
4. Prima di azionare il manipolo, ruotare la punta per
trapanazione o l’accessorio per controllare che
siano correttamente trattenuti in sede.
Rimozione di un accessorio
1. Tirare indietro il collare di fermo.
2. Rimuovere la punta per trapanazione o
l’accessorio.
Ciclo di servizio
Consultare le istruzioni per l’uso fornite unitamente al
manipolo.
