14.4 Positionierung des Gerätes
Für die korrekte Durchführung einer photometrischen Messung muss das Gerät korrekt vor
dem zu prüfenden Fahrzeug und Scheinwerfer platziert sein.
Bitte wie folgt vorgehen:

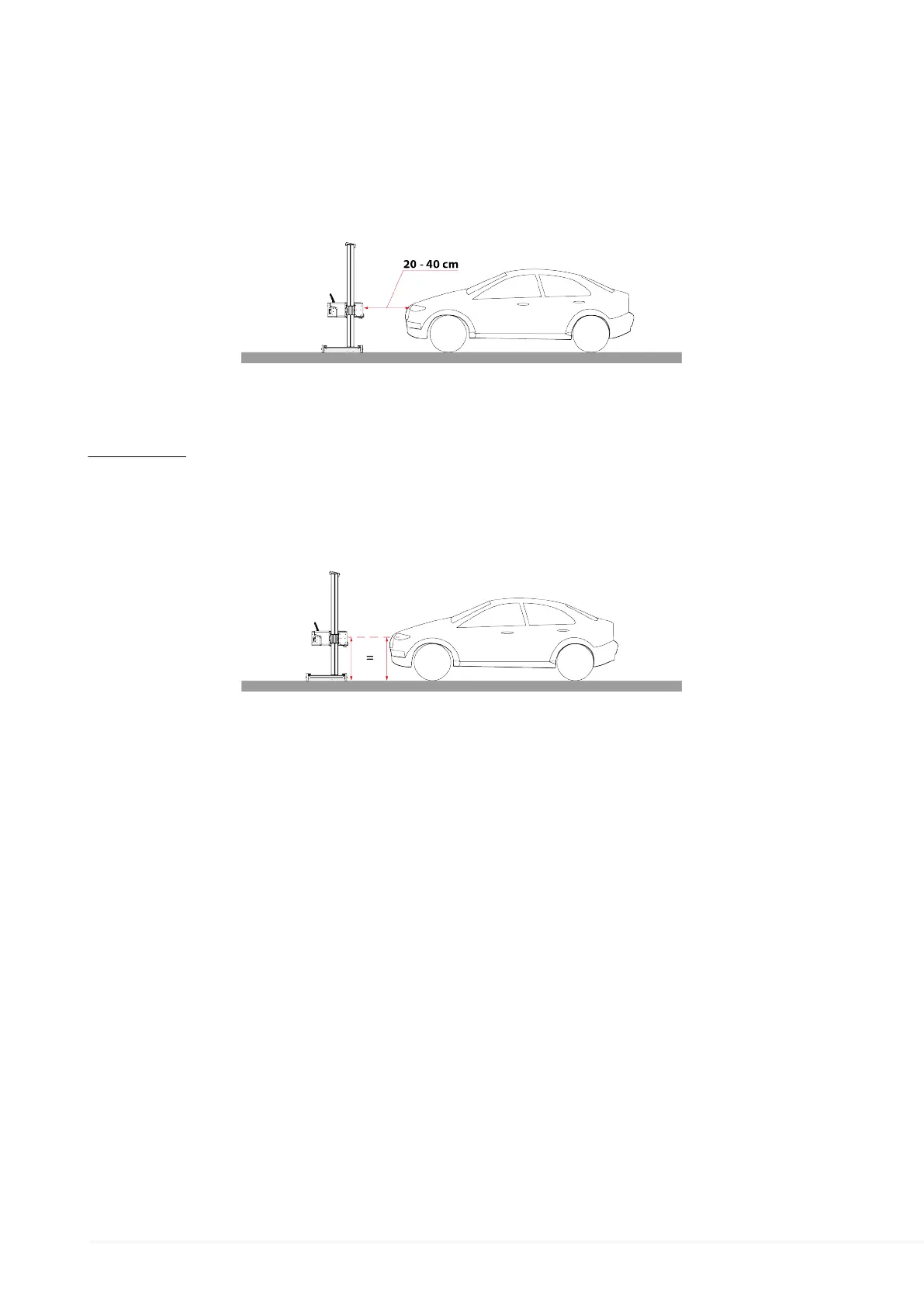

1. Das Gerät ca. 20-40 cm vor dem zu prüfenden Scheinwerfer positionieren.
2. Den Optikkasten auf die gleiche Höhe des Scheinwerfers bringen und darauf achten, dass
die optischen Mittelpunkte zueinander ausgerichtet sind.
HINWEISE:
Für diesen Vorgang können die am Optikkasten verbauten Laser und die Zentimeterskala
an der Säule verwendet werden.
Das Ein- und Ausschalten dieser Lasermodule wird über die Software angesteuert.
180
