14.4 Posicionamento do dispositivo
Para uma correta análise fotométrica, o dispositivo deve ser posicionado corretamente em
relação ao veículo a ser testado.
Proceda da seguinte forma:

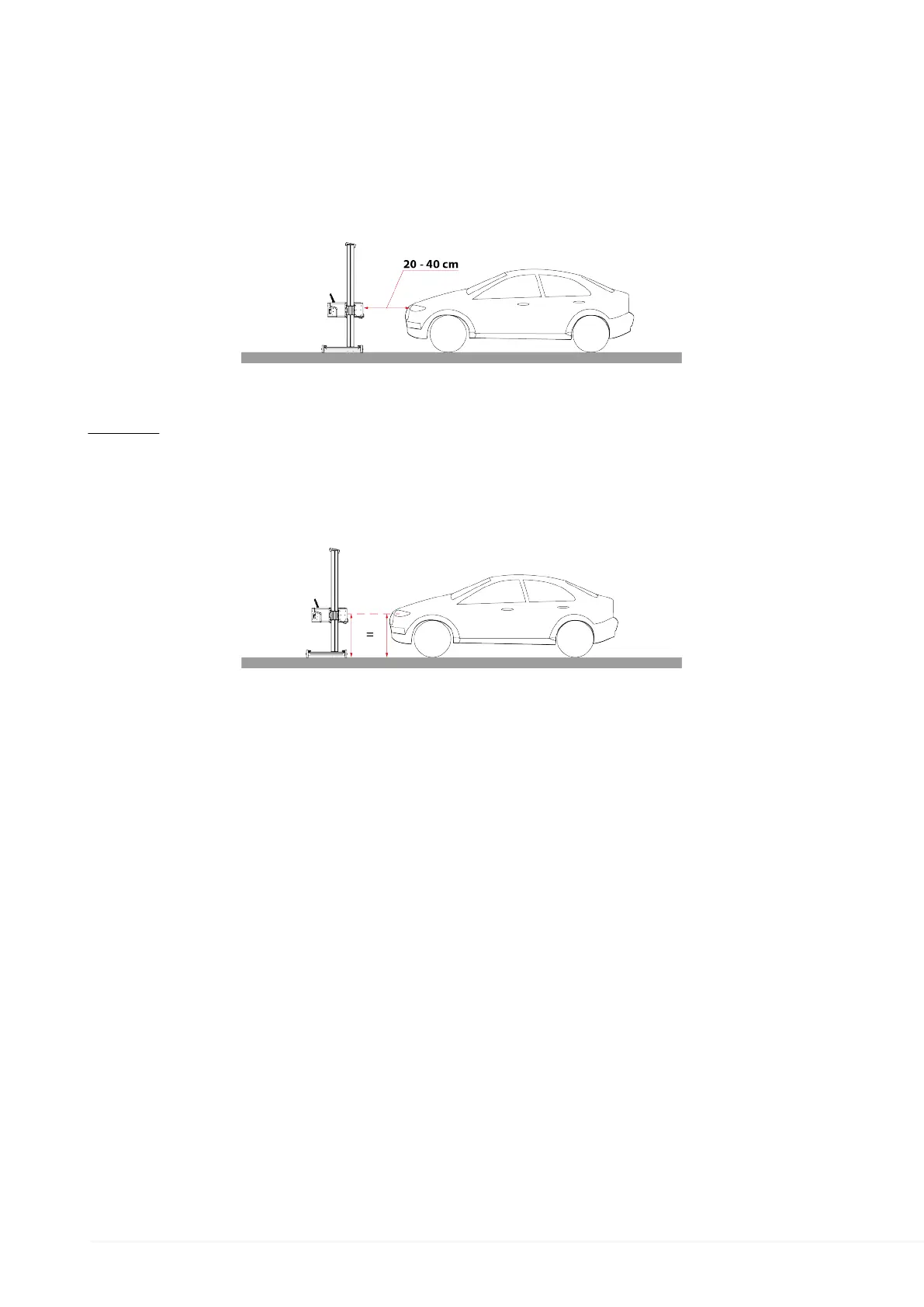

1. Posicione o dispositivo em frente do veículo, a aproximadamente 20 - 40 cm.
2. Defina a caixa ótica à mesma altura que os faróis, ao tentar alinhar os centros óticos.
NOTAS:
Para esta operação, pode utilizar a escala de centímetro na coluna e os apontadores laser
instalados na caixa ótica.
Esses apontadores laser são LIGADOS e DESLIGADOS através de software.
272
