5 參數設定說明
100V級規
格範圍75.0~96.0V
200V級規格範圍150.0~192.0V
400V級規格範圍300.0~384.0V

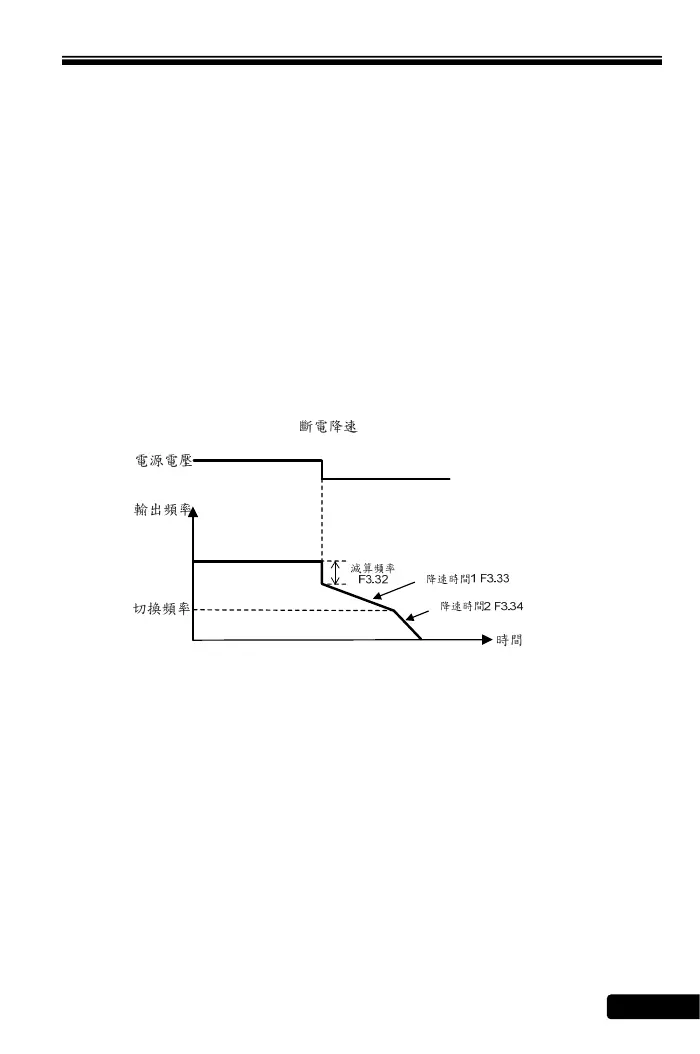

【F3.32】 斷電降速之減算頻率
a. 斷電降速時，頻率=輸出頻率-減算頻率。
b. 設定範圍：0.0~20.0Hz。
【F3.33】 斷電降速之減速時間1
輸出頻率大於切換頻率 (F3.35) 的減速時間，設定範圍：0.0~3200.0秒。
【F3.34】 斷電降速之減速時間2
輸出頻率小於切換頻率 (F3.35) 的減速時間，設定範圍：0.0~3200.0秒。
【F3.35】 斷電降速之切換頻率
兩段減速時間 (F3.33和F3.34) 切換之頻率設定值，設定範圍：0.0~400.0Hz。
【F3.37】 速度追蹤電流準位
a. 當電流大於速度追蹤電流時，輸出頻率開始向下搜尋，設定範圍：0~200%之變頻
器額定電流。
b. 速度追蹤的功能，主要是應用在瞬間停電復電後再運轉的速度尋找、異常再啟動
的速度尋找，或由輸入端子下達速度尋找指令時的動作。
c. 可參考多機能輸入端子設定F5.19~F5.22的速度尋找功能。
【F3.38】 速度追蹤前之遮斷時間
速度追蹤前之遮斷輸出時間，設定範圍：0.1~60.0秒。應用範例請參考第88頁之多機
能輸入端子X1~X4設定，±11：由最大頻率作速度尋找及±12：由頻率命令作速度尋
找之圖示說明。
【F3.39】 速度追蹤的V/F
速度追蹤動作中以所設定的V/F百分比電壓輸出，設定範圍：0~100%。
