8.1 Rear panel view
8 Connections
Technical description
184
VAMP 24h support phone +358 (0)20 753 3264
VM265.EN011

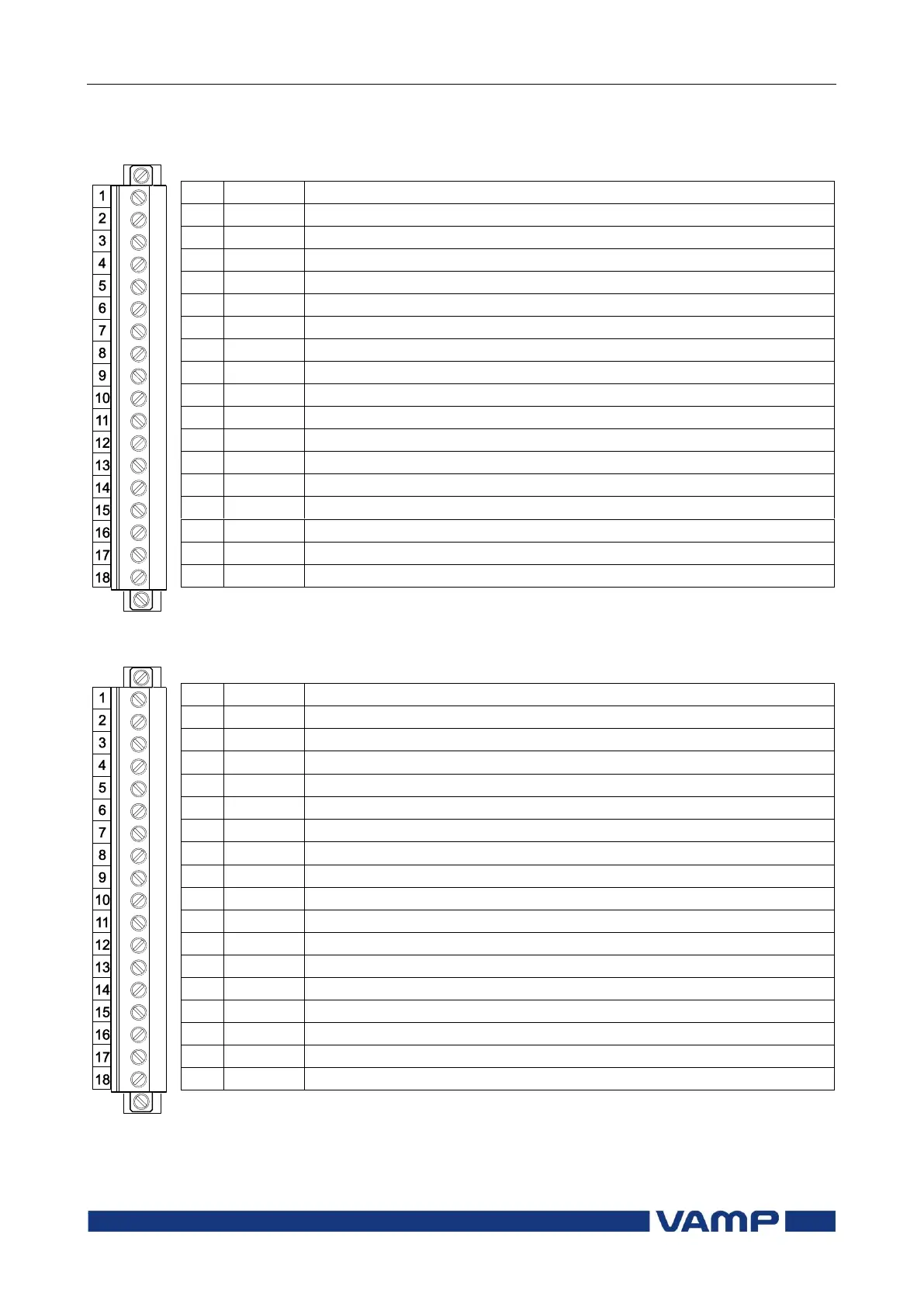

Terminal X2 without the analogue output
No:
Symbol
Description
1
--
--
2
--
--
3
--
--
4
--
--
5
A5
Alarm relay 5
6
A5
Alarm relay 5
7
A4
Alarm relay 4
8
A4
Alarm relay 4
9
--
--
10
A3 COM
Alarm relay 3, common connector
11
A3 NC
Alarm relay 3, normal closed connector
12
A3 NO
Alarm relay 3, normal open connector
13
A2 COM
Alarm relay 2, common connector
14
A2 NC
Alarm relay 2, normal closed connector
15
A2 NO
Alarm relay 2, normal open connector
16
IF COM
Internal fault relay, common connector
17
IF NC
Internal fault relay, normal closed connector
18
IF NO
Internal fault relay, normal open connector
Terminal X2 with the analogue output
No:
Symbol
Description
1
AO1+
Analogue output 1, common positive connector
2
AO1
Analogue output 1, negative connector
3
AO2+
Analogue output 2, common positive connector
4
AO2
Analogue output 2, negative connector
5
AO3+
Analogue output 3, common positive connector
6
AO3
Analogue output 3, negative connector
7
AO4+
Analogue output 4, common positive connector
8
AO4
Analogue output 4, negative connector
9
--
--
10
A3 COM
Alarm relay 3, common connector
11
A3 NC
Alarm relay 3, normal closed connector
12
A3 NO
Alarm relay 3, normal open connector
13
A2 COM
Alarm relay 2, common connector
14
A2 NC
Alarm relay 2, normal closed connector
15
A2 NO
Alarm relay 2, normal open connector
16
IF COM
Internal fault relay, common connector
17
IF NC
Internal fault relay, normal closed connector
18
IF NO
Internal fault relay, normal open connector
