28
EMR
3
- Truck Installations
EMR4 Truck Installation Input Power – Critical Ground Connection

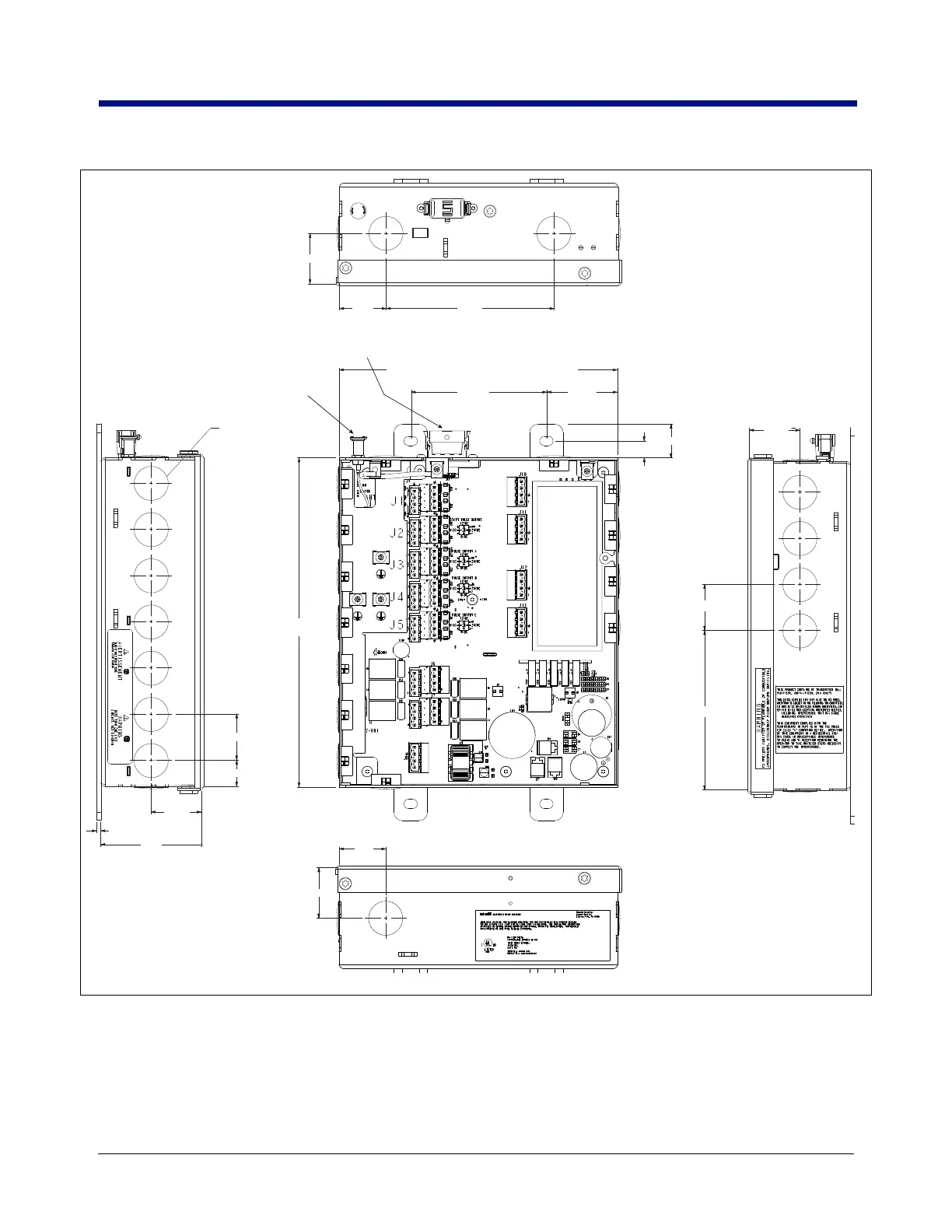

Figure 21. Interconnect Box Physical Dimensions (Shown With Cover Removed)
2X 1.5” (38mm)
1.39”
(35.3mm)
5.0”
(127mm)
7.8” (198mm) [8.5” (215.9mm) - w/cover in place]
4.04”
(103mm)
USB Port (under cover)
2.13”
(54.1mm)
0.5”
(12.7mm)
9.8”
(249mm)
1.0” (25.4mm)
SMA Connector
(under cover)
4X 1.5”
(38mm)
3X 1.375” (35mm)
4.75” (120.6mm)
REMOVE HOLE PLUG
FOR 1/2” (12.7mm)
CONDUIT OPENING
6X 1.375”
0.775”
7X 1.5”
(38MM)
3.0”
(72mm)
0.125” (3.1mm)
1.39”
(35.3mm)
1.5” (38mm)
