INFORMATIONS D’EMPLOI
RECOMMANDATIONS POUR L’EMPLOI ET LE FONCTIONNEMENT
DESCRIPTIF DU TABLEAU DE COMMANDE
Le moteur a été conçu et réalisé pour
remplir toutes les fonctions indiquées par
le fabricant.
L’altération de ses dispositifs pour obtenir
des performances différentes de celles
qui ont été prévues peut comporter des
risques graves pour la sécurité et la santé
des personnes ainsi que des manques à
gagner.
A) Manomètre : Indique la pression de
l’huile du moteur.
B) Voyant (lumineux rouge) : indique
que la pression de l’huile du moteur est
insufsante. Lorsque le témoin s’allume,
l’avertisseur sonore est activé.
C) Voltmètre : Indique la tension de la
batterie.
D) Voyant (lumineux rouge) : Indique le
dysfonctionnement de l’alternateur ou de
la batterie. Lorsque le témoin s’allume,
l’avertisseur sonore est activé.
E) Thermomètre : Indique la températu-
re du liquide de refroidissement à l’eau
douce.
F) Voyant (lumineux rouge) : indique
que la température du liquide de refroidis-
sement à l’eau douce est trop élevée.
Lorsque le témoin s’allume, l’avertisseur
sonore est activé.
G) Compte-tours et compteur horaire :
Indique le nombre de tr/min. du moteur et
les heures de fonctionnement.
H) Afcheur numérique : en présence
d’anomalies de fonctionnement, il afche
les valeurs mesurées par les instruments,
les codes d’identication de l’erreur et
leur description.
L) Bouton : il sert à afcher les anoma-
lies sur l’afcheur en ordre séquentiel.
M) Interrupteur à clé : il sert à activer
et désactiver l’alimentation électrique du
tableau de commande.
N) Bouton : Permet de faire démarrer le
moteur.

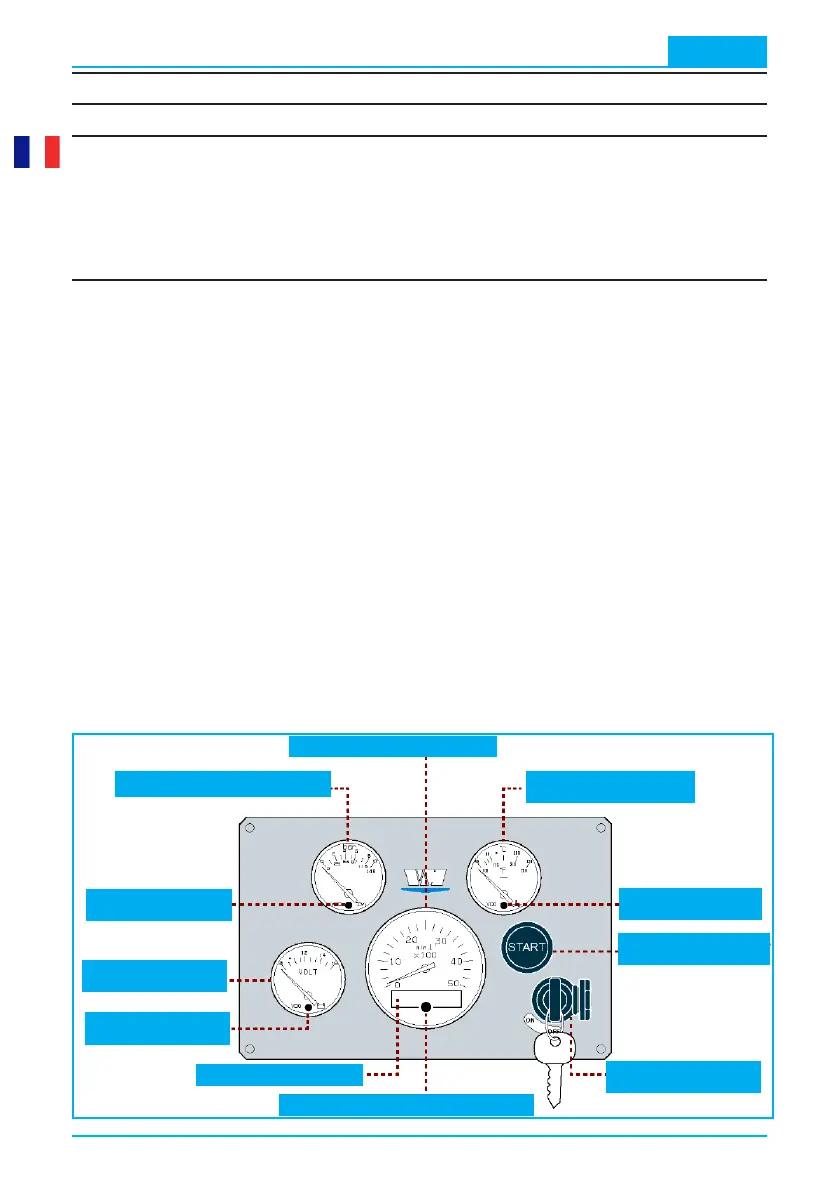

compte-tour - compteur horaire (G)
thermomètre du liquide de
refroidissement (E)
témoin de présence
d’anomalies (F)
bouton de démarrage du
moteur (N)
clé d’activation du tableau
de commande (M)
bouton du commutateur de l’afcheur (L)
afcheur numérique (H)
témoin de présence
d’anomalies (D)
voltmètre batterie (C)
témoin de présence
d’anomalies (B)
Manomètre de pression d’huile (A)
