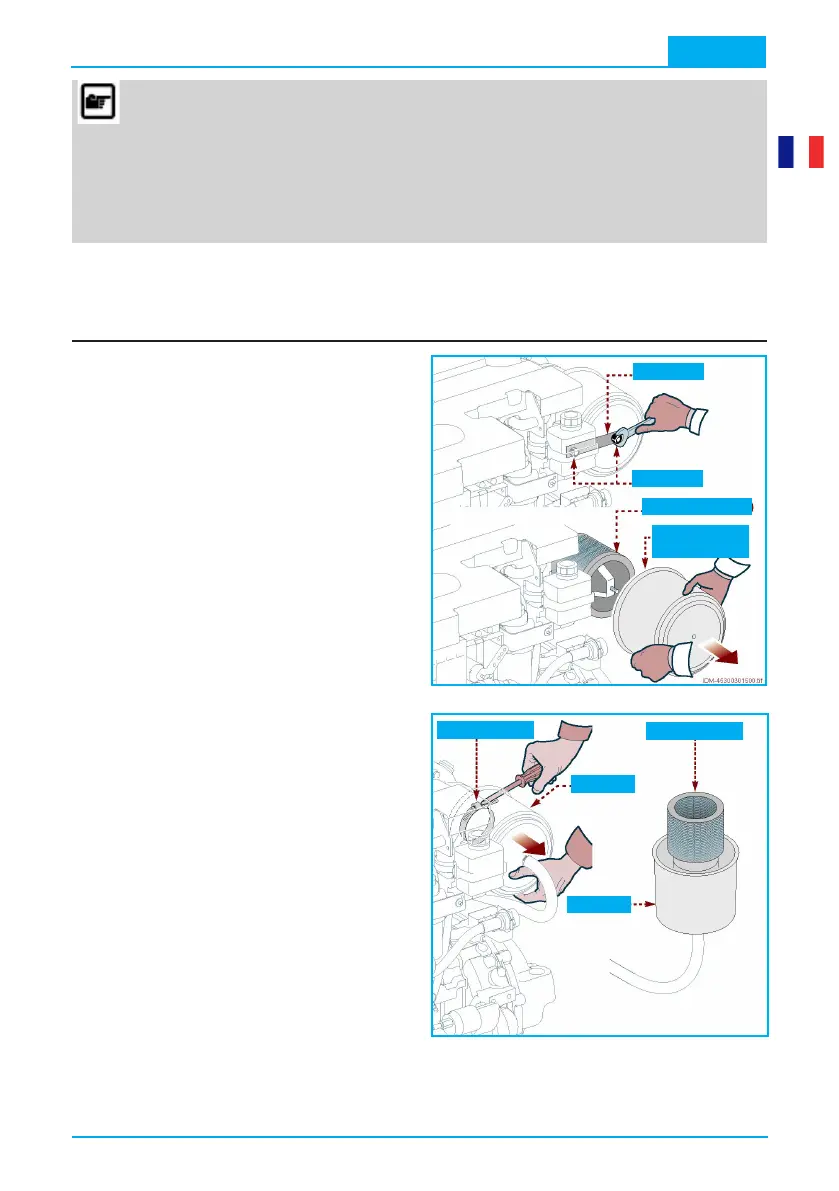

REMPLACEMENT DU FILTRE À AIR DU MOTEUR
Modèle MR704
Accomplir les opérations ci-dessous.
1 -Arrêter le moteur et retirer la clé de
contact.
2 -Laisser refroidir le moteur pour éviter
tout risque de brûlure.
3 -Desserrer les écrous (A).
4 -Démonter la bride (B).
5 -Enlever la protection (C) et remplacer
la cartouche (D).
6 -Remonter la protection (C).
7 -Remonter la bride ; bloquer la bride.
Modèle MR706
Accomplir les opérations ci-dessous.
1 -Arrêter le moteur et retirer la clé de
contact.
2 -Laisser refroidir le moteur pour éviter
tout risque de brûlure.
3 -Desserrer le collier (A) et enlever le
ltre (B).
4 -Enlever l’éponge (C) et la remplacer.
5 -Remonter le ltre (B) avant de le xer à
l’aide du collier (A).
bride (B)
écrou (A)
cartouche ltre (D)
dispositif de
protection (C)
collier (A)
éponge (C)
ltre (B)
ltre (B)
