MR 700
50
Ed. 3 - 2012_11
F1
F2
F3
F4
F5
F6
K2
K1
Italiano

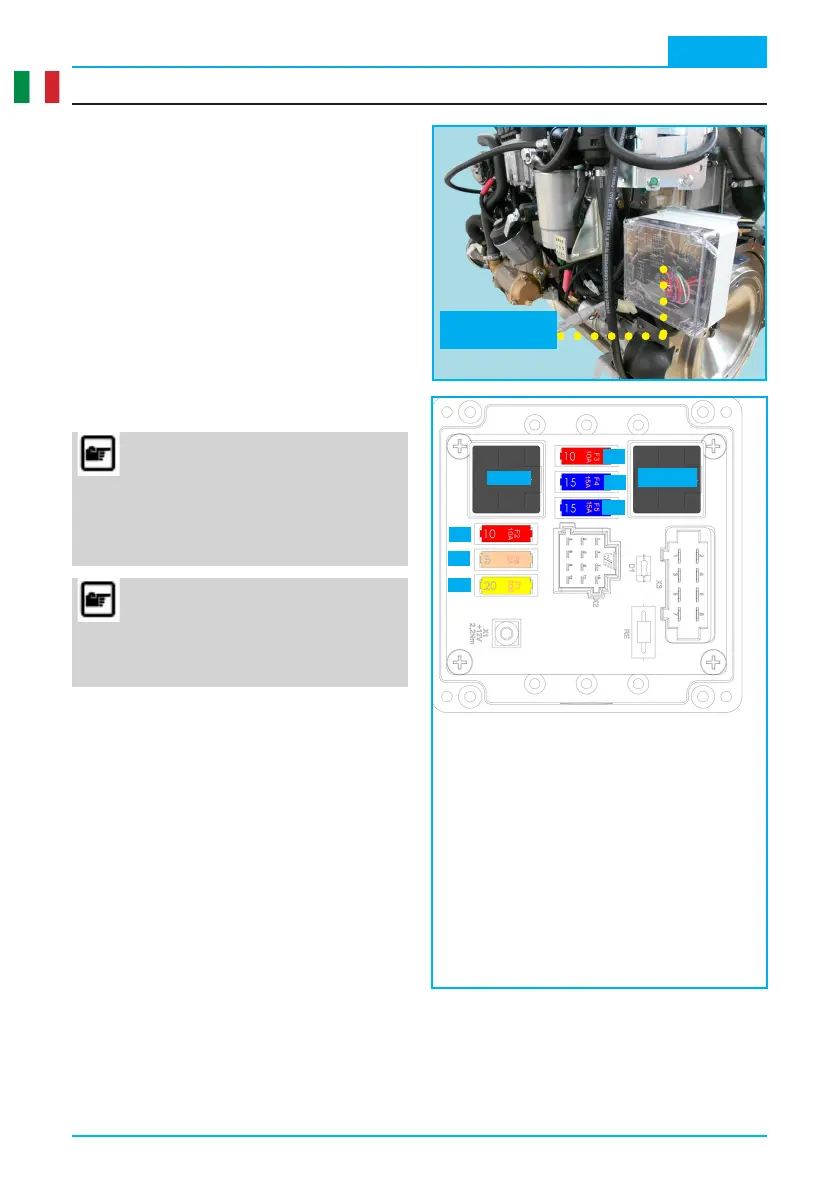

RIPRISTINO FUSIBILI
Il motore è equipaggiato con fusibili
di protezione del circuito elettrico che
intervengono per evitare che i componenti
possano essere danneggiati.
In caso di anomalie dovute all’intervento
del fusibile, prima di ripristinarlo è neces-
sario eliminare la causa (sovraccarico di
corrente o corto circuito).
1 - Per ripristinare il fusibile di protezio-
ne del circuito elettrico, aprire la scatola
fusibili / relè (A) e sostituire il fusibile che
è intervenuto.
IMPORTANTE:
il fusibile nuovo deve avere le stesse
caratteristiche elettriche del fusibile
sostituito.
IMPORTANTE
Se il problema persiste, contattare un
centro assistenza VM MOTORI S.P.A.
Scatola Fusibili /
Relè (A)
K1: Relè motorino avviamento
motore
K2: Main relè
F1: 20A
F2: 10A
F3: 10A
F4: 15A
F5: 15A
F6: 5A
