86
WIKA Betriebsanleitung Prozesstransmitter, Typ UPT-2x
DE
14111166.02 04/2015 EN/DE
5. Inbetriebnah
me, Betrieb
5.2.3 Anforderungen an eigensichere Spannungsversorgung
■
Den Prozesstransmitter aus einem eigensicheren Stromkreis (Ex ia) versorgen. Die
innere wirksame Kapazität und Induktivität beachten (→ siehe Kapitel 15 „Technische
Daten“).
■
Die nötige Trennung der Spannungsversorgung zwischen Ex- und Nicht-Ex-Bereich
mit einer bescheinigten Trennbarriere oder Zenerbarriere herstellen. (Geeignete
Trennbarriere Typ KFD2-STC4-Ex1)
■
Bei Anwendungen, die einen EPL Gb oder Db erfordern, darf der Versorgungs- und
Signalstromkreis das Schutzniveau „ib“ haben. Dann besitzt die Zusammenschal-
tung und der Transmitter das Schutzniveau II 2G Ex ib IIC T4/T5/T6 Gb oder II 2D Ex
ib IIIC T4/T5/T6 Db, auch wenn der Prozesstransmitter anders gekennzeichnet ist
(→ siehe EN 60079-14 Abschnitt 5.4)

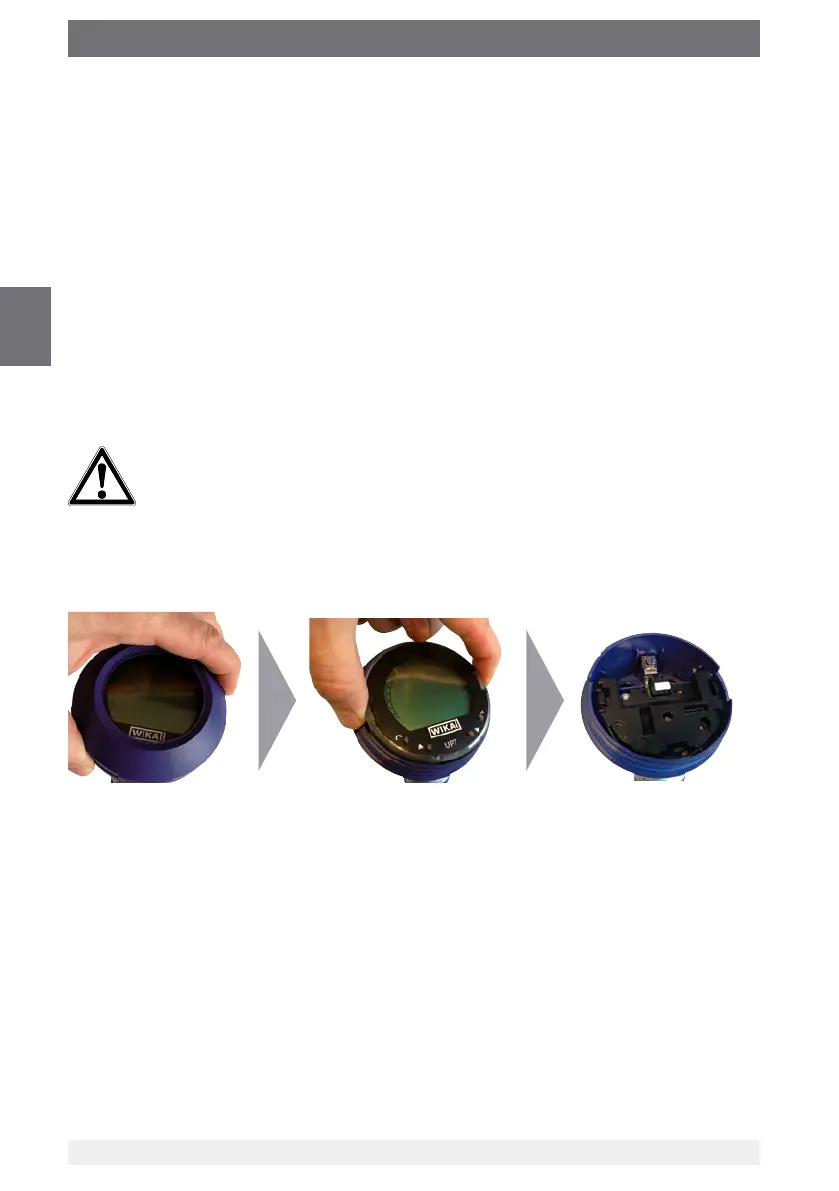

5.2.4 Gehäuse önen
VORSICHT!
Eindringende Feuchtigkeit
Feuchtigkeit kann den Prozesstransmitter zerstören.
▶
Geöffneten Prozesstransmitter vor Feuchtigkeit schützen.
▶
Gehäusekopfdeckel per Hand abschrauben und Anzeige- und Bedieneinheit bzw.
Aufsteckkappe abziehen.
5.2.5 Schirmung und Erdung
Der Prozesstransmitter muss entsprechend dem Erdungskonzept der Anlage geschirmt
und geerdet werden.
▶
Kabelschirm mit Potentialausgleich verbinden.
▶
Prozessanschluss oder außenliegende Erdungsschraube mit Potentialausgleich
verbinden.
