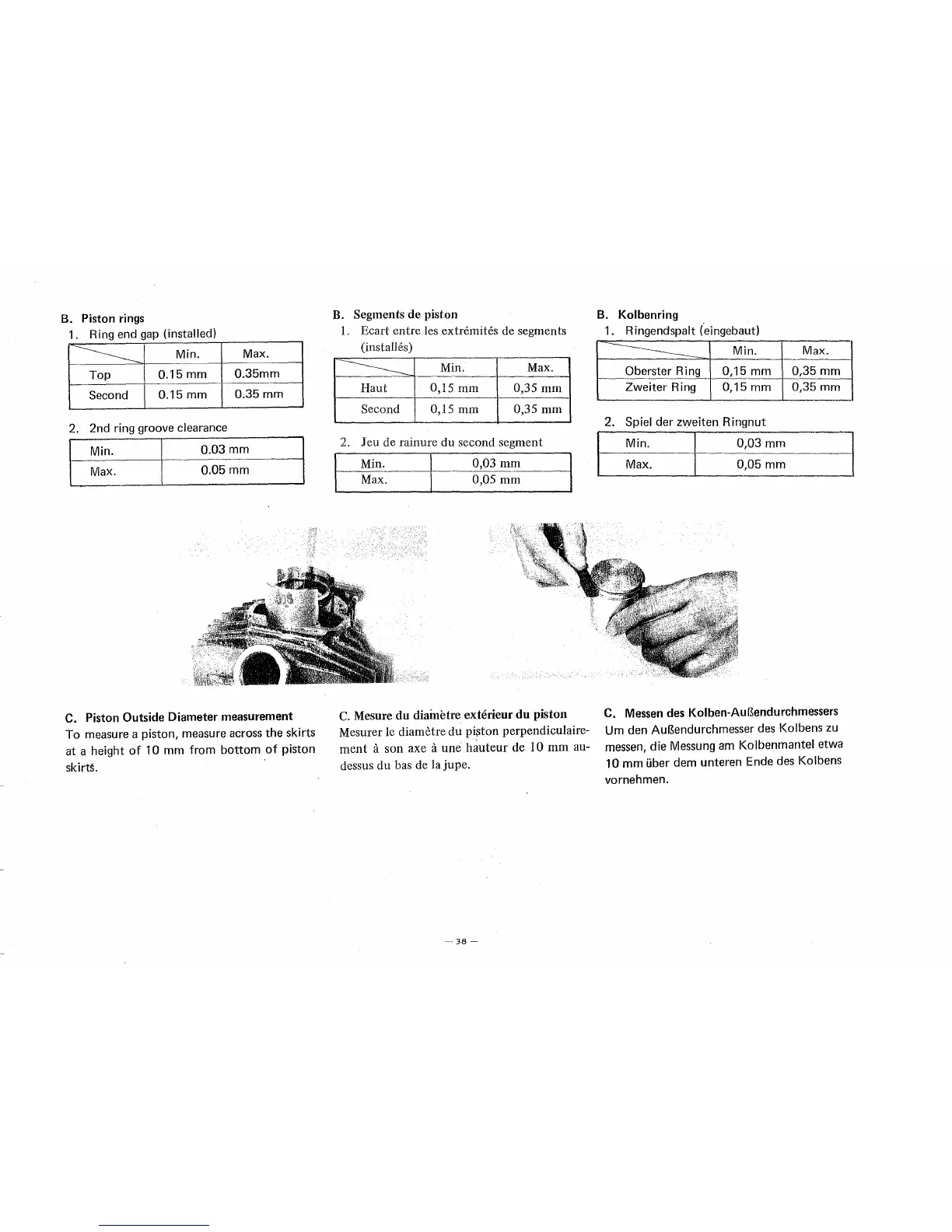

B. Piston rings
1.
Ring end
gap
(installed)
-------------------
Min.
Max.
Top
0.15
mm
0.35mm
Second
0.15
mm
0.35
mm
2. 2nd ring groove clearance
Min.
0.03 mm
Max.
0.05 mm
C.
Piston Outside Diameter measurement
to
measure a piston, measure across the skirts
at a height
of
10 mm
from
bottom
of
piston
skirts.
B. Segments
de
piston
1.
Ecart
entre
les extremites de segments
(installes)
-----------
Min. Max.
Haut
0,15
mm
0,35
mm
Second
0,15
mm
0,35
mm
B.
Kolbenring
1.
Ringendspalt (eingebaut)
-----------
Min.
Max.
Oberster Ring
0,15 mm
0,35 mm
Zweiter
Ring 0,15 mm
0,35 mm
2.
Spiel der zweiten Ringnut
2.
Jeu
de rainure du second segment I
Mi
I o
03
3
~--=-~~~-:-
..
~~---11'--~~~~:-~-~-:-:~~~--11
,__~M~an_~--~~-l-~~~o_:o_5~:_:~~-
~
C.
Mesure
du
diainetre exterieur
du
piston
Mesurer le diametre
du
piston perpendiculaire-
rnent
a son axe a
une
hauteur
de 10
mm
au-
dessus
du
bas de la jupe.
-38-
C. Messen des Kolben-AuBendurchmessers
Um
den AuBendurchmesser
des
Kolbens
zu
messen,
die Messung
am
Kolbenmantel etwa
10
mm
i.iber dem unteren Ende
des
Kolbens
vornehmen.
