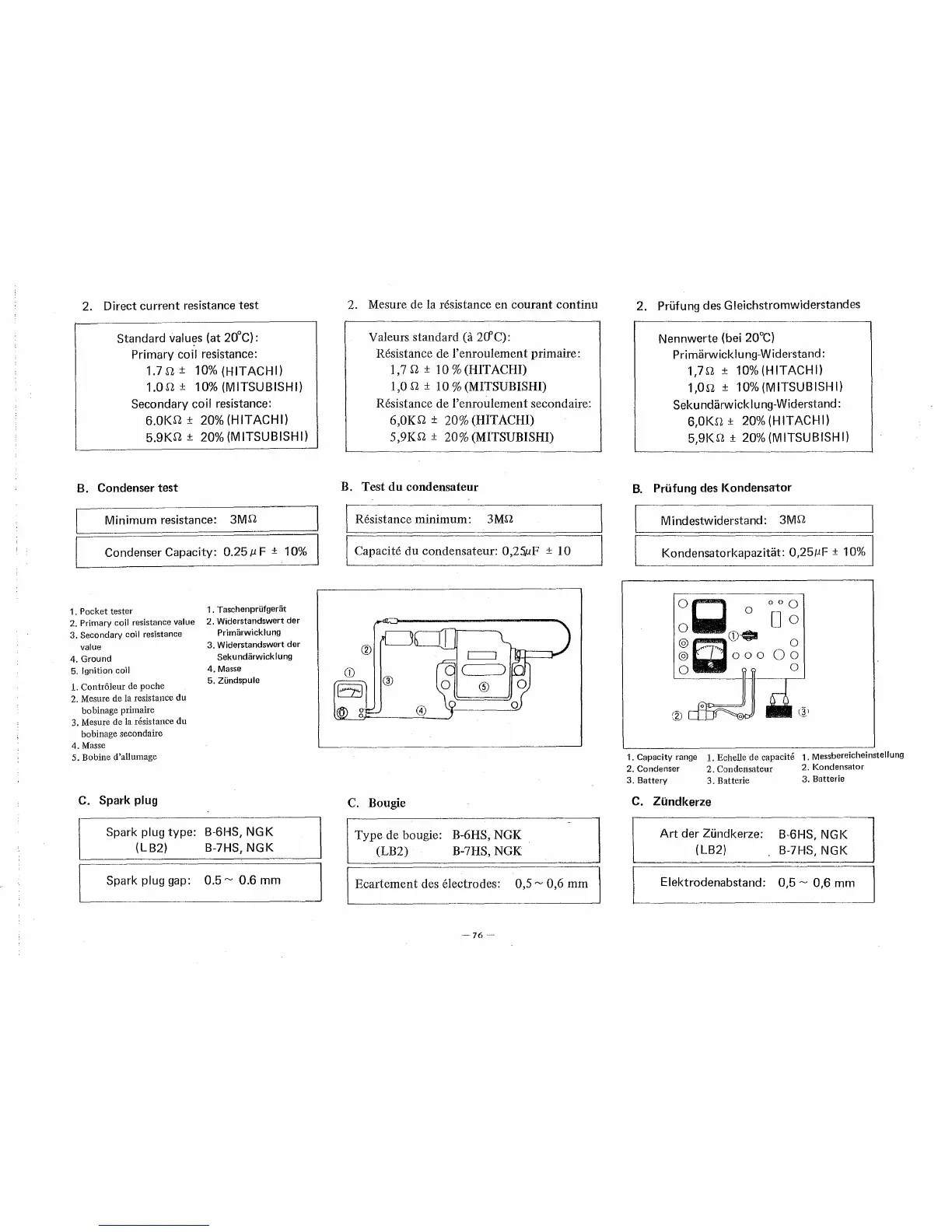

Yamaha LB2 1978 - Condenser Test; Spark Plug

2. Direct current resistance test
Standard
values (at 20°C):
Primary coil
resistance:
1.7
n ± 10% (HITACHI)
1.0n ± 10% (MITSUBISHI)
Secondary coil resistance:
6.0Kn ± 20% (HITACHI)
5.9Kn ± 20% (MITSUBISHI)
B. Condenser test
Minimum resistance: 3M.Q
Condenser Capacity: 0.25 µ F ± 10%
1. Pocket tester
2. Primary coil resistance value
3. Secondary coil resistance
value
4. Ground
5. Ignition coil
1. ContrO!eur de poche
2. Mesure de
la resistance du
bo binage primaire
3. Mesure de
la resistance du
bobinage secondaire
4. Masse
5. Bobine d'allumage
C. Spark plug
1 . Taschenpriifgeriit
2. Widerstandswert der
Primarwicklung
3. Widerstandswert der
Sekundiirwicklung
4. Masse
5. Ziindspule
Spark plug type: B-6HS, NGK
(LB2) B-7HS,
NGK
Spark plug gap: 0.5 ~ 0.6 mm
2. Mesure de la resistance en courant continu
Valeurs standard (a 2<f'C):
Resistance de l'enroulement primaire:
1,7
n ± 10 % (HITACHI)
1,0 n ± 10 % (MITSUBISHI)
Resistance de l'enroulement secondaire:
6,0Kn ± 20% (HITACHI)
5,9Kn ± 20% (MITSUBISHI)
B. Test du condensateur
Resistance minimum: 3Mn
Capacite du condensateur: 0,25µF ± 10
11
c=:J
#§i (j) r:8 ( @ )
lLi-- __ @_4 _\__,J~ 0
C. Bougie
--
Type de bougie: B-6HS, NGK
(LB2)
B-7HS, NGK
Ecartement des electrodes:
o,s~ 0,6 mm
-76 -
2. Pri.ifung des Gleichstromwiderstandes
Nennwerte (bei
20°C)
Primarwicklung-Widerstand:
1,7n ± 10%(HITACHI)
1,0n ± 10%(MITSUBISHI)
Sekundarwicklung-Widerstand:
6,0Kn ± 20% (HITACHI)
5,9Kn ± 20% (MITSUBISHI)
B. Prufung des Kondensator
Mindestwiderstand: 3M.Q
Kondensatorkapazitat: 0,25µF ± 10%
on 0
~-CDO
~~000
'1>
0 0 0
Do
0
Oo
0
1. Capacity range
1. Echelle de capacite 1. Messbereicheinstellung
2. Condenser
2. Condensateur 2. l<ondensator
3. Battery
3. Batterie 3. Batterie
C. Zundkerze
Art der Zundkerze:
(LB2)
E lektrodenabstand:
B-6HS, NGK J
B-7HS, NGK
0,5- 0,6mm J
