CHAPTER
6.
ELECTRICAL
6-1. IGNITION SYSTEM
A. Ignition coil
1. Coil spark
gap
test
Minimum spark
gap:
6 mm I 500 r/min
CHAPITRE
6.
PARTIE
ELECTRIQUE
6-1. SYSTEME
D'
ALLUMAGE
A. Bobine d'allumage
1.
Essai a l'eclateur
Intervalle minimum d'eclatement:
6 mm /
500 t/mn
ABSCHNITT
6.
ELEKTRISCHE
AUSRUSTUNG
6-1. ZUNDEINRICHTUNG
A. Zi.indspule
1.
Zi.ind
funkenprufung der zi.indspule
Mindestzi.indfunkenabstand:
6 mm I 500
U/min

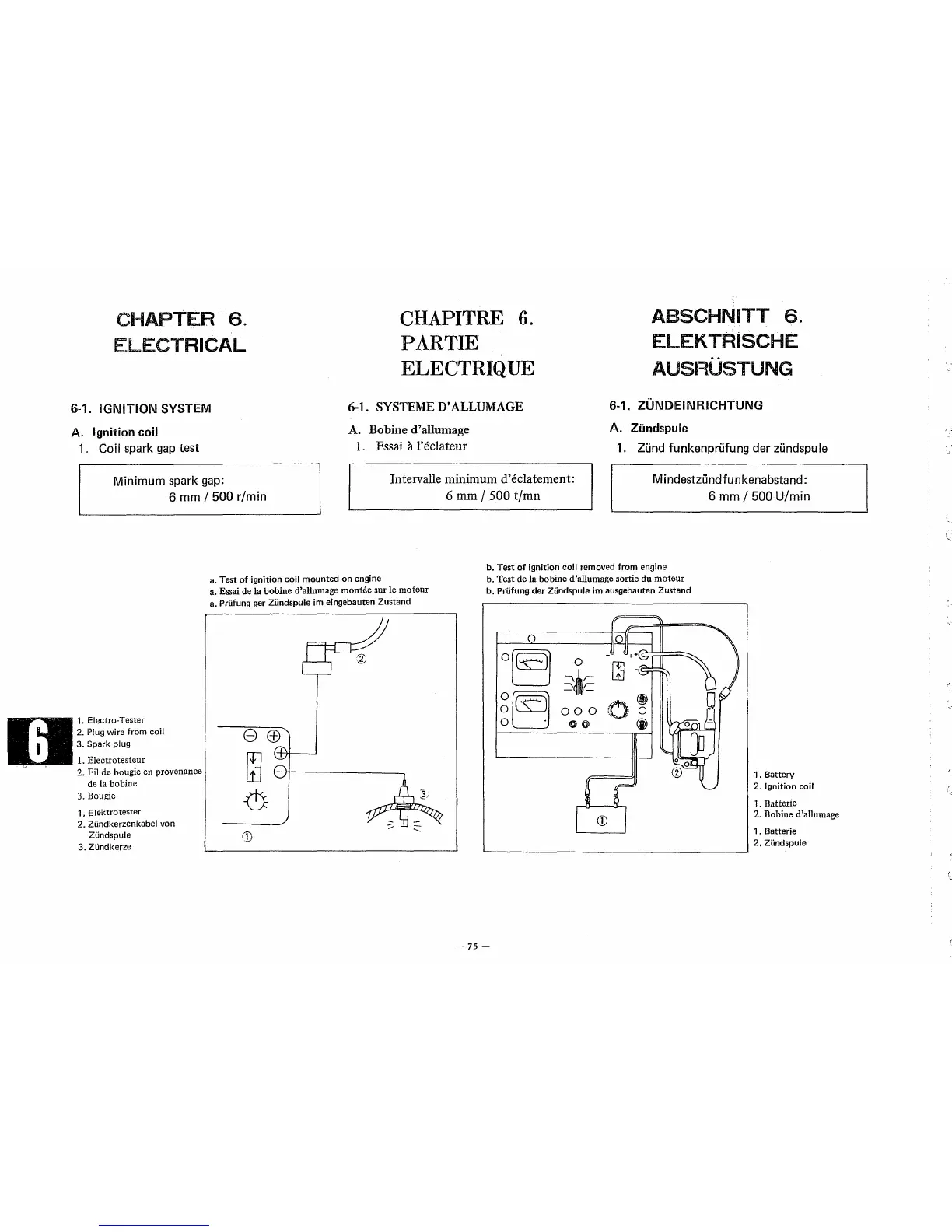

b.
Test
of
ignition coil removed from engine
a. Test
of
ignition coil
mounted
on
engine
b. Test de la bobine d'allumage sortie du moteur
b. Pri.ifung
der
Ziindspule im ausgebauten Zustand
HI
1. Electro-Tester
2.
Plug wire from coil
3.
Spark plug
1.
Electrotesteur
2.
Fil de bougie en provenance
de la bobine
3. Bougie
1. Elektrotester
2. Zi.indkerzenkabel von
Zi.indspule
3.
Zi.indl<erze
a. Essai de la bobine d'allumage montee sur le moteur
a. Priifung ger Ziindspule im eingebauten Zustand
(j)
-75
-
o~
0
[;]
-
\Ir
g[r~~
=-~c
,D@
000
(__
0
co
(j)
( \
(
'.
