6-3.
BATTERY
Battery
Electrolyte
Initial charging
current
Recharging
current
Refill fluid
Refill period
6V,4AH
Specific gravity: 1.260
0.4A/10
hours
(new battery)
0.4A/10 hours
(or until specific gravity
reaches
1.260)
Distilled
water
(to maximum
level
line)
Check once per month
(or more often,
as
required)

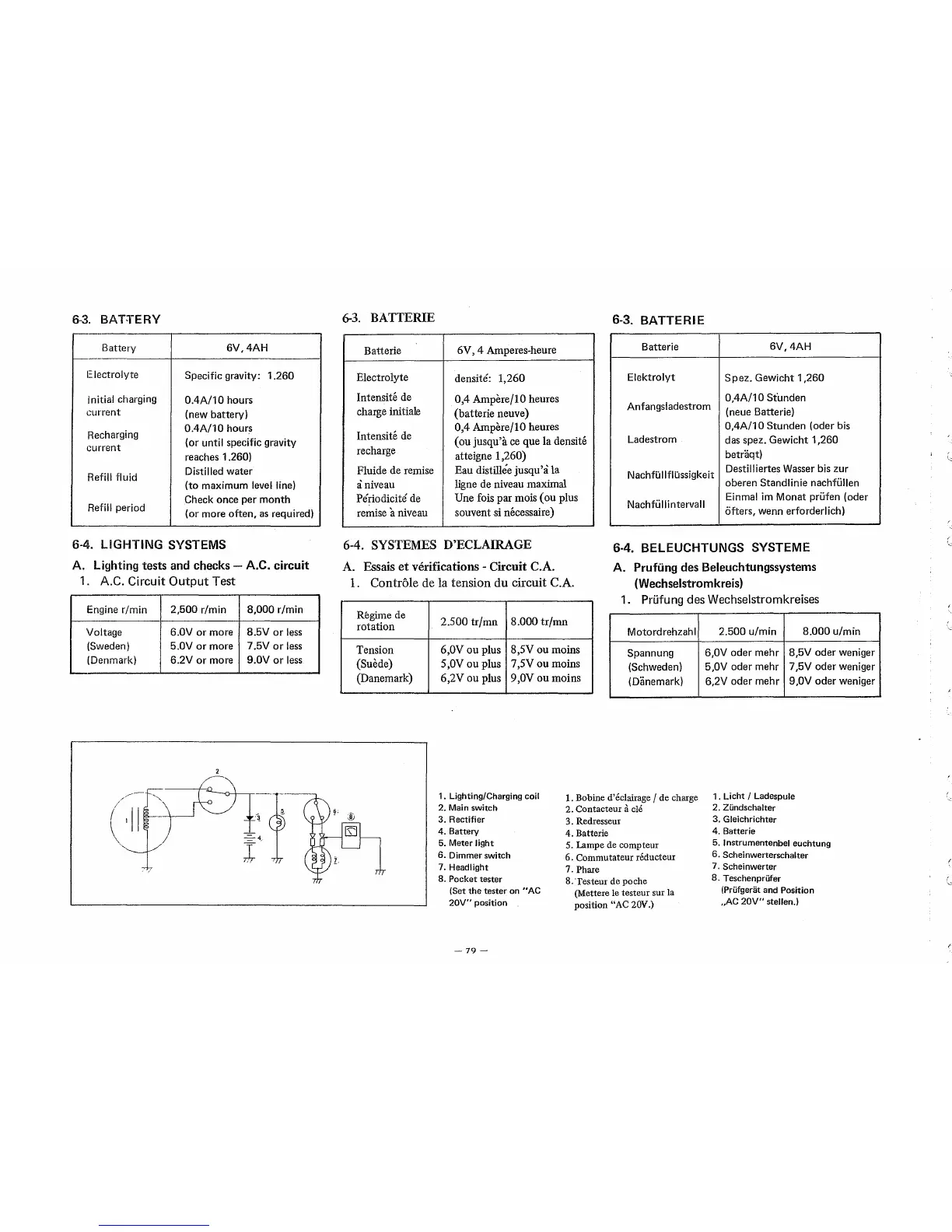

6-4. LIGHTING SYSTEMS
A. Lighting tests and checks - A.C. circuit
1..
A.C. Circuit
Output
Test
Engine r/min 2,500 r/min 8,000 r/min
Voltage 6.0V
or
more 8.5V
or
less
(Sweden)
5.0V
or
more 7.5V
or
less
(Denmark)
6.2V
or
more
9.0V
or
less
6-3.
BATTERIE
6-3. BATTERIE
Batterie
6V, 4 Amperes-heure
Batterie
6V,4AH
Electrolyte
densite:
1,260
Elektrolyt
Spez.
Gewicht 1,260
Intensite de
0,4 Ampere/10 heures
charge initiale
(batterie neuve)
Anfangsladestrom
0,4A/10 St'unden
(neue Batterie)
Intensite de
0,4 Ampere/10 heures
( ou jusqu'a ce que la densite
recharge
atteigne
1,260)
0,4A/10 Stunden
(oder
bis
Ladestrom
das spez. Gewicht
1,260
betraqt)
Fluide de remise
Eau distillee jusqu'a
la
a niveau
ligne de niveau maximal
NachfUllflussigkeit
Destilliertes Wasser
bis
zur
oberen
Standlinie nachflillen
Periodicite
de
Une fois par mois (
ou
plus
remise
a niveau
souvent si necessaire)
Nachfullintervall
Einmal
im
Monat prufen (oder
6fters, wenn erforderlich)
6-4. SYSTEMES D'ECLAIRAGE
6-4.
BELEUCHTUNGS SVSTEME
A. Essais
et
verifications - Circuit C.A.
A.
Prufl.ing des Beleuchtungssystems
(Wechselstromkreis)
1.
Controle de la tension du circuit C.A.
1. Prufung des Wechselstromkreises
Regime de
2.500
tr/mn
8.000
tr/mn
rotation
Motordrehzahl
2.500 u/min 8.000 u/min
Tension
6,0Vou
plus
8
,SV
ou
mains
(Suede) 5,0V
OU
plus
7
,SV
ou
moins
Spannung
6,0V oder mehr
8,5V oder weniger
(Schweden)
5
,OV
oder mehr 7 ,5V oder weniger
(Danemark) 6,2V OU plus 9
,OV
ou
moins
(Danemark)
6,2V oder mehr
9,0V oder weniger
1. Lighting/Charging coil
1. Bobine d'eclairage /
de
charge
1 . Licht
I Ladespule
2. Main switch
2.
Contacteur
a
cle
2. Zundschalter
3. Rectifier
3.
Redresseur
3. Gleichrichter
4. Battery
4.
Batterie
4. Batterie
5. Meter
light
5. Lampe de
compteur
5. lnstrumentenbel euchtung
6. Dimmer switch
6.
Commutateur
reducteur
6. Scheinwerterschalter
7. Headlight
7.
Phare
7. Scheinwerter
8.
Pocket tester
8.Testeur
de poche
8.
Teschenprlifer
(Set
the
tester on "AC
(Mettere le testeur sur la
(Prufgeriit and Position
20V"
position
position
"AC 20Y.)
,,AC
20V"
stellen.)
-79-
\.::
