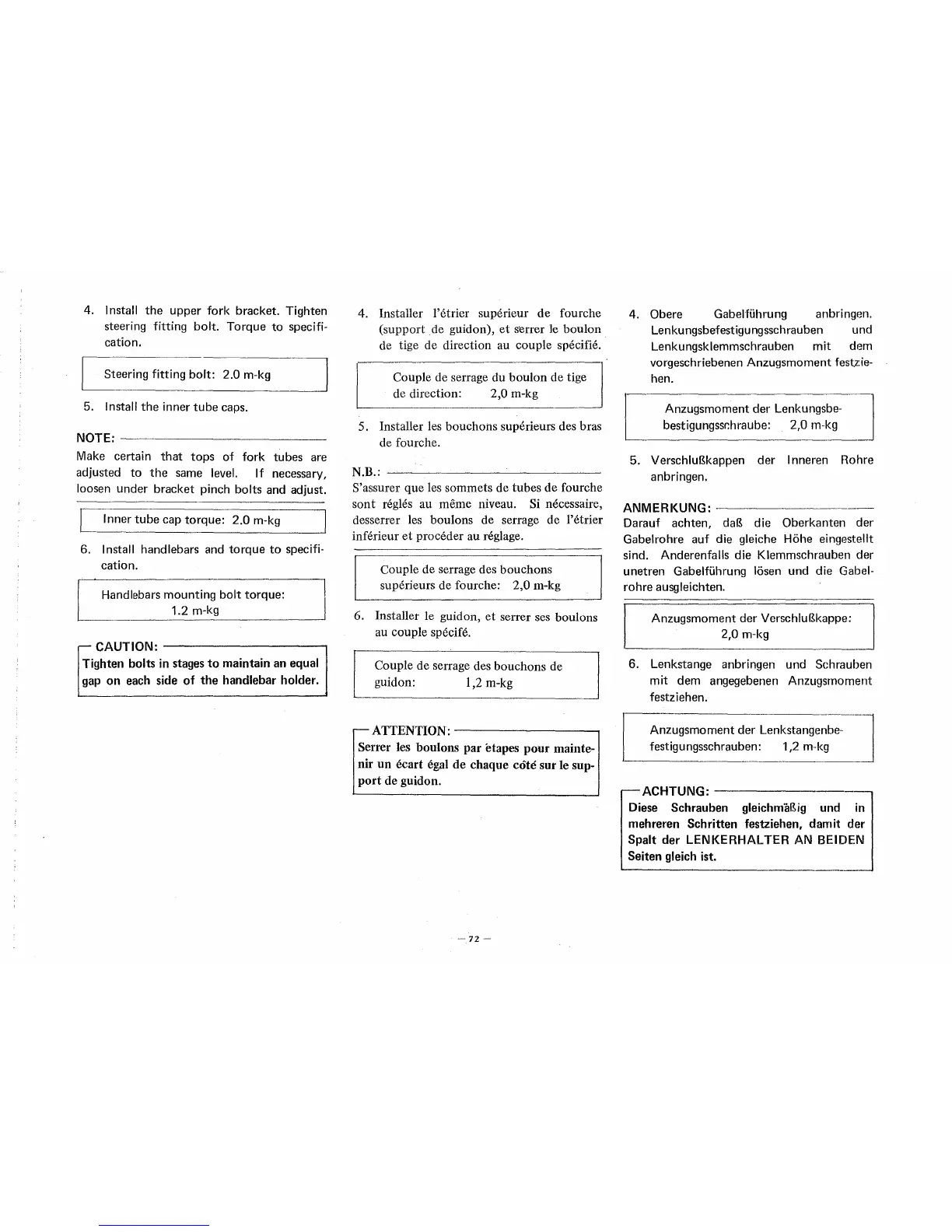

4. Install the upper fork bracket. Tighten
steering fitting bolt. Torque
to specifi-
cation.
Steering fitting
bolt: 2.0 m-kg
5.
Install the inner tube caps.
NOTE: ~~~~~~~~~~~~~
Make certain that tops of fork tubes are
adjusted
to the same level. If necessary,
loosen under bracket pinch bolts and adjust.
Inner tube cap torque: 2.0 m-kg
6.
Install handlebars and torque to specifi-
cation.
Handlebars mounting
bolt torque:
1.2 m-kg
CAUTION:-------------.
Tighten bolts in stages to maintain an equal
gap
on each side of the handlebar holder.
4. Installer l'etrier superieur de fourche
(support
. de guidon), et s'errer le boulon
de tige de direction au couple
specifie.
Couple de serrage du boulon de tige
de direction: 2,0 m-kg
5. Installer les
bouchorts superieurs des bras
de fourche.
N.B.: ~~~~~~~~~~~~~-
S'assurer que les sommets de tubes de fourche
sont regles au meme niveau. Si necessaire,
desserrer les boulons de serrage de l'etrier
inferieur
et proceder au reglage.
Couple de serrage des bouchons
superieurs de fourche:
2,0 m-kg
6. Installer le guidon,
et serrer ses boulons
au couple specif
e.
Couple de serrage des bouchons de
guidon: 1,2 m-kg
ATTENTION:-------~
Serrer les boulons par etapes pour mainte-
nir un
ecart egal de chaque cote sur le sup-
port de guidon.
-72 -
4. Obere Gabelfiihrung anbringen.
Lenkungsbefestigungsschrauben und
Lenkungsklemmschrauben mit dem
vorgeschriebenen Anzugsmoment festzie-
hen.
Anzugsmoment der Lenkungsbe- J
bestigungssr.hraube: 2,0 m-kg
'--------
5. VerschluBkappen der I nneren Rohre
anbringen.
ANMERKUNG:~------
Darauf achten, daB die Oberkanten der
Gabelrohre auf die
gleiche Hohe eingestellt
sind. Anderenfalls die Klemmschrauben der
unetren
Gabelfiihrung losen und die Gabel-
rohre ausgleichten.
Anzugsmoment der
VerschluBkappe: J
2,0 m-kg
6. Lenkstange anbringen und Schrauben
mit dem angegebenen Anzugsmoment
festziehen .
Anzugsmoment der Lenkstangenbe·-
J
festigungsschrauben: 1,2 m-kg
.______
ACHTUNG:------
Diese Schrauben gleichm'aBig und in
mehreren Schritten festziehen, damit der
Spalt der LENKERHAL TERAN BEIDEN
Seiten
gleich ist.
