Обзор прибора
2-8
PN: 10580-00340R ред. А
РЭ MS2720T
2-5 Обзор передней панели
Выполненный на базе меню интерфейс анализатора Spectrum Master прост в использовании и не
требует длительного обучения.

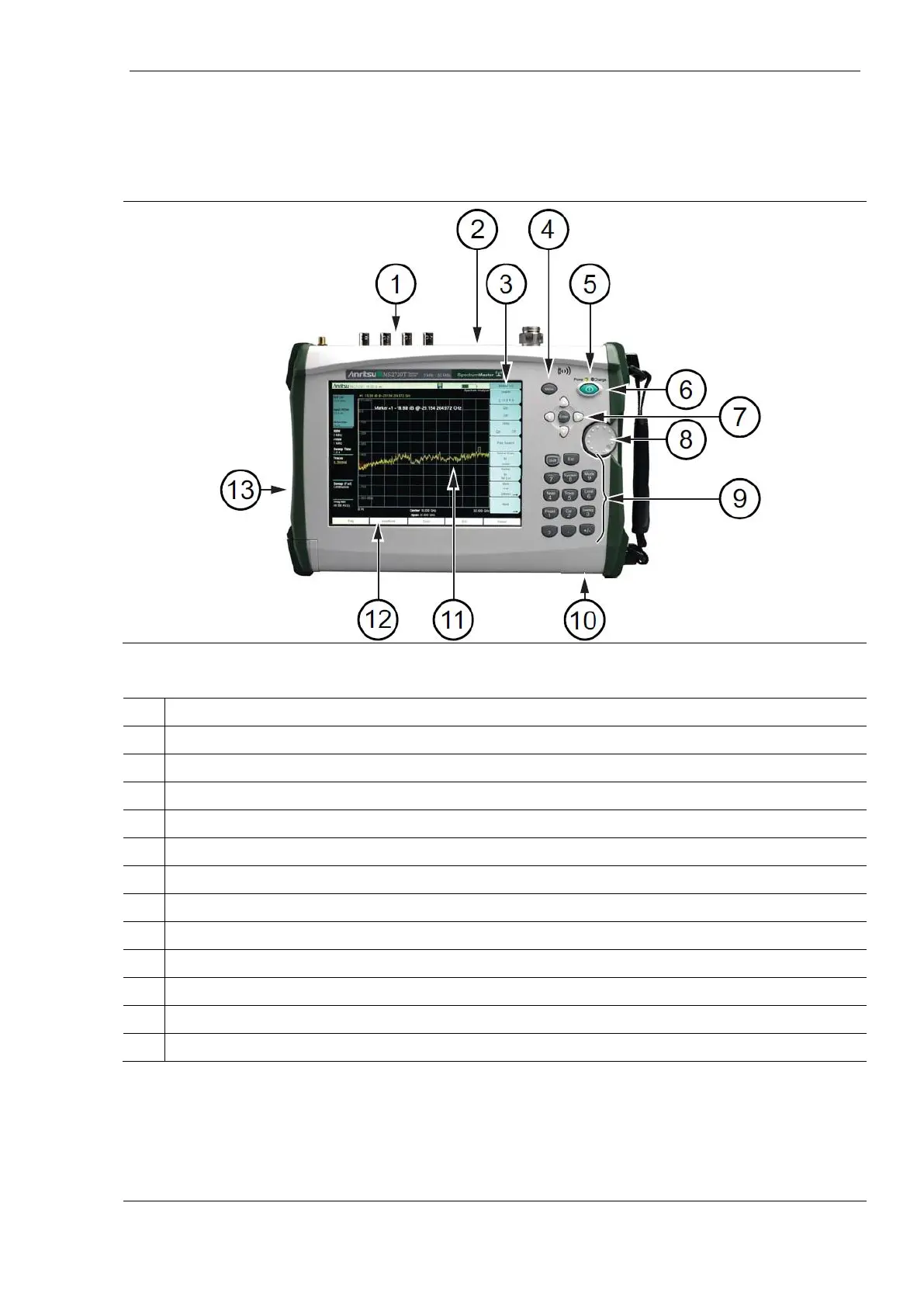

Рисунок 2-4. Обзор передней панели
1
Панель разъемов
2
Выходное вентиляционное отверстие
3
Клавиши подменю (активное меню или активный функциональный блок)
4
Кнопка Menu
5
Индикатор питания и индикатор заряда аккумулятора
6
Клавиша включения/выключения
7
Клавиша Enter и клавиши со стрелками
8
Поворотная кнопка
9
Цифровая клавиатура (включая клавиши Shift и Esc)
10
Входное вентиляционное отверстие
11
Экран измерения или окно развертки
12
Клавиши главного меню
13
Выходное вентиляционное отверстие
