D - INBETRIEBNAHME
Achtung: Die Inbetriebnahme und die
Einstellungen müssen von einer qualizierten
Person vorgenommen werden, da die aktiven
Teile dieser Anlage zugänglich sind.

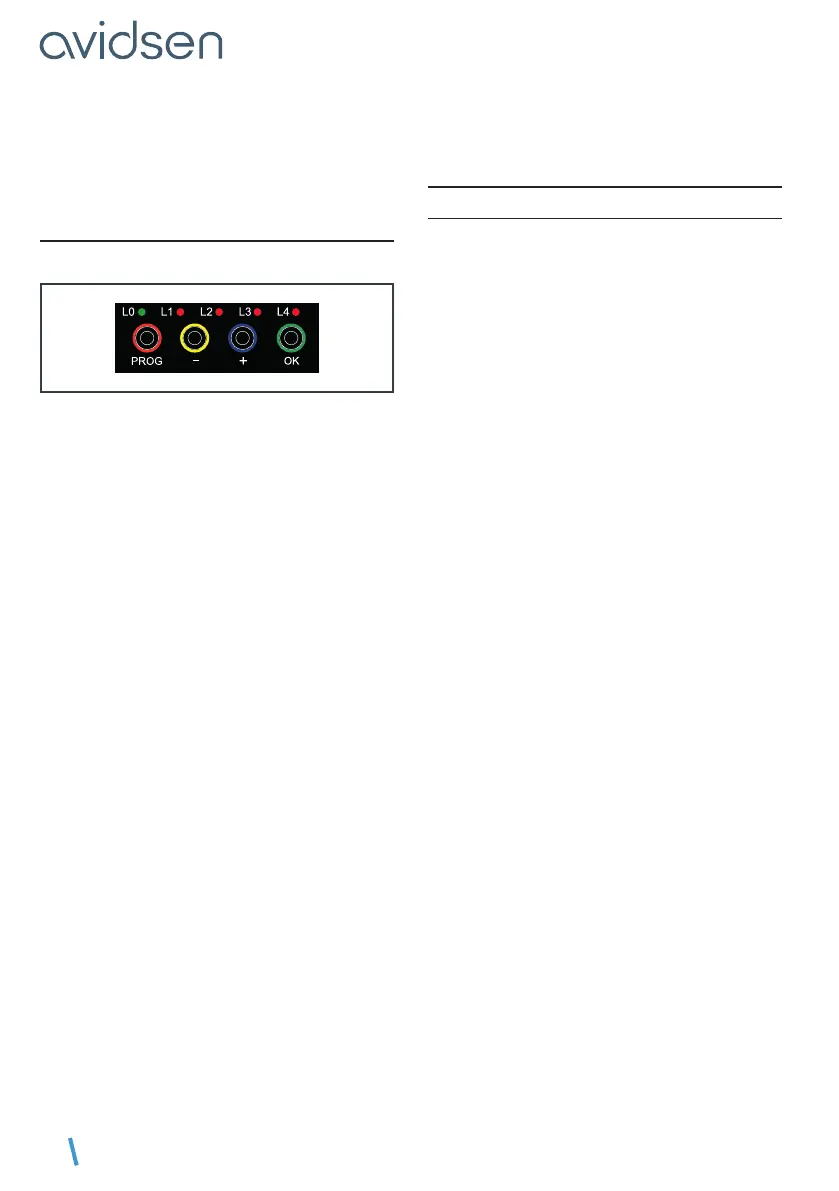

1 - SCHNITTSTELLE FÜR DIE
EINSTELLUNGEN
LEDs
• L0 = Grüne LED (ausgeschaltet, wenn Karte im
Stand-by-Modus ist)
• L1 à L4= Rote LEDs zur Anzeige von
Informationen zu Einstellungen, Ereignissen
(bzw. Fehlern) oder zum Zustand der Batterie.
Tasten
PROG = Eingang oder Ausgang der
Einstellungsmenüs.
„-“/„+“ = Auswahl eines Menüelements, Einstellung
eines Werts, Navigation in der Ereignisübersicht.
OK = Zugang zu den Untermenüs, Validieren einer
Einstellung, Anzeige der Batteriespannung oder
der Ereignisübersicht, Wechseln in den manuellen
Steuerungsmodus.
Wichtige Hinweise:
• Es ist möglich, ein kurzes Drücken auf eine Taste
(Taste weniger als 1 Sekunde drücken) oder ein
langes Drücken (Taste 3 Sekunden lang drücken)
auszuüben. Wenn es im Folgenden heißt:
- „Auf die Taste drücken“, handelt es sich um ein
kurzes Drücken (einfacher Impuls) dieser Taste.
- Wenn es heißt „Langes Drücken“, muss die
Taste 3 Sekunden lang gedrückt werden.
• Im Folgenden wird die Betätigung der Tasten
anhand von MENÜ 0 beschrieben. Es
handelt sich um das Anzeigemenü, das sich
beispielsweise direkt hinter dem Einschalten
bendet, direkt hinter einer Bewegung des Tors
(vor dem Umschalten in den Standby-Modus)
oder auch wenn die Karte im Standby-Modus ist
(in diesem Fall ist die grüne LED L0 aus).
• Um sicher zu gehen, dass Sie sich im MENÜ 0
der Anzeige benden, drücken Sie 2- oder 3-mal
auf PROG, es darf dann lediglich die grüne LED
leuchten (nur die grüne LED).
Wenn der Benutzer 15 Sek. lang keine Taste
bedient, kehrt das System automatisch zum
MENÜ 0 zurück.
2. SCHNELLEINSTELLUNGEN
2.1. EINLERNVORGANG
Mit dem Einlernvorgang kann die Karte die Länge
des Bewegungsraums des Tors lernen. Bevor Sie
mit diesem Schritt beginnen, muss das Tor über
feststehende Endanschläge für das Schließen und
Öffnen verfügen, um seine Bewegung anzuhalten.
Der Einlernvorgang beginnt mit einem
Schließzyklus, sollte dies nicht der Fall sein,
müssen Sie den Einlernzyklus durch Betätigen der
Taste „OK“ stoppen
und dann die Anschlüsse des Motors umkehren.
Ablauf des Einlernvorgangs:
• Die Blinkleuchte wird ausgelöst (1 Blinken pro
Sekunde).
• Phase 0: Erkennung des Schließanschlags, das
Tor schließt sich bis zum Schließanschlag.
• Phase 1: Messung der Öffnungslänge, das Tor
öffnet sich bis zum Öffnungsanschlag.
• Phase 2: Messung der Schließlänge, das Tor
schließt sich bis zum Schließanschlag.
Start des Einlernvorgangs:
• Drücken Sie 2 oder 3 Mal auf PROG, die grüne
LED müsste leuchten (nur die grüne LED)
• Drücken Sie lang auf die Taste „+“, der
Einlernvorgang beginnt.
Nach Abschluss des Einlernvorgangs können Sie
Ihren Torantrieb verwenden.
Wenn der Einlernvorgang angehalten wurde,
nehmen Sie bitte die untenstehende Tabelle zu
Hilfe. Lösen Sie das Problem mithilfe der Tabelle
und starten Sie den Einlernvorgang erneut.
Wenn Sie die Parameter Ihrer Antriebsvorrichtung
ändern möchten, beziehen Sie sich auf den
Abschnitt „ERWEITERTE EINSTELLUNGEN“.
