Avidsen V250 - Accélération; DéCélération Fin de; Course; Mode des Photocellules

FR29

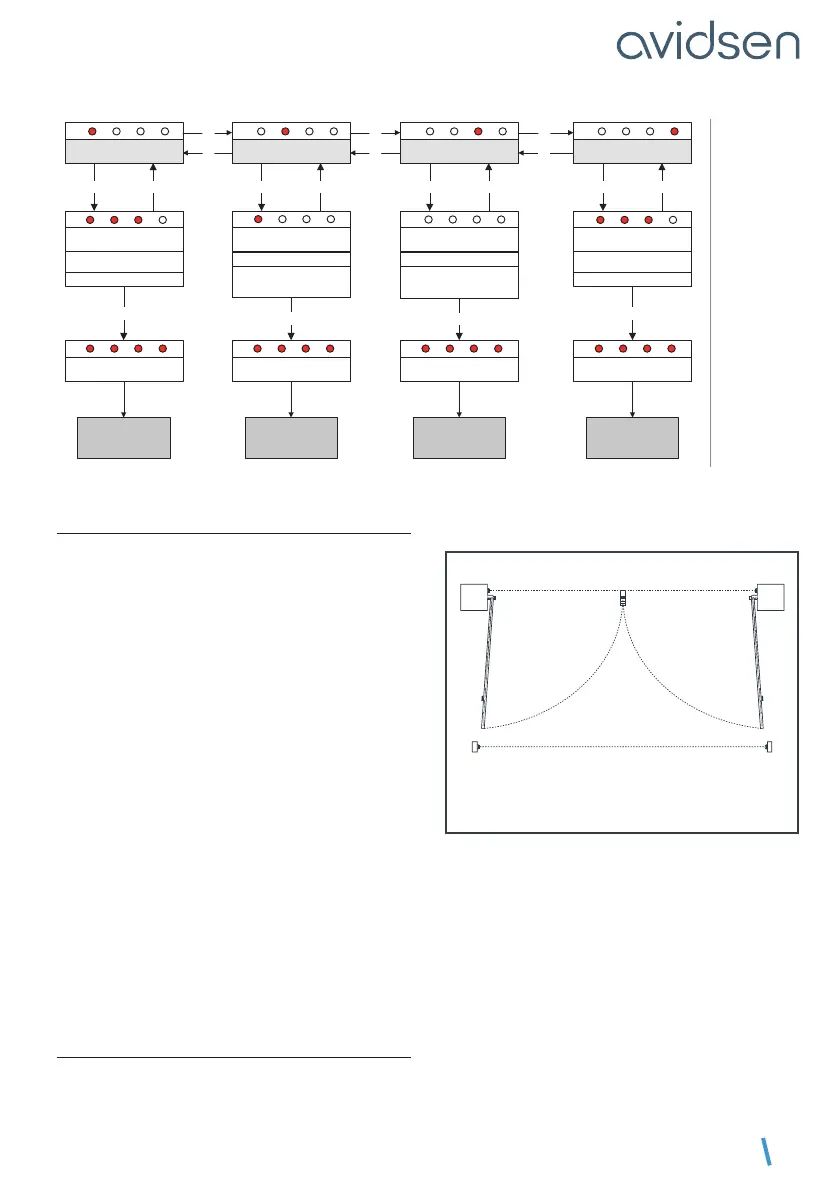

D - MISE EN FONCTIONNEMENT
Accélération
OK PROG
Réglage accélération
+ : augmente l’accération
– : diminue l’accélération
OK
MENU 0
réglable de 0 à 4
Tolérance butée
OK
PROG
Réglage tolérance
+ : augmente la tolérance
– : diminue la tolérance
OK
MENU 0
réglable de 0 à 4
* cette modification nécessite de refaire un auto-apprentissage
Type de portailMode photocellules
OK PROG
Type de portail
– et + pour régler la valeur
OK
MENU 0
OK PROG
Mode photocellules
– et + pour régler la valeur
OK
MENU 0
0 : inactives en début d’ouverture
(par défaut)
1 : actives en début d’ouverture
0 : portail à 2 battants (par
défaut)
1 : portail à 1 battant (portillon)
–
+
+
–
+
–
L1 L2 L3 L4
L1 L2 L3 L4
L1 L2 L3 L4 L1 L2 L3 L4 L1 L2 L3 L4
L1 L2
L3 L4
L1
L2 L3 L4
L1 L2 L3 L4
Enregistre réglage*
L1 L2 L3 L4
Enregistre réglage
L1 L2 L3 L4
Enregistre réglage*
L1 L2 L3 L4
Enregistre réglage*
L1 L2 L3 L4
3.2.1. ACCÉLÉRATION / DÉCÉLÉRATION FIN DE
COURSE
Il est possible de régler l’accélération au
démarrage des battants par une valeur allant de
0 à 4. Plus cette valeur est élevée, plus le portail
mettra du temps à atteindre sa vitesse nominale.
La valeur par défaut est 3, ce qui donne un temps
de démarrage de 4 secondes environ. Il peut être
intéressant de réduire l’accélération pour avoir un
démarrage plus doux.
Pour régler l’accélération, suivez la procédure
suivante
• Appuyez 3 secondes sur PROG, L0 clignote 1
fois et L1 s’allume.
• Appuyez 3 secondes sur PROG, L0 clignote 2
fois.
• Appuyez sur OK, le nombre de LED allumées
indique alors la valeur réglée.
•Utilisezlesboutons«–»et«+»pourmodier
cette valeur.
• Appuyez sur OK pour valider cette valeur, toutes
lesLEDs’allumentets’éteignentpourconrmer
l’opération.
ATTENTION : Si le réglage de l’accélération est
modié,ilseraimpératifderecommencerunauto-
apprentissage.
3.2.2. MODE DES PHOTOCELLULES
Les photocellules sont actives lors de la fermeture
des battants car elles sont placées entre les
piliers (paire 1) pour protéger le passage entre les
battants.
L’installation d’un deuxième jeu de photocellules
est utile pour protéger complètement la zone de
mouvement du portail aussi bien en fermeture
qu’avant une ouverture :
Côté intérieur de la propriété
vue de dessus
paire 2
paire 1
RX1
RX2
TX1
TX2
Ainsi,dansuntelcas,lesystèmedoitvérierque
son faisceau infrarouge n’est pas coupé avant de
commencer à ouvrir les battants. Or par défaut, on
ne teste les photocellules que durant la fermeture.
Pour activer ou désactiver les photocellules
en début d’ouverture, suivre la procédure
suivante
• Appuyer 3 secondes sur PROG, L0 clignote 1
fois et L1 s’allume.
• Appuyer 3 secondes sur PROG, L0 clignote 2
fois.
• Appuyer sur « + » 1 fois, L2 s’allume à la place
de L1.
• Appuyer sur OK.
