D - COLOCAÇÃO EM FUNCIONAMENTO
Atenção: a colocação em funcionamento
e a conguração devem ser efetuadas por
uma pessoa qualicada para trabalhar neste
equipamento, uma vez que as partes ativas
estão acessíveis.

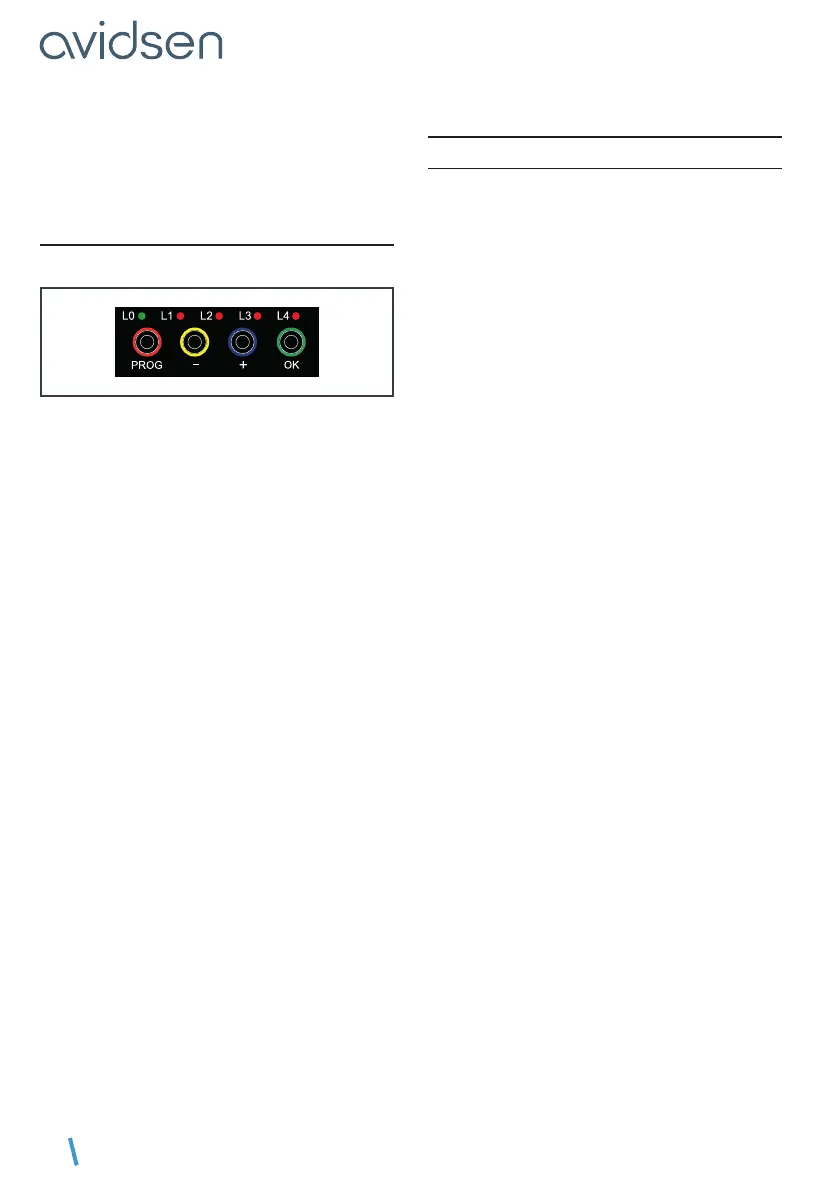

1 - INTERFACE DE DEFINIÇÕES
Indicadores
• L0 = LED verde (apagado quando a placa está
em standby).
• L1 a L4 = LED vermelhos para exibir informações
relativasàsdenições,aoseventos(ouerros)ou
ao estado da bateria.
Botões
PROG=Entrarousairdosmenusdedenições.
"-"/"+"=Selecionarumelementodomenu,denir
um valor, navegar no histórico de eventos.
OK=Entrarnossubmenus,validarumadenição,
visualizar a tensão da bateria e o histórico de
episódios, entrar em modo de controlo manual.
Notas importantes:
• É possível efetuar uma pressão breve num botão
(botão pressionado menos de 1 segundo) ou
uma pressão prolongada (botão premido durante
3 segundos). No que se segue, quando se lê:
- "pressione o botão", trata-se de pressionar o
botão de forma breve (impulso simples).
- Quando se lê "pressão prolongada", trata-se de
pressionar o botão durante 3 segundos.
• No que se segue, as manipulações a efetuar
sobre os botões estão descritas a partir do
MENU 0. É o menu de exibição que surge
imediatamente após a colocação sob tensão,
logo após um movimento do portão (antes da
colocação em standby) ou mesmo quando a
placa está em standby (neste caso, o LED L0
verde está apagado).
•Para se certicar de que está no MENU 0 do
ecrã, pressione 2 ou 3 vezes PROG; o LED
verde deverá ser o único aceso (unicamente o
LED verde).
Sem ação do utilizador sobre o botão durante
15 segundos, o sistema volta automaticamente
ao MENU 0.
2. DEFINIÇÕES RÁPIDAS
2.1. AUTOMEMORIZAÇÃO
A automemorização permite à placa memorizar a
duração do movimento do portão. Antes de iniciar
esta etapa, assegure-se de que o portão tem
limitadoresxosnonaldofechamentoenonal
da abertura para parar o seu movimento.
A automemorização começa com um ciclo de
fechamento; se não for este o caso, interrompa o
ciclo de memorização pressionando o botão "OK"
e inverta as conexões do motor.
Decurso da automemorização:
•A luz intermitente começaapiscar(1 ash por
segundo).
• Fase 0: deteção do limitador de fechamento; o
portão fecha-se até ao limitador de fechamento.
• Fase 1: deteção do comprimento de abertura; o
portão abre-se até ao limitador de abertura.
• Fase 2: deteção do comprimento de fechamento;
o portão fecha-se até ao limitador de fechamento.
Início da automemorização:
• Pressione 2 ou 3 vezes PROG; o LED verde
deverá acender-se (apenas o LED verde).
• Pressione prolongadamente o botão "+" para dar
início à automemorização.
Quandoaautomemorizaçãoestiverterminada,já
pode usar a motorização do seu portão.
Se a automemorização tiver sido interrompida,
consulte a tabela abaixo. Resolva o problema
com a ajuda da tabela e dê novamente início à
automemorização.
Se pretender alterar os parâmetros da
sua motorização, consulte a secção
"DEFINIÇÕES AVANÇADAS".
