Avidsen V250 - Όργανα Ελέγχου (Προαιρετικά); Εφεδρική Μπαταρία (Προαιρετικά, Κωδ. Αναφ. 580293); Κιτ Ηλιακής Τροφοδοσίας (Προαιρετικά, Κωδ. Αναφ. 114373)

EL21

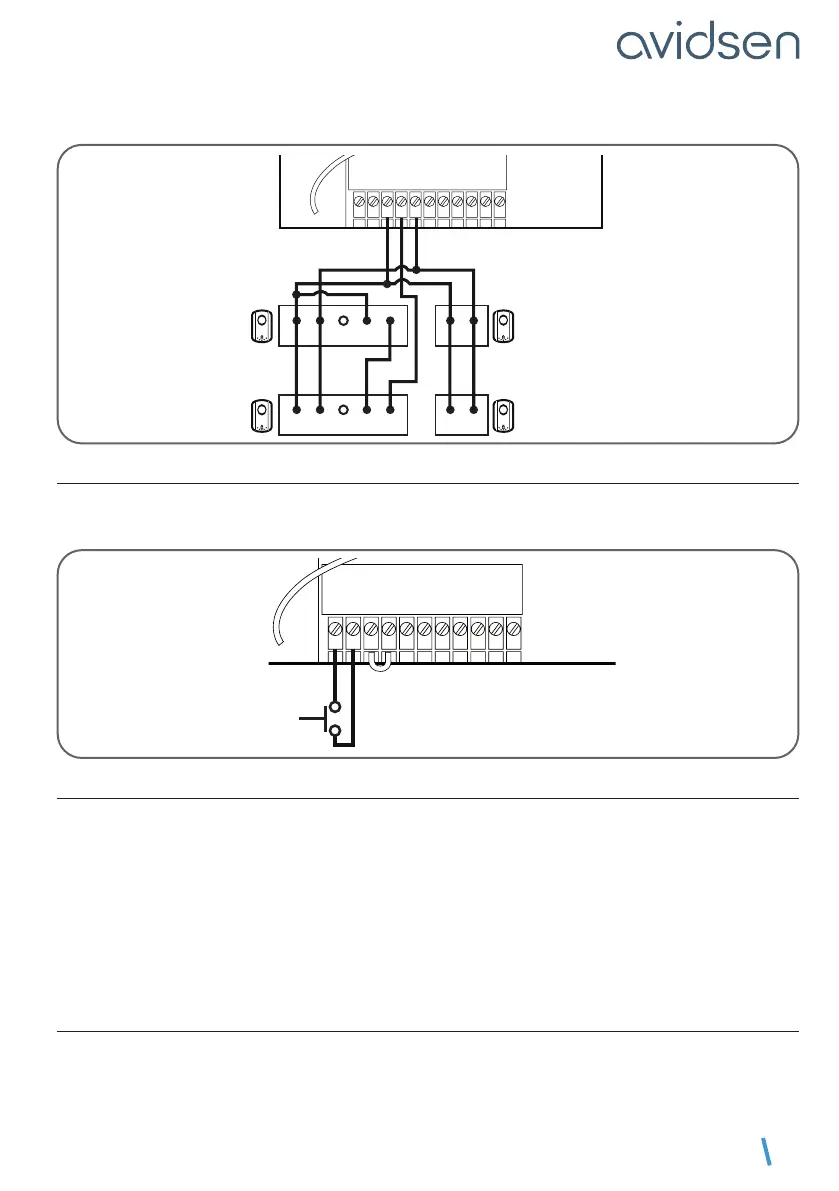

2 ζεύγη φωτοκυττάρων
+
-
BATTRANS
GND GND PHO +24V M1- M2- M1+ M2+ warn- warn+ 2B
~- ~+ ~+~-NO COMNC
~- ~+ ~+~-NO COMNC
Φωτοκύτταρο RX1
Φωτοκύτταρο RX2
Φωτοκύτταρο TX1
Φωτοκύτταρο TX2
6.5 - ΟΡΓΑΝΑ ΕΛΕΓΧΟΥ (ΠΡΟΑΙΡΕΤΙΚΑ)
Παρατήρηση:
Τα όργανα ελέγχου πρέπει να είναι ξηρές επαφές κανονικά ανοιχτές.
+
-
BATTRANS
GND GND PHO +24V M1- M2- M1+ M2+ warn- warn+ 2B
κουμπί πίεσης, έξοδος
ενδοσυνεννόησης.
6.6 - ΕΦΕΔΡΙΚΗ ΜΠΑΤΑΡΙΑ (ΠΡΟΑΙΡΕΤΙΚΑ, ΚΩΔ. ΑΝΑΦ. 580293)
Η εφεδρική μπαταρία χρησιμεύει σε περίπτωση διακοπής ρεύματος. Καθιστά δυνατή τη λειτουργία του
κινητήριου μηχανισμού για μερικές μέρες.
• Διακόψτε την τροφοδοσία ρεύματος 230V (διακόπτης προστασίας στη θέση OFF) και συνδέστε την
μπαταρία στον ακροδέκτη BAT.
• Επαναφέρετε την τροφοδοσία 230V (διακόπτης προστασίας στη θέση ON).
• Η μπαταρία θα φορτίσει σε 24 ώρες περίπου. Μετά από 24 ώρες, εκτελέστε δοκιμαστική λειτουργία της
πύλης (1 άνοιγμα + 1 κλείσιμο) αφού θέσετε τον μηχανισμό εκτός τάσης (διακόπτης προστασίας στη
θέση OFF).
• Μετά τη δοκιμή, επανασυνδέστε την παροχή ρεύματος (διακόπτης προστασίας στη θέση ON). Η μπαταρία
θα λειτουργήσει σε περίπτωση διακοπής ρεύματος.
6.7 - ΚΙΤ ΗΛΙΑΚΗΣ ΤΡΟΦΟΔΟΣΙΑΣ (ΠΡΟΑΙΡΕΤΙΚΑ, ΚΩΔ. ΑΝΑΦ. 114373)
Ανατρέξτε στο εγχειρίδιο του ηλιακού κιτ.
Γ - ΕΓΚΑΤΑΣΤΑΣΗ
