FR21

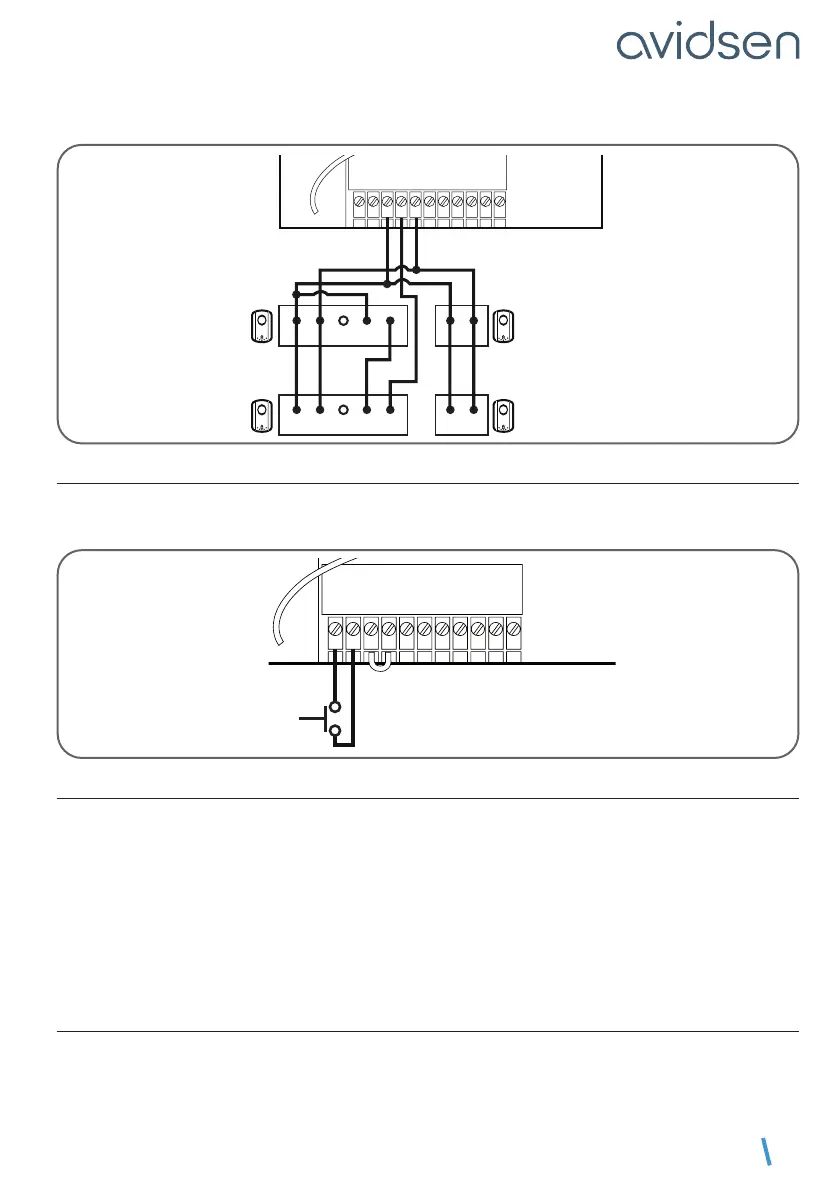

2 jeux de photocellules
+
-
BATTRANS
GND GND PHO +24V M1- M2- M1+ M2+ warn- warn+ 2B
~- ~+ ~+~-NO COMNC
~- ~+ ~+~-NO COMNC
Photocellule RX1
Photocellule RX2
Photocellule TX1
Photocellule TX2
6.5 - LES ORGANES DE COMMANDE (EN OPTION)
Remarque :
Ces organes de commande doivent être des contacts secs normalement ouverts.
+
-
BATTRANS
GND GND PHO +24V M1- M2- M1+ M2+ warn- warn+ 2B
bouton poussoir, sortie
d'interphone.
6.6 - LA BATTERIE DE SECOURS (EN OPTION RÉF. 580293)
La batterie de secours est utile en cas de coupure de courant, elle permet de faire fonctionner la
motorisation pendant quelques jours.
• Coupez l’alimentation 230V (disjoncteur de protection en position OFF) et connectez la batterie sur le
bornier BAT.
• Remettez l’alimentation 230V (disjoncteur de protection en position ON).
• La batterie va se charger en 24 heures environ. Passé ce délai, faites un essai de fonctionnement du
portail (1 ouverture + 1 fermeture) après avoir mis la motorisation hors tension (disjoncteur de protection
en position OFF).
• Après ce test, rebranchez l’alimentation (disjoncteur de protection en position ON). La batterie prendra le
relais en cas de coupure de courant.
6.7 - LE KIT D’ALIMENTATION SOLAIRE (EN OPTION RÉF. 114373)
Se référer à la notice du kit solaire.
C - INSTALLATION
