NL 14
C - INSTALLATIE
Belangrijk: De 2 markeringen moeten zich op het midden van het vaste deel van de poort bevinden zodat
de scharnierarmen perfect horizontaal zijn.
• Boor de poort van links naar rechts met inachtneming van de hierboven aangegeven plekken.

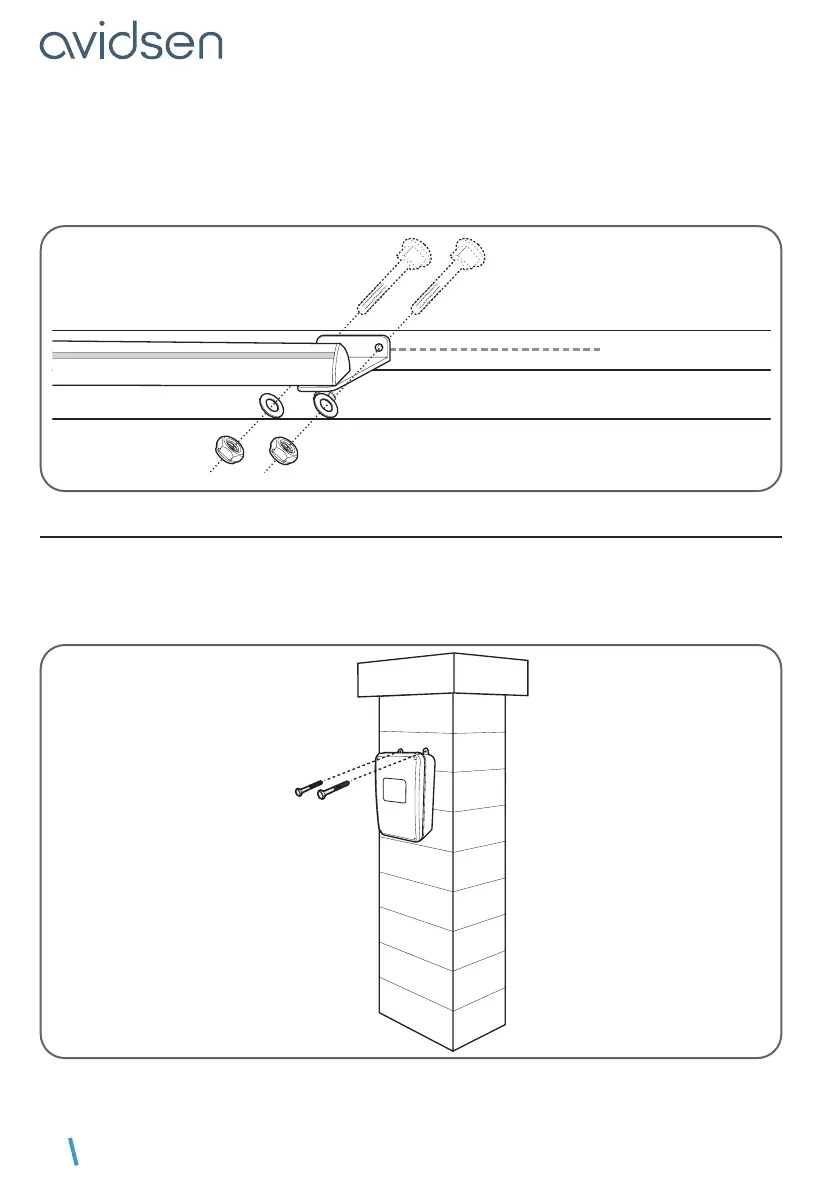

• Bevestig het bevestigingsoog op de poort met M8-schroeven met vierkante ronde kop onder de kop. De
lengte moet worden aangepast aan de dikte van de poort, platte rondellen en M8-borgmoeren, zoals
weergegeven in de volgende afbeelding.
3 - INSTALLATIE VAN DE BEDIENINGSBEHUIZING
De bedieningsbehuizing moet worden bevestigd op de zuil of op de voeding 230Vac.
• Om een goede werking van de motorisering te garanderen, mogen de cilinderkabels niet langer zijn
dan 8m per cilinder. Daarom moet de bedieningsbehuizing worden bevestigd op minstens 6m van elke
cilinder.
• Plaats en bevestig de bedieningsbehuizing op de gedenieerde plaats met de hulp van 2 schroeven.
