Avidsen V250 - Angolo DI Apertura Massimo

IT 10
C - INSTALLAZIONE

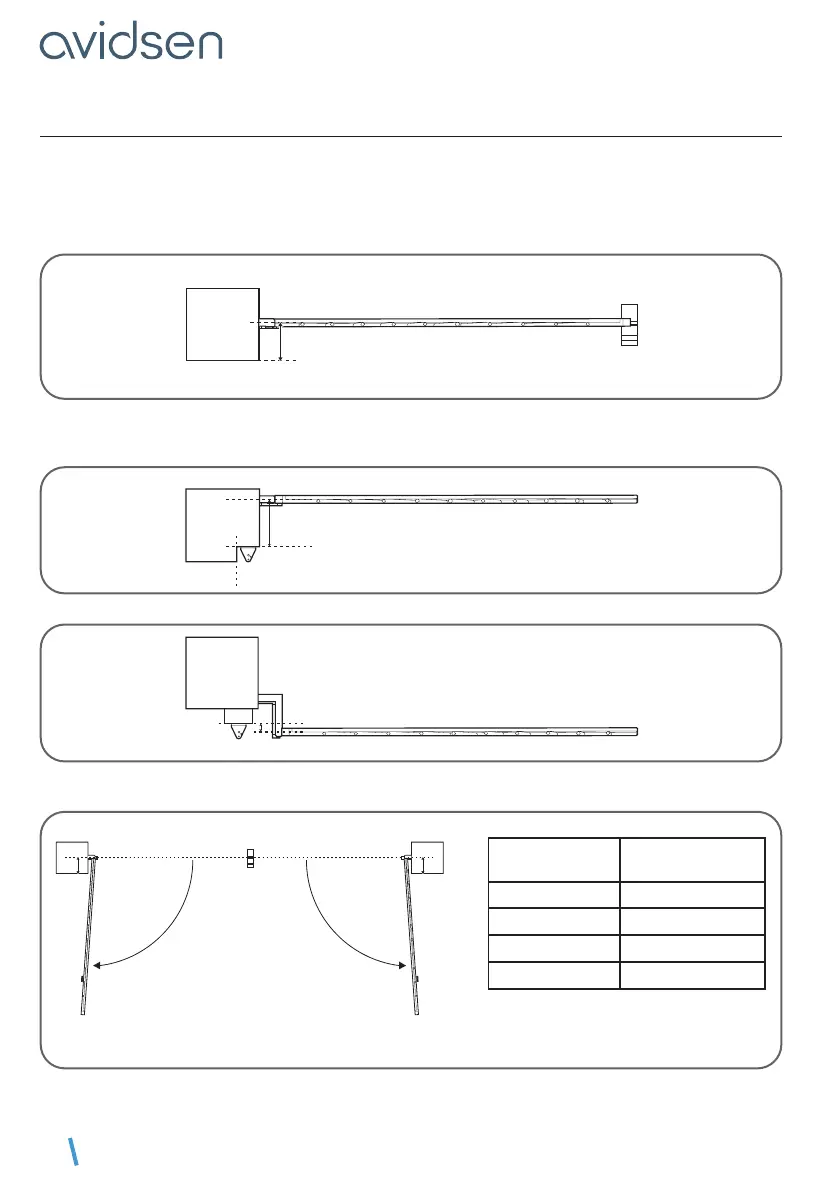

2.1 - ANGOLO DI APERTURA MASSIMO
La posa dei martinetti dipende dall’angolo di apertura desiderato, che dipende a sua volta dalla distanza
D (distanza tra l’asse del cardine e la faccia interna del pilastro).
Esempio di un caso normale
• Se D<170mm
D
D
distanza D
vista dall’alto
pilastro
Casi specici
• Se D>170mm e la struttura dei pilastri lo permette, intagliare i pilastri afnché D’ sia uguale a 170mm.
D’
pilastro
• Se D<0mm posizionare un cuneo sufcientemente spesso afnché D’ sia uguale a 0mm.
D’
pilastro
Calcolare l’angolo di apertura di ogni battente in base ai dati della seguente tabella.
L’angolo di apertura può essere diverso per ogni battente, ma non deve mai essere inferiore a 40°.
Per un’apertura
no a
Distanza D
(in mm)
90° da 0 a 170 max.
100° da 0 a 110 max.
110° da 0 a 60 max.
120° da 0 a 20 max.
D
D
battuta centrale
Interno della proprietà
vista dall’alto
angolo
di apertura
angolo
di apertura
battuta
laterale
