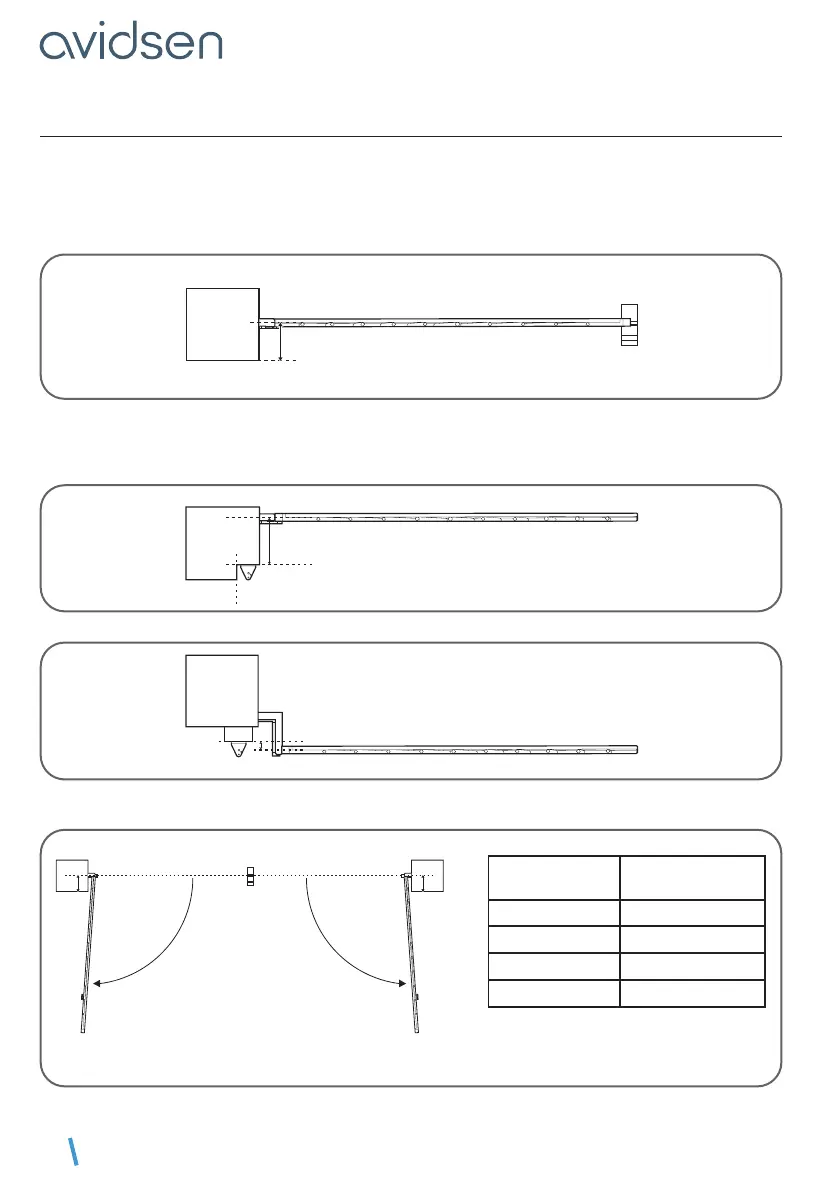

2.1 - ANGLE D’OUVERTURE MAXIMUM
La pose des verins dépend de l’angle d’ouverture souhaité qui dépend de la distance D (distance entre
l’axe du gond et la face intérieure du pilier).
Cas normal
• Si D<170mm
D
D
distance D
vue de dessus
pilier
Cas particuliers
• Si D>170mmetsilastructuredespilierslepermet,vousdevezentaillerlespiliersanqueD’ soit égal à
170mm.
D’
pilier
• Si D<0mmmettezunecalesufsammentépaissepourqueD’ soit égal à 0mm.
D’
pilier
Déterminez l’angle d’ouverture de chaque battant en fonction des données du tableau suivant.
L’angle d’ouverture peut être différent pour chaque battant mais ne doit jamais être inférieur à 40°.
Pour une
ouverture jusqu'à
Distance D
(en mm)
90° de 0 à 170 maxi
100° de 0 à 110 maxi
110° de 0 à 60 maxi
120° de 0 à 20 maxi
D
D
butée centrale
Côté intérieur de la propriété
vue de dessus
angle
d’ouverture
angle
d’ouverture
butée
latérale
