C - MONTAGE

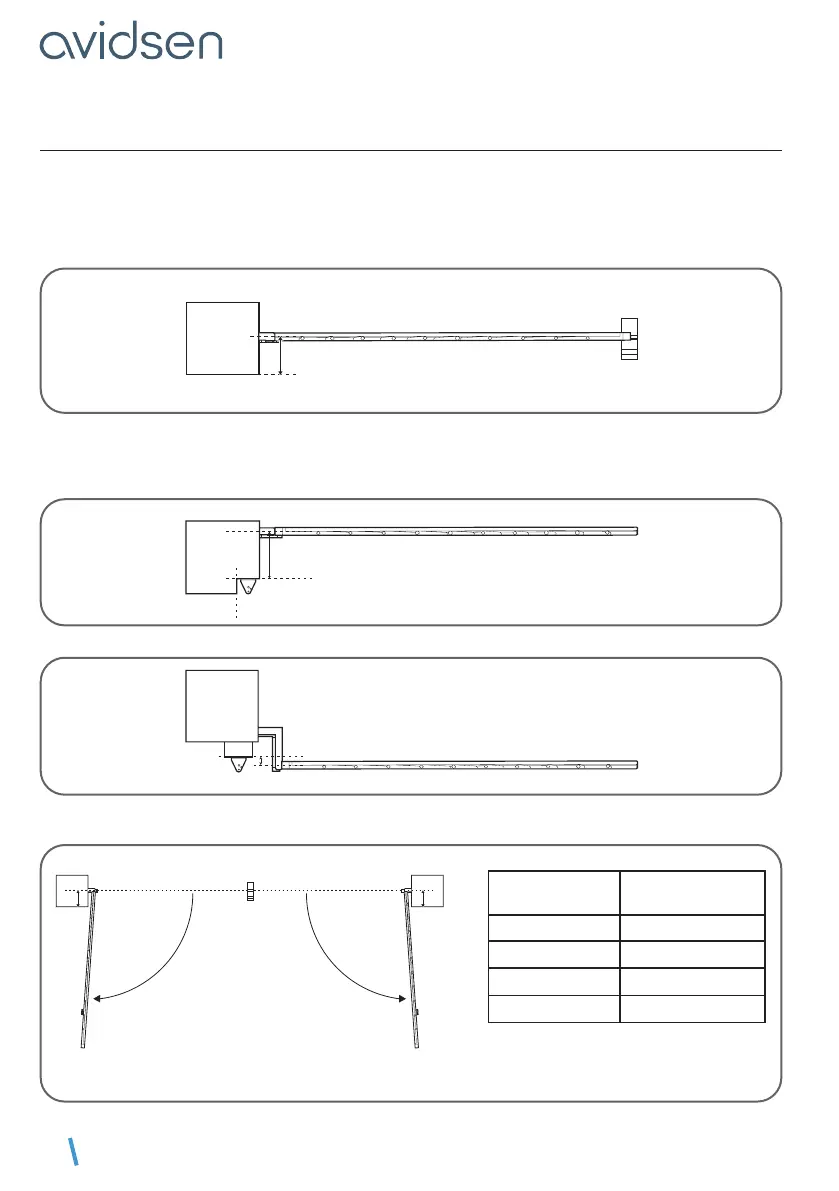

2.1 - MAXIMALER ÖFFNUNGSWINKEL
Die Montage der Zylinder wird vom gewünschten Öffnungswinkel bestimmt, der wiederum von der Distanz
D (Abstand zwischen Scharnierachse und Pfosteninnenäche) abhängt.
Normalfall
• Bei D<170mm
D
Distanz D
Draufsicht
Pfosten
Sonderfälle
• Wenn D>170mm ist und es die Pfostenstruktur erlaubt, müssen Sie die Pfosten so abschrägen, dass D’
höchstens 170mm beträgt.
D’
Pfosten
• Bei D<0mm ist ein ausreichend hoher Keil zu verwenden, damit D’ 0mm ist.
D’
Pfosten
Bestimmen Sie den Öffnungswinkel jedes Torügels gemäß den Angaben in der folgenden Tabelle.
Der Öffnungswinkel der einzelnen Flügel darf unterschiedlich, jedoch nicht kleiner als 40° sein.
Für eine
Öffnung bis
Distanz D
(in mm)
90° 0 bis max. 170
100° 0 bis max. 110
110° 0 bis max. 60
120° 0 bis max. 20
D
D
Mittelanschlag
Innenseite des Geländes
Draufsicht
Öffnungs-
winkel
Öffnungs-
winkel
Anschlag
Anschlag
