D - MISE EN FONCTIONNEMENT
Attention : La mise en fonctionnement et
les réglages doivent être effectués par une
personne qualiée pour intervenir sur cet
équipement car les parties actives sont
accessibles.

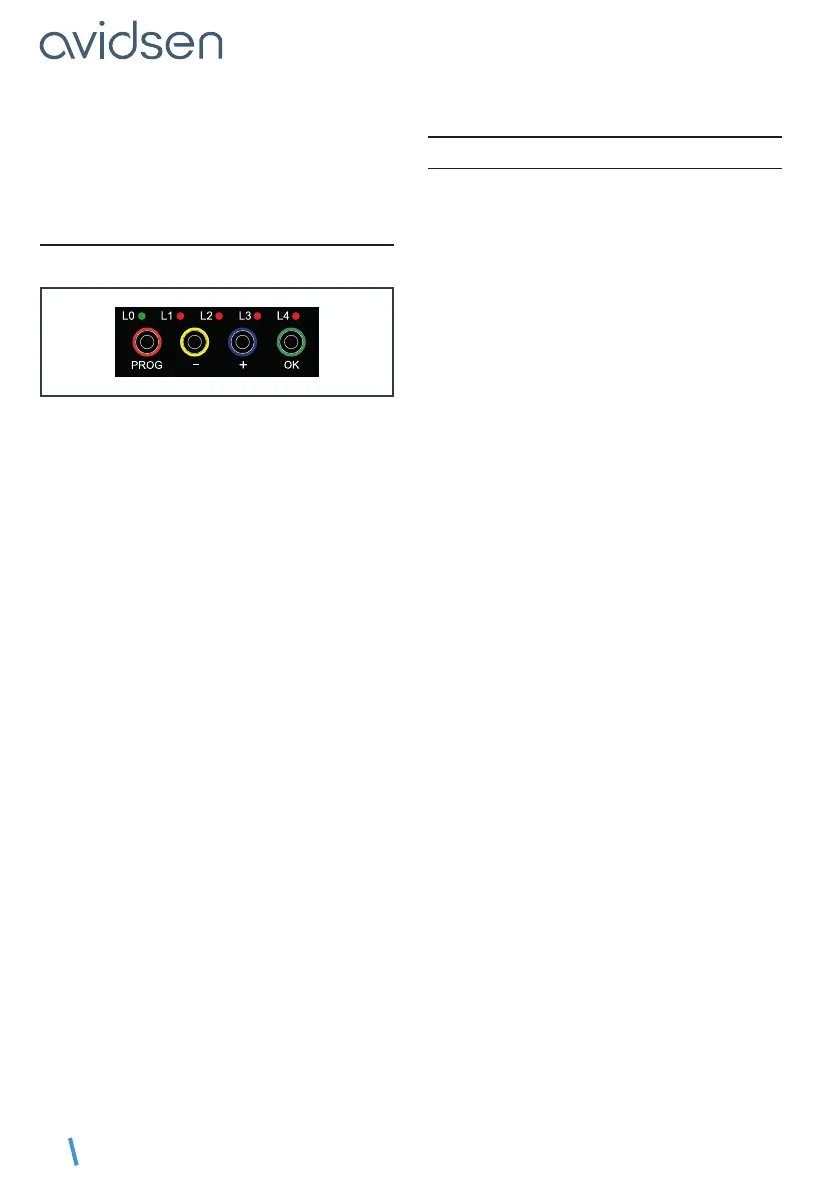

1 - INTERFACE DE RÉGLAGES
Voyants
• L0 = Led verte (éteinte quand la carte est en veille)
• L1 à L4=Ledsrougespourafcherdesinformations
concernant les réglages, les événements (ou
erreurs) ou l’état de la batterie.
Boutons
PROG = Entrer ou sortir des menus de réglages.
«-» / «+» = Sélection d’un élément de menu,
réglage d’une valeur, navigation dans l’historique
d’évenements.
OK = Entrer dans des sous-menus, valider un
réglage, visualisation de la tension de batterie ou de
l’historique d’événements, entrée en mode pilotage
manuel.
Remarques importantes :
• Il est possible d’effectuer un appui court sur un
bouton (bouton enfoncé moins de 1 seconde) ou un
appui long (bouton enfoncé 3 secondes). Dans ce
qui suit, lorsque l’on écrira :
- « appuyer sur le bouton », », il s’agira d’un appui
court (impulsion simple) sur ce bouton.
- Lorsque l’on écrira « « appui long », », il faudra
appuyer 3 secondes sur le bouton.
• Dans ce qui suit, les manipulations à effectuer sur
les boutons sont décrites à partir du MENU 0. C’est
lemenud’afchagequiestjusteaprèslamisesous
tension par exemple, juste après un mouvement du
portail (avant la mise en veille) ou même quand la
carte est en veille (dans ce cas la LED L0 verte est
éteinte).
•Pour être sûr d’être au MENU 0 de l’afchage,
appuyer 2 ou 3 fois sur PROG, la LED verte devrait
être seule allumée (uniquement la LED verte).
Sans action de l’utilisateur sur un bouton
pendant 15 secondes, le système retourne
automatiquement en MENU 0.
2. RÉGLAGES RAPIDES
2.1. AUTO-APPRENTISSAGE
L’auto-apprentissage permet à la carte d’apprendre
la longueur de déplacement du portail. Avant de
commencer cette étape, le portail doit posséder
des butées xes en n de fermeture et en n
d’ouverture pour arrêter son mouvement.
L’auto-apprentissage commence par un cycle de
fermeture, si ce n’est pas le cas, arrêter le cycle
d’apprentissage en appuyant sur le bouton « OK »
et inversez-les connections du moteur.
Déroulement de l’auto-apprentissage :
• Le feu clignotant se met en route (1 clignotement
par seconde).
• Phase 0 : Détection de la butée de fermeture,
le portail se ferme jusqu’en butée de fermeture.
• Phase 1 : Mesure de la longueur d’ouverture, le
portail s’ouvre jusqu’en butée d’ouverture.
• Phase 2 : Mesure de la longueur de fermeture,
le portail se ferme jusqu’en butée de fermeture.
Lancement de l’auto-apprentissage :
• Appuyez 2 ou 3 fois sur PROG, la LED verte
devrait être allumée (uniquement la LED verte)
• Faire un appui long sur le bouton « + », l’auto-
apprentissage commence
Une fois l’auto-apprentissage terminé, vous
pouvez utiliser votre motorisation de portail.
Si l’auto-apprentissage s’est arrêté, reportez-vous
au tableau si dessous. Résoudre le problème grâce
au tableau, et relancer un auto-apprentissage.
Sivoussouhaitezmodierlesparamètresdevotre
motorisation, rendez-vous dans le paragraphe
« RÉGLAGES AVANCES »
