Avidsen V250 - Pose du Coffret de Commande

FR 14
C - INSTALLATION
Important :Les2marquesdoiventêtresurlemilieudelapartierigideduportailanquelevérinsoit
parfaitement horizontal.
• Percer le portail de part en part en respectant les emplacements marqués ci-dessus.

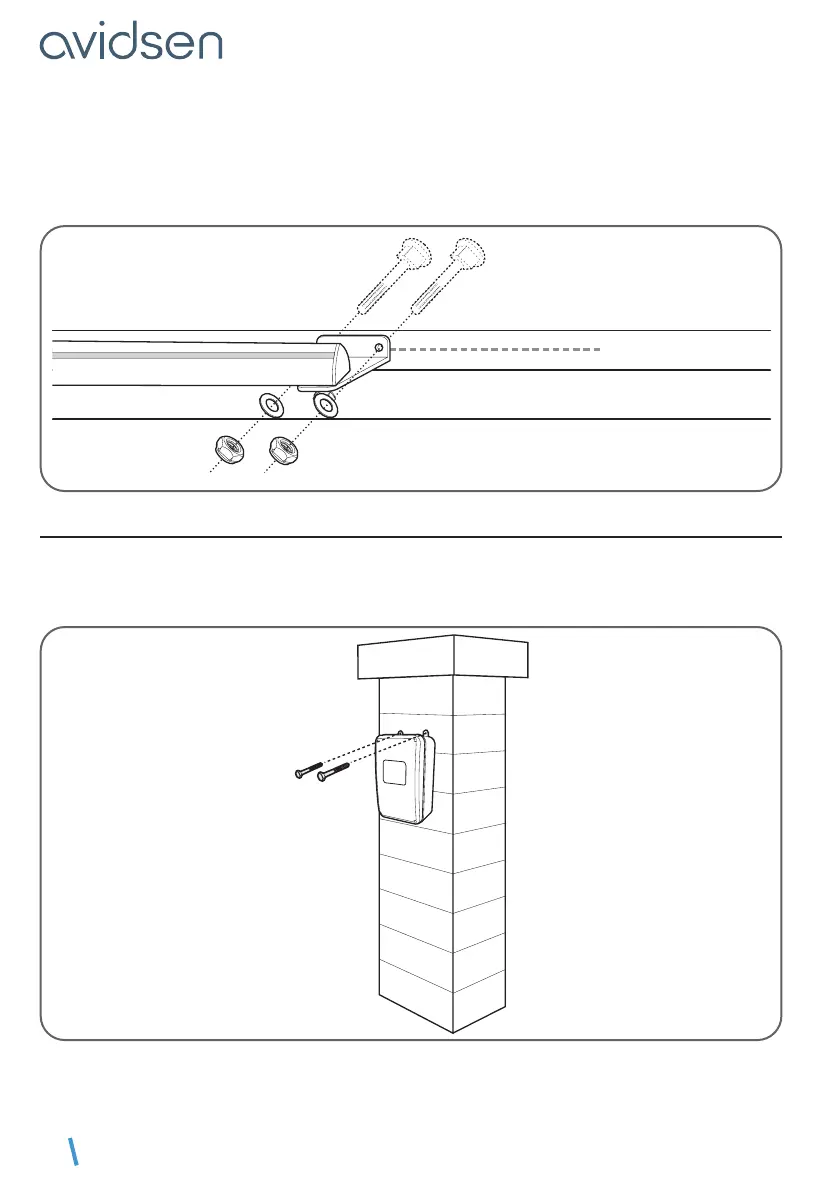

• FixerlapattedexationportailsurleportailavecdesvisM8àtêterondecarrésoustête,lalongueur
doit être adaptée à l’épaisseur du portail, des rondelles plates et des écrous frein M8, comme indiqué
danslaguresuivante.
3 - POSE DU COFFRET DE COMMANDE
Lecoffretdecommandedoitêtrexésurlepilieroùarrivel’alimentation230Vac.
• And’assurerunbonfonctionnementdelamotorisation,lalongueurdescâblesdesvérinsnedoitpas
dépasser8mparvérin.Decefait,lecoffretdecommandedoitêtrexéàmoinsde6mdechaquevérin.
• Placeretxerlecoffretdecommandeàl’emplacementdéniàl’aidede2vis.
