EL 14
Γ - ΕΓΚΑΤΑΣΤΑΣΗ
Σημαντικό: Οι 2 σημάνσεις πρέπει να βρίσκονται στο κέντρο του σταθερού τμήματος της πύλης για να
είναι εντελώς οριζόντιος ο γρύλος.

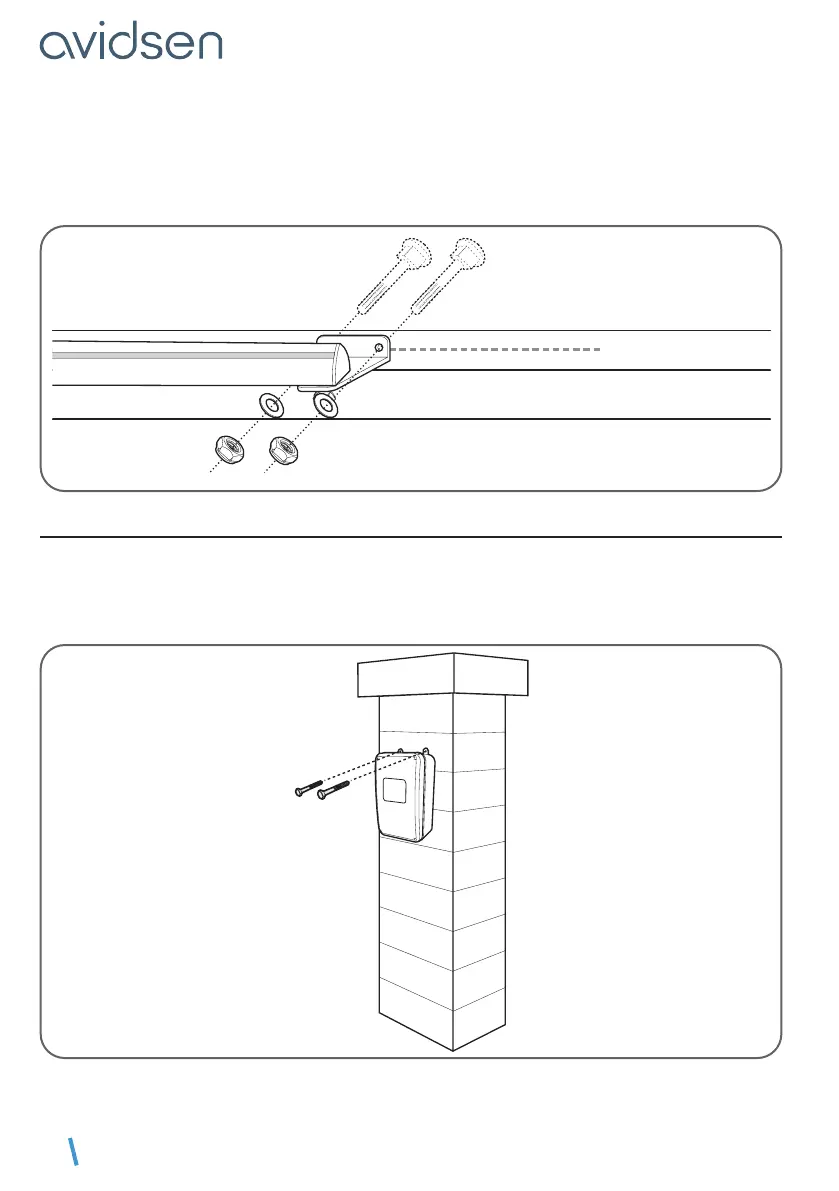

• Τρυπήστε την πύλη τελείως με βάση τα παραπάνω σημάδια.
• Στερεώστε το άγκιστρο στερέωσης πύλης στην πύλη με κασονόβιδες M8 (το μήκος πρέπει να
προσαρμοστεί στο πάχος της πύλης), τις ροδέλες και τα περικόχλια Μ8, όπως φαίνεται στην παρακάτω
εικόνα.
3 - ΤΟΠΟΘΕΤΗΣΗ ΤΗΣ ΜΟΝΑΔΑΣ ΕΛΕΓΧΟΥ
Η μονάδα ελέγχου πρέπει να στερεωθεί στην κολόνα στην οποία φτάνει η τροφοδοσία 230Vac.
• Προκειμένου να διασφαλίσετε την καλή λειτουργία του κινητήριου μηχανισμού, το μήκος των καλωδίων
των γρύλων δεν πρέπει να υπερβαίνει τα 8m ανά γρύλο. Για τον λόγο αυτό, η μονάδα ελέγχου πρέπει να
τοποθετηθεί σε απόσταση μικρότερη των 6m από κάθε γρύλο.
• Τοποθετήστε και στερεώστε τη μονάδα ελέγχου στην καθορισμένη θέση με 2 βίδες.
