Avidsen V250 - Μεγιστη Γωνια Ανοιγματοσ

EL 10
Γ - ΕΓΚΑΤΑΣΤΑΣΗ

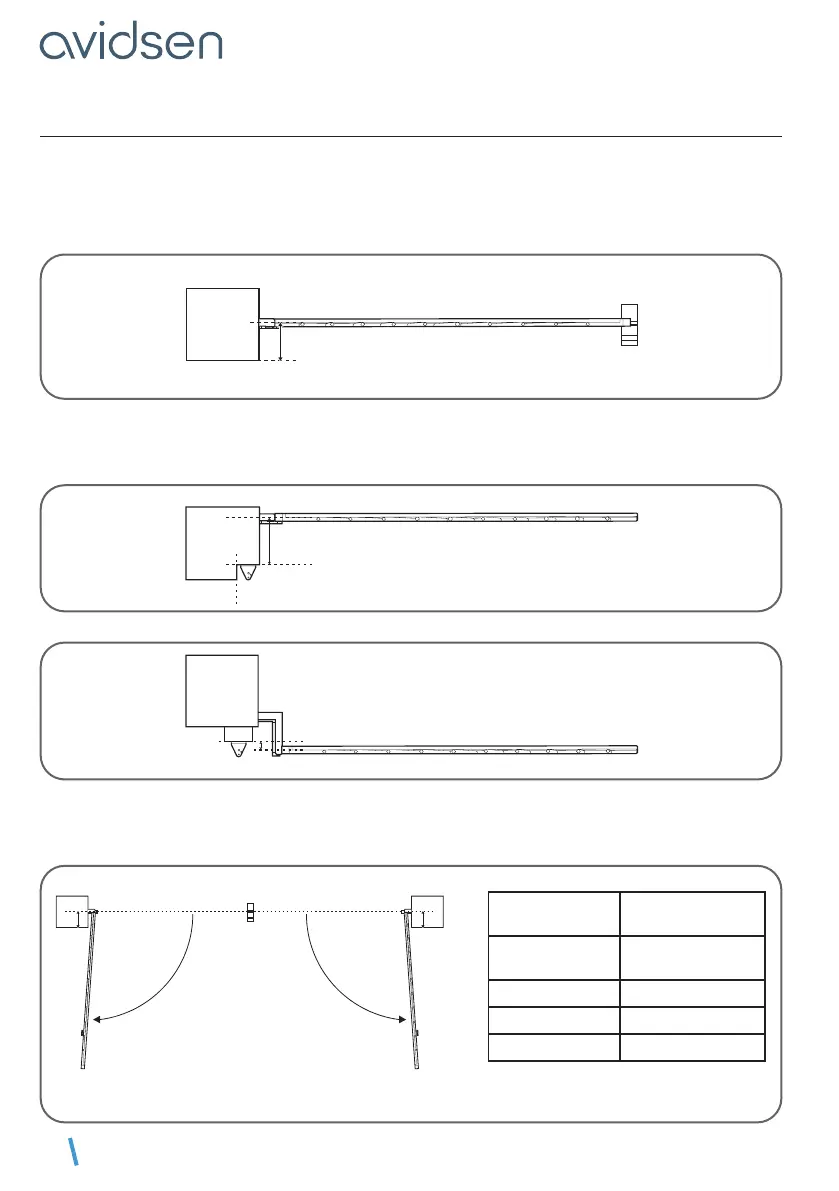

2.1 - ΜΕΓΙΣΤΗ ΓΩΝΙΑ ΑΝΟΙΓΜΑΤΟΣ
Η τοποθέτηση των γρύλων εξαρτάται από την επιθυμητή γωνία ανοίγματος, η οποία εξαρτάται από την
απόσταση D (απόσταση μεταξύ του άξονα του μεντεσέ και της εσωτερικής πρόσοψης της κολόνας).
Συνήθης περίπτωση
• Αν D<170mm
D
D
απόσταση D
κάτοψη
κολόνα
Ιδιαίτερες περιπτώσεις
• Αν D>170mm και το επιτρέπει η δομή των κολονών, πρέπει να δημιουργήσετε εγκοπή στις κολόνες
ούτως ώστε η απόσταση D’ να ισούται με 170mm.
D’
κολόνα
• Αν D<0mm, τοποθετήστε μια σφήνα επαρκούς πάχους ούτως ώστε η απόσταση D’ να ισούται με 0mm.
D’
κολόνα
Προσδιορίστε τη γωνία ανοίγματος κάθε ανακλινόμενης πόρτας συναρτήσει των δεδομένων του πίνακα
που ακολουθεί.
Η γωνία ανοίγματος μπορεί να διαφέρει για κάθε ανακλινόμενη πόρτα, αλλά δεν πρέπει επ’ ουδενί να είναι
μικρότερη των 40°.
Για
άνοιγμα έως
Απόσταση D
(σε mm)
90° από 0 έως 170
μέγ.
100° από 0 έως 110 μέγ.
110° από 0 έως 60 μέγ.
120° από 0 έως 20 μέγ.
D
D
κεντρικό στόπερ
Εσωτερική πλευρά ακινήτου
κάτοψη
γωνία
ανοίγματος
γωνία
ανοίγματος
στόπερ
πλευρικό
