Avidsen V250 - Γρύλοι; Φανός Αναλαμπής; Φωτοκύτταρα

EL 20
Γ - ΕΓΚΑΤΑΣΤΑΣΗ
6.2 - ΓΡΥΛΟΙ
Για την καλωδίωση των γρύλων, χρησιμοποιήστε καλώδιο διατομής 2x1,5mm2 και αδιάβροχα κουτιά
σύνδεσης. Το μήκος του καλωδίου δεν πρέπει να υπερβαίνει τα 8m για κάθε μοτέρ.
• Άνοιγμα προς το εσωτερικό:
NBSSPO
CMFV
NBSSPO
CMFV

/
352*
2.


/ / / /


%$7 75$16
*1' *1' 3+2 9 0 0 0 0 ZDUQ ZDUQ %
* εγκατάσταση του γρύλου στην ανακλινόμενη πόρτα που ανοίγει πρώτη
6.3 - ΦΑΝΟΣ ΑΝΑΛΑΜΠΗΣ

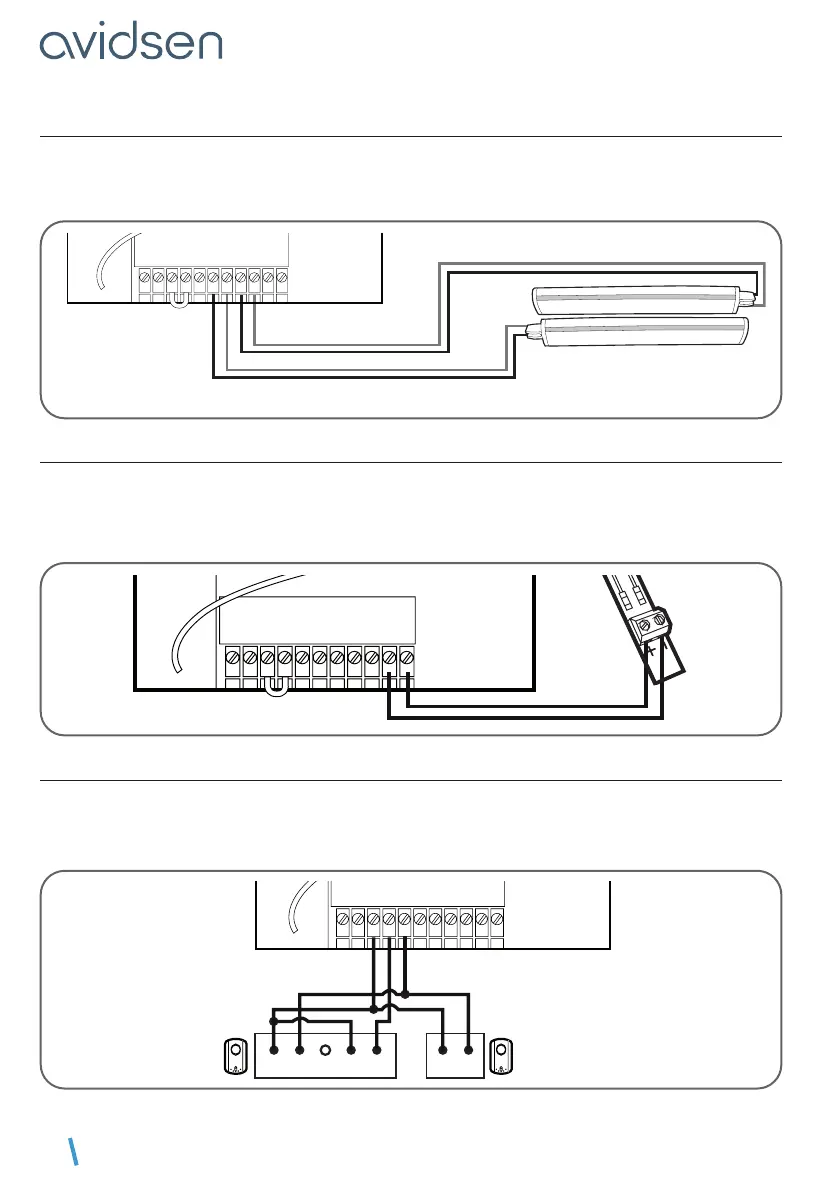

• Συνδέστε τα καλώδια του φανού αναλαμπής στο μπλοκ ακροδεκτών, όπως φαίνεται στο παρακάτω
διάγραμμα και επανασυνδέστε το.
• Χρησιμοποιήστε καλώδιο διατομής 2x0,5mm2 τουλάχιστον.
• Ακολουθήστε την πολικότητα.
L0
PROG
OK
+
-
L1 L2 L3 L4
+
-
BATTRANS
GND GND PHO +24V M1- M2- M1+ M2+ warn- warn+ 2B
6.4 - ΦΩΤΟΚΥΤΤΑΡΑ (ΠΡΟΑΙΡΕΤΙΚΑ)
• Αποσυνδέστε το αφαιρούμενο μπλοκ ακροδεκτών, συνδέστε τα καλώδια των φωτοκυττάρων στο μπλοκ
ακροδεκτών, όπως φαίνεται στο παρακάτω διάγραμμα και επανασυνδέστε το.
1 ζεύγος φωτοκυττάρων
+
-
BATTRANS
GN
D
GN
D
PH
O
+24V
M1- M2- M1
+
M2
+
warn- warn+
2B
~- ~+ ~+~-NO COM NC
Φωτοκύτταρο RX1 Φωτοκύτταρο TX1
