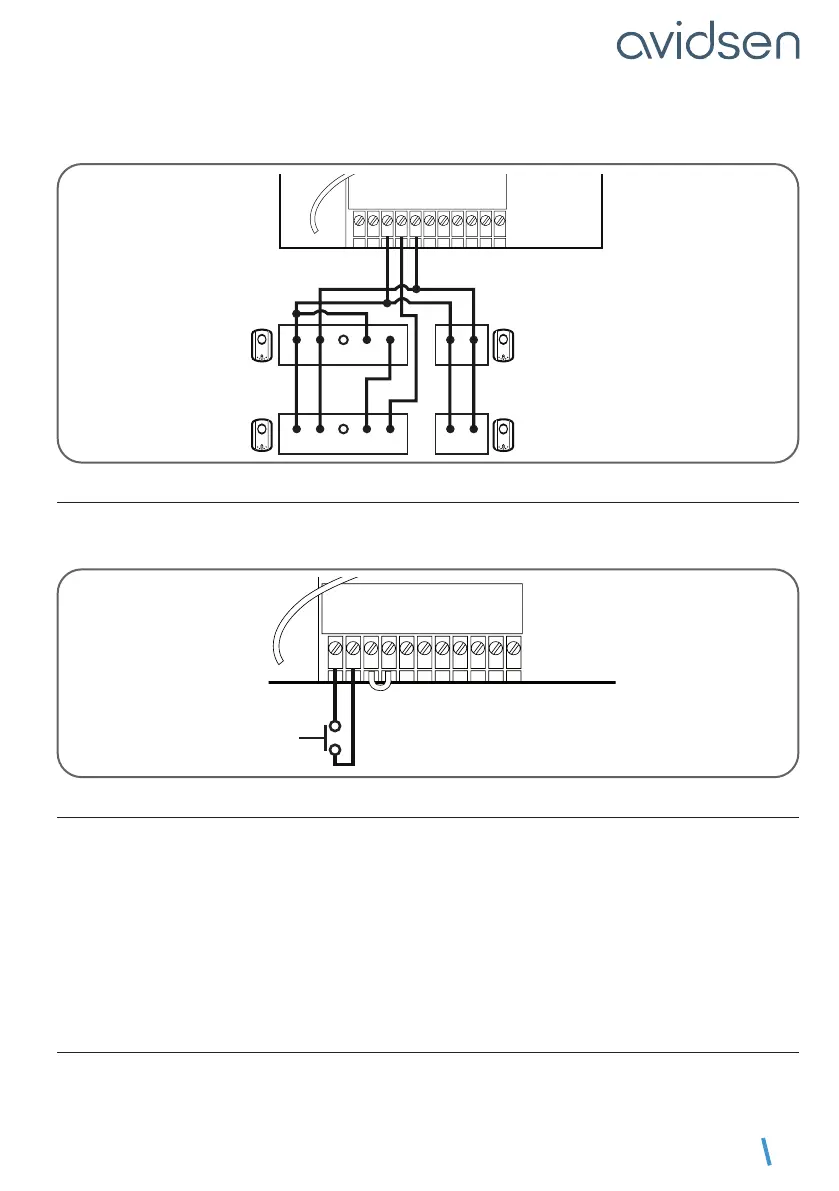

2 Sätze Fotozellen
+
-
BATTRANS
GND GND PHO +24V M1- M2- M1+ M2+ warn- warn+ 2B
~- ~+ ~+~-NO COMNC
~- ~+ ~+~-NO COMNC
Fotozelle RX1
Fotozelle RX2
Fotozelle TX1
Fotozelle TX2
6.5 - DIE STEUERVORRICHTUNGEN (OPTIONAL)
Anmerkung:
Bei diesen Steuervorrichtungen muss es sich um normal geöffnete potenzialfreie Kontakte handeln.
+
-
BATTRANS
GND GND PHO +24V M1- M2- M1+ M2+ warn- warn+ 2B
Drucktaste, Ausgang
Gegensprechanlage.
6.6 - DIE ERSATZBATTERIE (OPTIONAL ART.-NR. 580293)
Die Ersatzbatterie ist bei Stromunterbrechungen hilfreich. Sie erhält den Betrieb der Antriebsvorrichtung
einige Tage aufrecht.
• Schalten Sie die 230-Volt-Stromversorgung aus (Schutzschalter in Position OFF) und schließen Sie die
Batterie an die Klemmleiste BAT an.
• Schalten Sie die 230-Volt-Stromversorgung wieder an (Schutzschalter in Position ON).
• Die Batterie wird in rund 24 Stunden aufgeladen sein. Führen Sie nach dieser Zeitspanne einen
Funktionstest des Tors durch (1 x Öffnen + 1 x Schließen), nachdem Sie die Antriebsvorrichtung vom
Stromnetz genommen haben (Schutzschalter in Position OFF).
• Schließen Sie nach diesem Test die Stromversorgung wieder an (Schutzschalter in Position ON). Die
Batterie springt bei Stromunterbrechungen ein.
6.7 - DAS SOLARSTROM-SET (OPTIONAL, ART.-NR. 114373)
Siehe Anleitung des Solarstrom-Sets
