EL13
Γ - ΕΓΚΑΤΑΣΤΑΣΗ
Προσοχή! Είναι πολύ σημαντικό να εκτελέσετε αυτό το βήμα. Διαφορετικά, υπάρχει κίνδυνος να μην
ανοίγει εντελώς η πύλη ή να μην κλείνει καλά!
P
P
I
I
L
L
E
E
9
9
V
V
P
P
I
I
L
L
E
E
9
9
V
V
Κατεύθυνση κίνησης της βέργας
Σύνδεση της
μπαταρίας
μπλε
μπλε
καφέ
καφέ
φορέας στόπερ
ελεύθερο διάκενο
48mm
5mm

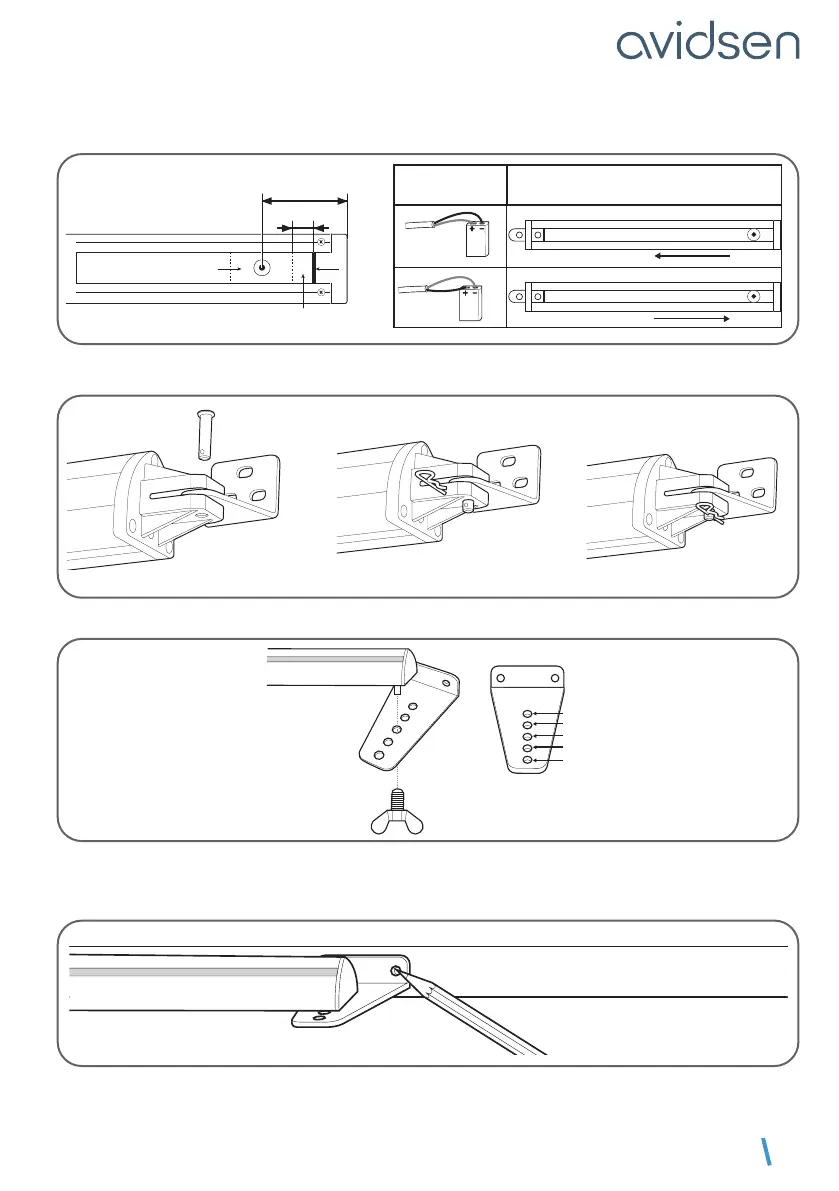

Συναρμολογήστε τον άξονα περιστροφής του γρύλου με το άγκιστρο στερέωσης κολόνας
Συναρμολογήστε το άγκιστρο στερέωσης πύλης με τον γρύλο με πεταλούδα. Χρησιμοποιήστε την οπή που
αντιστοιχεί στην απόσταση D (βλ. πίνακα σελ. 12).
1
2
3
4
5
Κλείστε την πύλη καλά στο κεντρικό στόπερ και περιστρέψτε τον γρύλο προκειμένου να τοποθετήσετε
τη βάση του αγκίστρου στερέωσης στην πύλη. Στη συνέχεια, σημειώστε τη θέση των 2 οπών στερέωσης
στην πύλη.
