133133 Kamera-Funktionsmerkmale
1
PUSH
2
PUSH
FOCUS
SDI OUT
OPTICA
L OUT
OPTICAL IN
SDI IN
REF
12V
IRIS PTT PGM LUT SET DISPLAY MENU
1
PUSH
2
PUSH
FOCUS
SDI OUT
OPTICA
L OUT
OPTICAL IN
SDI IN
REF
12V
IRIS PTT PGM LUT SET DISPLAY MENU

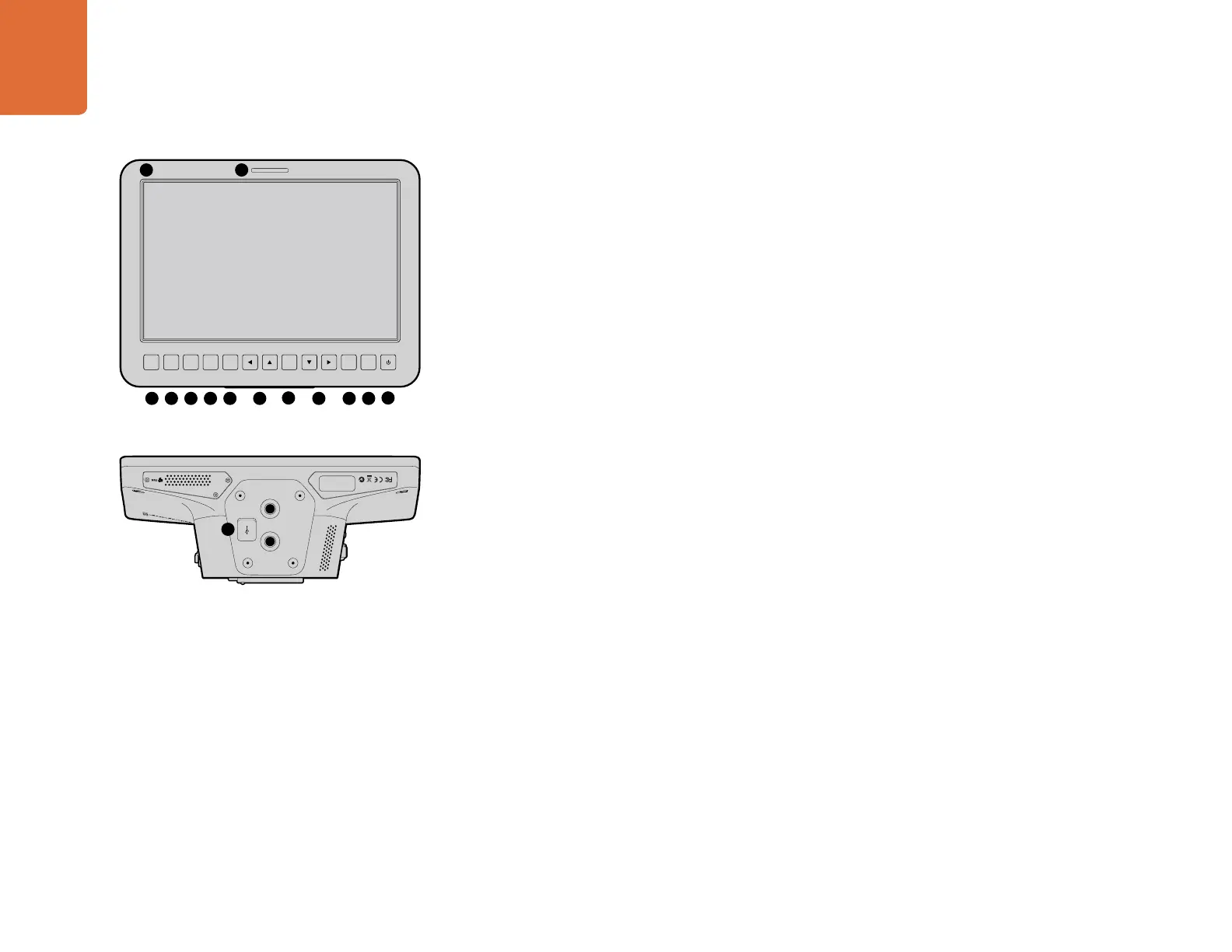

Kamerarückseite
11. 10-Zoll LCD
Für das Monitoring der Live-Kameraausgabe oder Programmausgabe, oder zur Menüansicht. Näheres siehe
Abschnitt über das Monitoring in diesem Handbuch.
12. Rückwärtiges Tally-Licht
Im erleuchteten Zustand zeigt es dem Kamerabediener an, dass seine Kamera gegenwärtig auf Sendung ist.
13. FOCUS-Taste
Einmaliges Drücken der Fokustaste zur automatischen Scharfstellung (Autofokus) oder zweimaliges Drücken
zur Anzeige von Focus Peaking auf dem LCD.
14. IRIS-Taste
Einmaliges Drücken der Blendentaste für Belichtungsautomatik (Auto Exposure).
15. PTT-Taste
Push-to-Talk-Taste zum Sprechen gedrückt halten. Zweimaliges Drücken der PPT-Taste in schneller Folge
ermöglicht die handfreie Kommunikation. Erneutes Drücken bringt das standardmäßige Verhalten zurück.
16. PGM-Taste
Das Drücken der Programmtaste bewirkt den Wechsel zwischen der Live-Kameraausgabe und der
Programmausgabe von einer Mischer-Steuerzentrale.
17. LUT-Tas te
Look-Up-Table-Taste gegenwärtig nicht ausgeführt.
18. Menü-Navigationstasten
Zur Navigation des Menüs auf dem LCD.
19. SET-Taste
Bestätigen Sie mit der Set-Taste Ihre im Menü getroffene Auswahl.
20. DISP-Taste
Das Drücken der Display-Taste schaltet eingeblendete Overlays ein oder aus.
21. MENU-Taste
Die Menütaste erlaubt den Zugriff auf das Menü auf dem LCD.
22. Ein-/Austaste
Die Blackmagic Studio Camera wird per Druck auf die Ein-/Austaste eingeschaltet. Halten Sie diese Taste
zum Ausschalten der Kamera gedrückt.
Näheres siehe Abschnitt „Funktionen der Bedientasten“ in diesem Handbuch.
Kameraunterseite
23. USB-Buchse
USB-Mini-B-Port zur Aktualisierung der Kamera-Firmware. Siehe Abschnitt „Blackmagic Camera Setup
Software" in diesem Handbuch.
11 12
13 14 15 16 17 18
19
212018
22
23
