237 使用
ATEM Software Co ntrol
软件控制面板
摄影机控制简介
您可通过
ATEM Software Control
软件控制面板中的
Camera Control
（摄影机控制）功能从切换台控制
Blackmagic Studio Camera
。点击软件控制面板中的摄影机图标即可打开摄影机控制功能。
使用兼容镜头时，您可以通过这一功能轻松设置摄影机的光圈、增益、对焦和变焦控制，并能使用
DaVinci
Resolve
一级调色工具平衡摄影机色彩，缔造独特炫彩画面。
ATEM
切换台控制的工作原理是通过
ATEM
切换台的所有非下变换
SDI
输出接口向目标设备发送摄影机控制
数 据 包 。也 就 是 说 ，您 将
ATEM
切换台的一路
SDI
输出连接到摄影机的视频输入上后，摄影机会检测到
SDI
连
接中包含的控制数据包，以便您控制摄影机的各项功能。您可以通过常规的
SDI
接 口 控 制 您 的 摄 影 机 ，或 者
在安装了
SFP
模块后通过其用户可升级光纤接口来控制摄影机。
通过
SDI
连接
第一步： 将
Blackmagic Studio Camera
的
SDI Out
输出接口连接
ATEM
切换台上任何一个
SDI In
输入
接口。
第二步： 将
ATEM
切换台的任何一路
SDI
输 出（ 下 变 换 和
Multi View
输 出 口 除 外 ）连 接 到
Studio Camera
的
SDI In
输 入 接 口 。摄 影 机 控 制 的 信 号 不 使 用
Multi View
和下变换
SDI
输出口发送。
第三步： 按
Blackmagic Studio Camera
的
MENU
菜 单 键 。到
Studio Settings>Camera Number
路 径下，
将摄影机编号设置为和切换台输入对应的数字。例如，如果
1
号
Studio Camera
连接到
ATEM
切
换台的
Cam 1
接 口 ，那 么 您 的
Camera Number
应该设置为
1
。这 样 可 以 确 保
Tally
信号准确发送
到相应的摄影机上。
通过光纤连接
第一步： 在您的
Studio Camera
上安装完用户可升级光纤
SFP
模 块 后 ，将 该 光 纤 输 出
/
输 入 接 口（
Optical
Out/In
）连 接 到
ATEM Studio Converter
的光纤输出
/
输入接口上。
第二步： 将
ATEM Studio Converter
上相应的
SDI Out
输出接口连接
ATEM
切换台上任何一个
SDI In
输入
接口。
第三步： 将
ATEM
切换台的任何一路
SDI
输 出（ 下 变 换 和
Multi View
输 出 口 除 外 ）连 接
ATEM Studio
Converter
的
SDI In
输 入 接 口 。摄 影 机 控 制 的 信 号 不 使 用
Multi View
和下变换
SDI
输出口发送。
第四步： 按
Blackmagic Studio Camera
上的
MENU
菜 单 键 。到
Studio Settings>Camera Number
路径
下，将摄影机编号设置为和切换台输入对应的数字。例如，如果
Studio Camera 1
连接到
ATEM
切换台的
Cam 1
接口，那么摄影机编号应该设置为
1
。这 样 可 以 确 保
Tally
信号准确发送到相应的
摄影机上。
打开
ATEM Software Control
的
Preferences
（偏好设置），并设置切换台的按钮映射，确保所切换的摄影机
和
Tally
对 应 无 误 。现 在 ，
Blackmagic Studio Camera
摄影机已成功连接了一路来自切换台的视频连接，您还
可以充分利用摄影机的现场
Tally
指示灯。此外，摄影师只要按摄影机上的
PGM
按钮就可以查看切换台上的
节 目 信 号了。

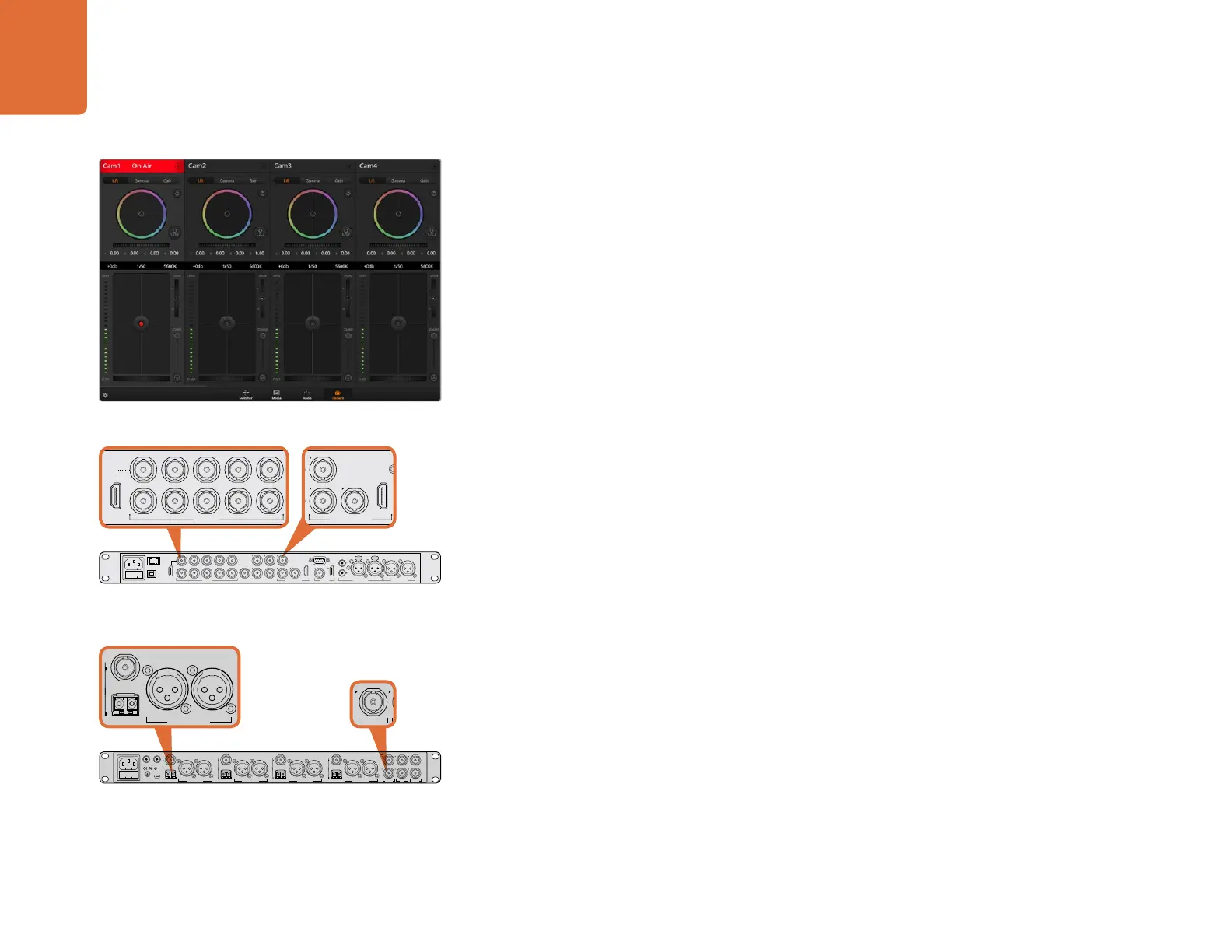

ATEM Camera Control
将您的
Blackmagic Studio Camera
连接到
ATEM
切换台的任何一个
SDI
输入接口上。
PUSH PUSH
CONTROL
USB 2.0 HDMI IN
SDI INPUTS REF IN AUX 1-3 PREVIEW PROGRAM OUTPUTS MULTI-VIEW ANALOG AUDIO IN
STEREO IN
REMOTE
ANALOG AUDIO OUT
CH 1
All SDI and HDMI video connections are
SD, HD and Ultra HD switchable unless indicated
CH 2CH 1 CH 2
IN
1
IN
2
IN
1
IN
3
IN
4
IN
5
IN
6
IN
7
IN
8
IN
9
IN
10
2
1 3
2
1
HD HD HD
PUSH PUSH
CONTROL
USB 2.0 HDMI IN
SDI INPUTS REF IN AUX 1-3 PREVIEW PROGRAM OUTPUTS MULTI-VIEW ANALOG AUDIO IN
STEREO IN
REMOTE
ANALOG AUDIO OUT
CH 1
All SDI and HDMI video connections are
SD, HD and Ultra HD switchable unless indicated
CH 2CH 1 CH 2
IN
1
IN
2
IN
1
IN
3
IN
4
IN
5
IN
6
IN
7
IN
8
IN
9
IN
10
2
1 3
2
1
HD HD HD
PUSH PUSH
CONTROL
USB 2.0 HDMI IN
SDI INPUTS REF IN AUX 1-3 PREVIEW PROGRAM OUTPUTS MULTI-VIEW ANALOG AUDIO IN
STEREO IN
REMOTE
ANALOG AUDIO OUT
CH 1
All SDI and HDMI video connections are
SD, HD and Ultra HD switchable unless indicated
CH 2CH 1 CH 2
IN
1
IN
2
IN
1
IN
3
IN
4
IN
5
IN
6
IN
7
IN
8
IN
9
IN
10
2
1 3
2
1
HD HD HD
使用
ATEM Studio Converter
后可通过光纤连接多台
Blackmagic Studio Camera
