Blackmagicdesign Studio - スイ ッチャーに接続; レコーダーに接続

66 カメラのビデ オ出 力
カメラの
SDI
出力を
HyperDeck
の
SDI
入力に接続し、さらに
HyperDeck
の
SDI
出力を
Studio Camera
の
SDI
入力に接続す
れば収録した映像を確認できます。
+12V POWER HDMI IN HDMI OUT SDI IN SDI OUT
スイッ チ ャ ー に 接 続
Blackmagic Studio Camera
は
10-bit 4:2:2
ビデオを出力するため、放 送 用スイッチャーや他の
SDI
ビデオ機器
に接続できます。ユーザーによるアップグレードで
SFP
モジュール をインストールすると、光ファイバーによる接
続が可能になるため、カメラへの接続に
ATEM Camera Converter
が必 要ありません。
Studio Camera
の
SDI
入力と、またはユーザーによるアップグレードで
SFP
モジュールがインストールされている
場合は光ファイバー入力とスイッチャーを接続すれば、スイッチャーからのプログラム出力を簡単に確認でき
ます。
また、
Studio Camera
はリファレンス入 力にも対応しており、複数のカメラをブラックバーストおよび
3
値シンクリ
ファレンス信号にゲンロックすることが できます。カメラ、
VTR
、その 他のデバイスを外部のリファレンス信号にゲ
ンロックすることで、タイミングのエラーを回避でき、ソース間のスムーズな 切替が 可能となります。

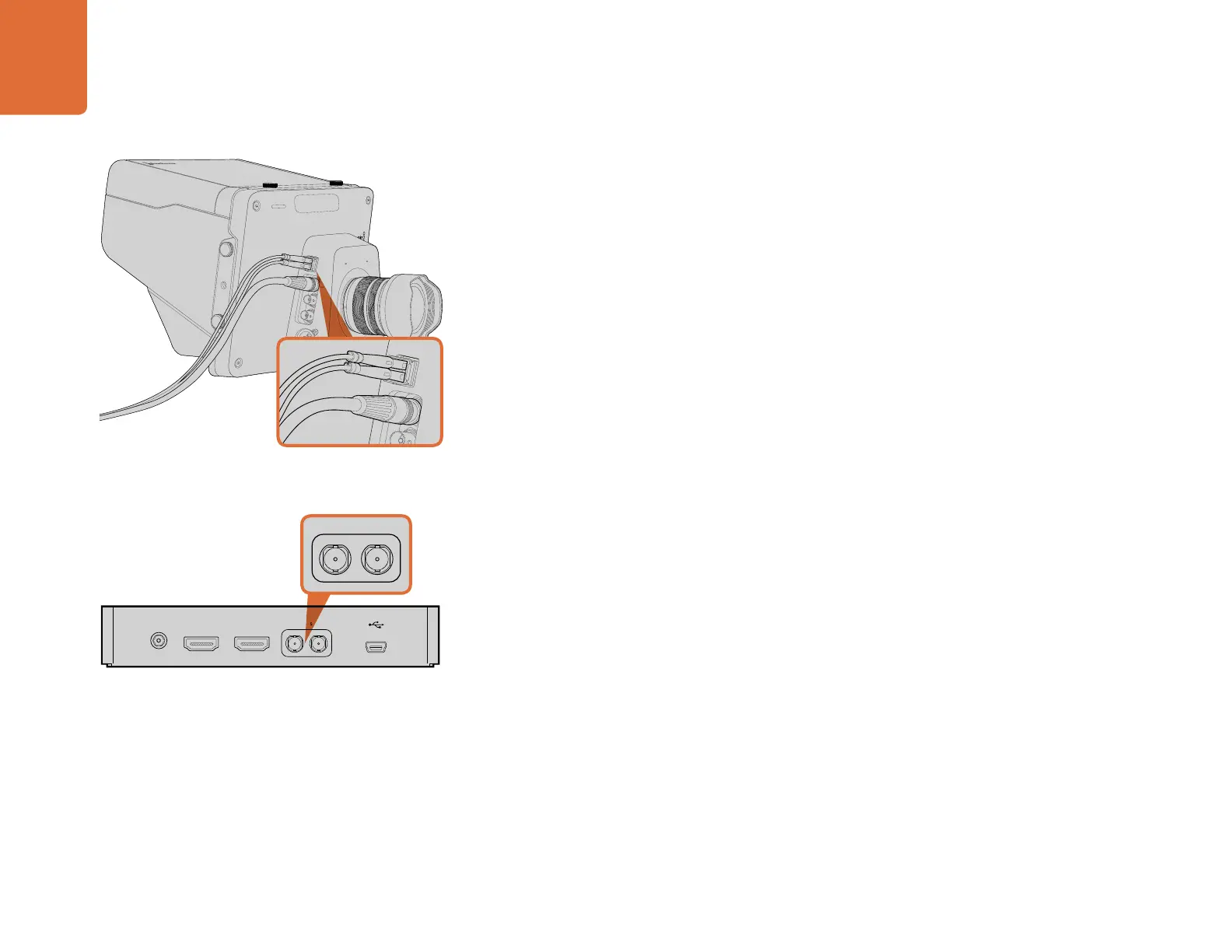

レコー ダー に 接 続
Studio Camera
の 出 力 を 収 録 し た い 場 合 は 、カ メ ラ の
SDI
出力を
Blackmagic HyperDeck Shuttle
などの
SSD
レ
コー ダーの
SDI
入 力 に 接 続 し ま す 。さ ら に 、
HyperDeck
の
SDI
出力を
Studio Camera
の
SDI
入力に接続すれば、
収 録した 映 像 をカメラの
LCD
で 確 認で きま す。
Studio Camera
とスイッチ ャ ー は 、
SDI
で、またはユーザーによる
アップグレードで
SFP
モジュールがインストールされている場合は
光ファイバ ー で 接 続します。
OPTICAL OUT
OPTICAL IN
SDI OUT
SDI IN
REF
12V
OPTICAL OUT
OPTICAL IN
SDI OUT
SDI IN
REF
12V
+12V POWER HDMI IN HDMI OUT SDI IN SDI OUT
カメラ のビ
デオ出力
