192 Salida de vídeo de la cámara

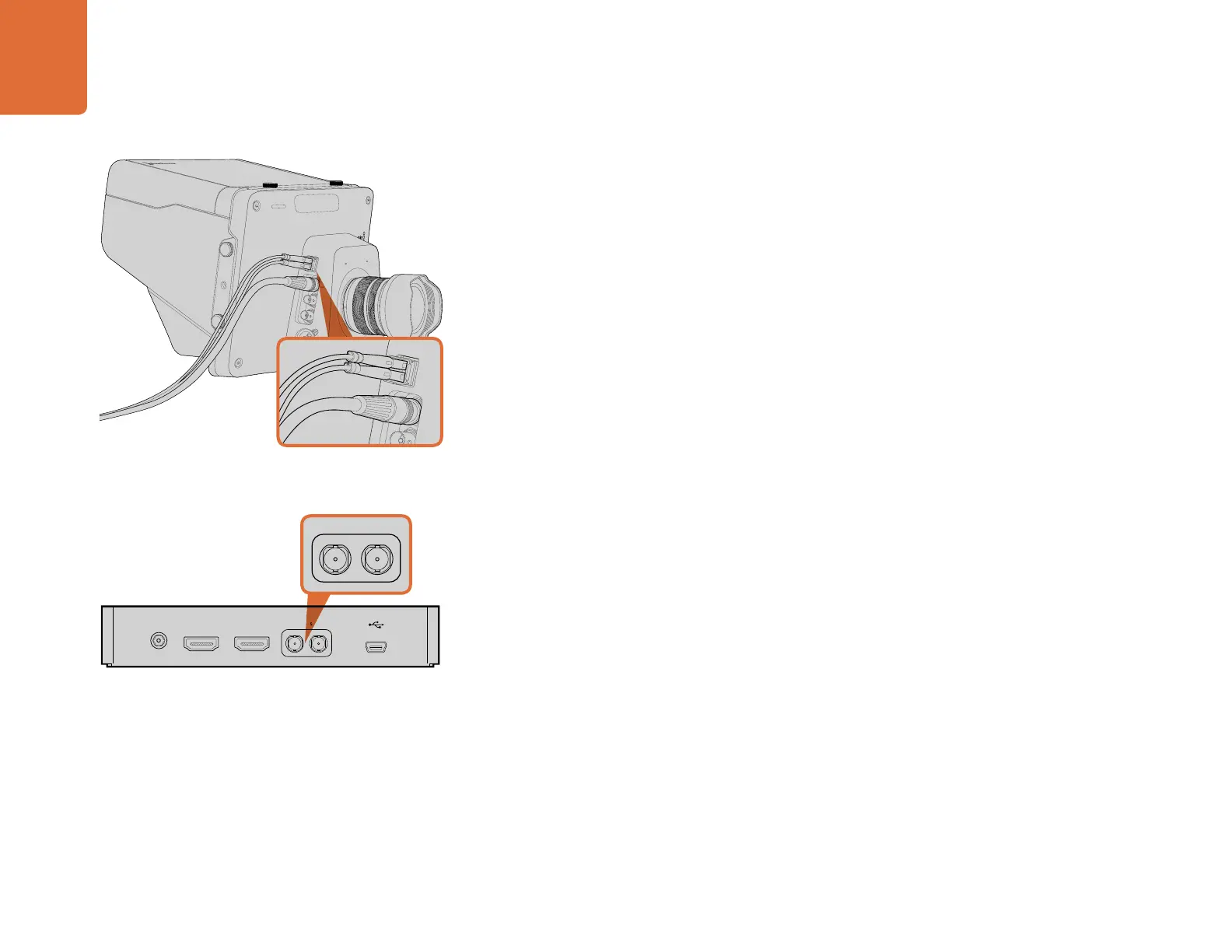

Conecte la salida SDI de la cámara a la entrada SDI del
Hyperdeck y la salida SDI de éste a la entrada SDI de la
cámara para ver las imágenes grabadas por el dispositivo en
la pantalla de la misma.
+12V POWER HDMI IN HDMI OUT SDI IN SDI OUT
Conexión a mezcladores de vídeo
Los modelos Studio Camera transmiten imágenes en formato 4:2:2 de 10 bits, de modo que es posible
conectarlos a mezcladores y otros equipos SDI. Por otra parte, al instalar un módulo SFP opcional, brindan
conectividad para señales transmitidas mediante fibra óptica, evitando de este modo la necesidad de utilizar
un dispositivo ATEM Camera Converter.
Las imágenes transmitidas a través de la salida principal (PGM) del mezclador se visualizan en la pantalla de
la cámara conectando dicha salida a la entrada SDI de la cámara o, de manera opcional, al módulo óptico
instalado.
La Studio Camera también cuenta con una entrada de referencia que permite sincronizar varias cámaras con
señales de referencia (Black Burst o Tri-level). La sincronización de cámaras, videocaseteras y otros dispositivos
con una señal de referencia externa ayuda a prevenir errores de coordinación que podrían dar como resultado
saltos en la imagen al cambiar de una fuente a otra.
Conexión a dispositivos de grabación
Si simplemente desea grabar las imágenes captadas por la cámara, puede conectarla a una unidad SSD tal
como el Hyperdeck Shuttle de Blackmagic mediante las conexiones SDI. De este modo, también es posible
ver las imágenes grabadas por el dispositivo en la pantalla de la cámara.
Los modelos Studio Camera pueden conectarse a un
mezclador mediante la conexión SDI o el módulo SFP
opcional.
OPTICAL OUT
OPTICAL IN
SDI OUT
SDI IN
REF
12V
OPTICAL OUT
OPTICAL IN
SDI OUT
SDI IN
REF
12V
+12V POWER HDMI IN HDMI OUT SDI IN SDI OUT
Salida de vídeo de la
cámara
