150 Videoausgang der Kamera

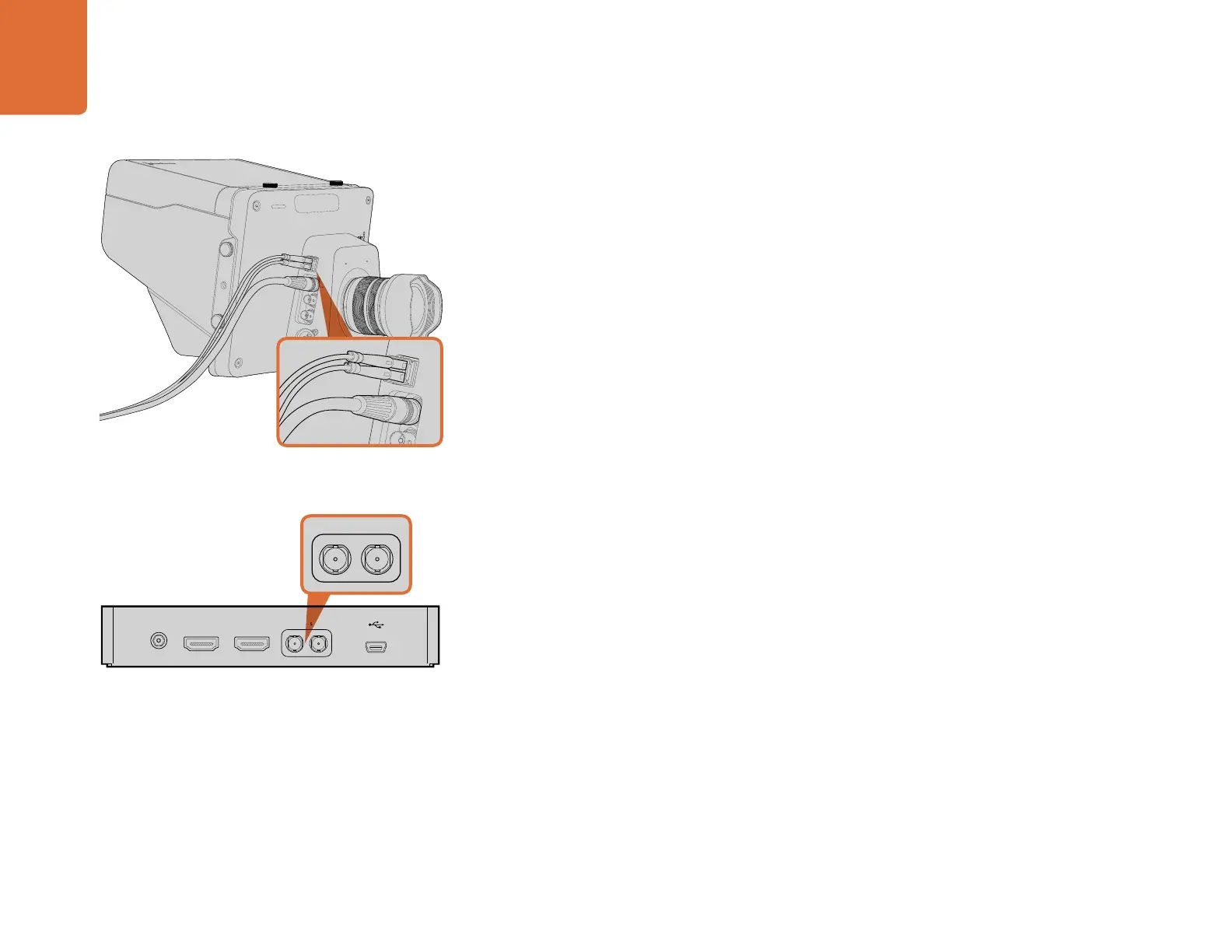

Schließen Sie den SDI-Ausgang der Kamera an den SDI-
Eingang des Hyperdecks an, und den SDI-Ausgang des
Hyperdecks an den SDI-Eingang der Kamera, um Ihr
aufgezeichnetes Material zu betrachten
+12V POWER HDMI IN HDMI OUT SDI IN SDI OUT
Anschließen von Videomischern
Blackmagic Studio Cameras geben 10-Bit Videodaten in 4:2:2 aus, damit Sie Broadcast-Mischer und
anderweitiges SDI-Videoequipment anschließen können. Bei Vorhandensein eines benutzerinstallierbaren
SFP-Moduls können Sie Verbindungen über Glasfaser erstellen. Hiermit erübrigt sich der kameraseitige
Gebrauch von ATEM Camera Convertern.
Sie können die Programmausgabe (PGM) des Mischers mühelos betrachten, indem Sie diesen Ausgang
an den SDI-Eingang oder – bei benutzerinstalliertem SFP-Modul – an den Glasfaser-Eingang Ihrer Studio
Camera anschließen.
Die Studio Camera verfügt außerdem über einen Referenzeingang, der die Genlock-Synchronisierung mehrerer
Kameras mit einem Blackburst- oder Tri-Level-Referenzsignal erlaubt. Die Genlock-Synchronisierung von
Kameras, VTRs und anderen Geräten mit einem externen Referenzsignal verhindert Zeitversatzfehler, die
beim Umschalten zwischen verschiedenen Quellen zu störenden Bildbewegungen führen können.
Anschließen von Aufzeichnungsgeräten
Wenn Sie die Ausgabe Ihrer Studio Camera einfach nur aufzeichnen möchten, können Sie den SDI-Ausgang
der Kamera an den SDI-Eingang eines SSD-Diskrekorders, beispielsweise eines Blackmagic Hyperdeck
Shuttle, anschließen. Der SDI-Ausgang des Hyperdecks lässt sich wiederum an den SDI-Eingang der Studio
Camera anschließen, sodass Sie Ihr aufgezeichnetes Material auf dem LCD der Kamera betrachten können.
Koppeln Sie Ihre Studio Camera über SDI an einen
Mischer. Alternativ geht dies bei Vorhandensein eines
benutzerinstallierten SFP-Moduls auch über Glasfaser
OPTICAL OUT
OPTICAL IN
SDI OUT
SDI IN
REF
12V
OPTICAL OUT
OPTICAL IN
SDI OUT
SDI IN
REF
12V
+12V POWER HDMI IN HDMI OUT SDI IN SDI OUT
Videoausgang der
Kamera
