98 Personnalisation
Micro Studio Cam MSC Breakout Cable
1 2 3 4 5 6

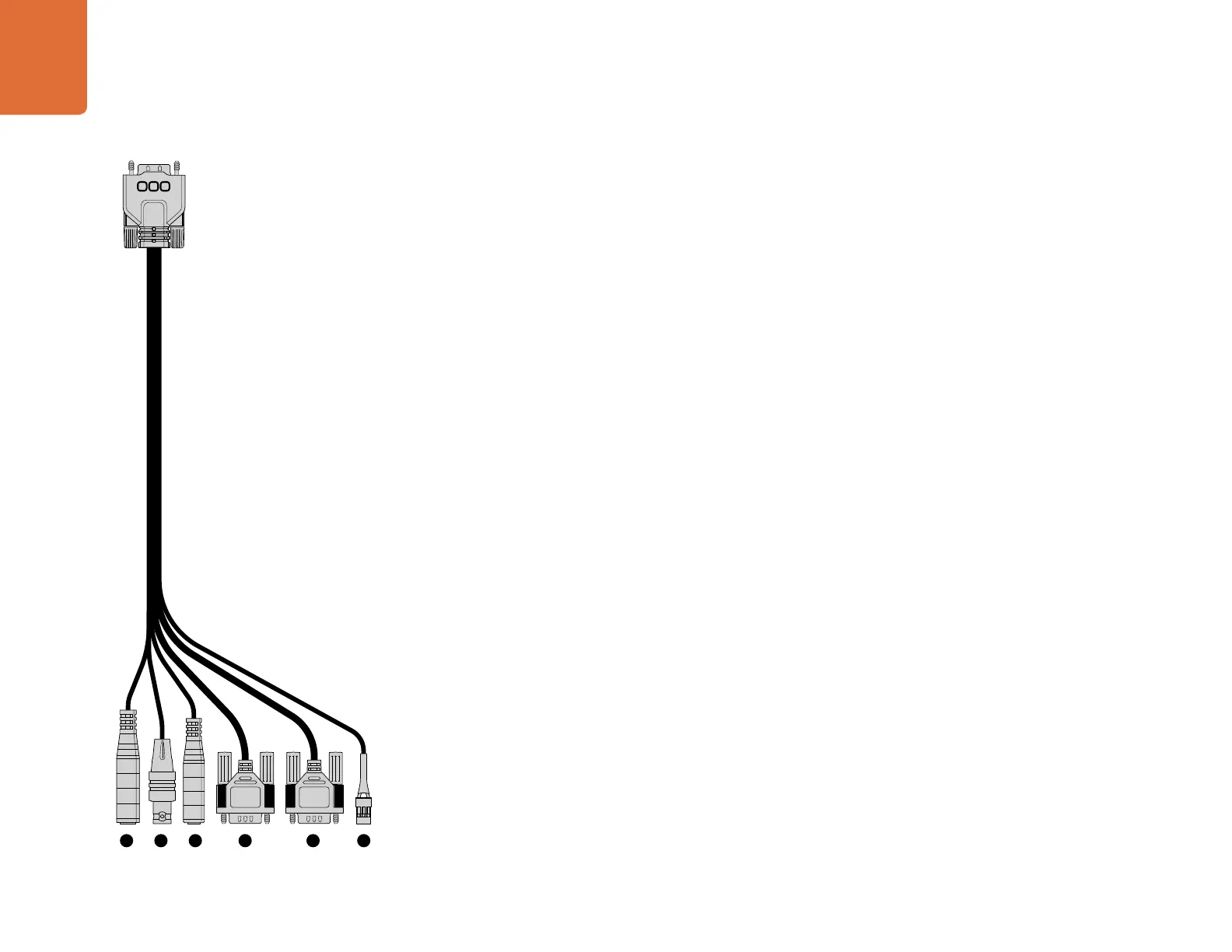

Câble expansion de la Blackmagic Micro Studio Cinema 4K.
Câble expansion de la Blackmagic Micro Studio Camera 4K
Il existe deux façons d'accéder aux fonctionnalités du port expansion. Vous pouvez utiliser le câble expansion
vendu avec la Micro Studio Camera 4K ou personnaliser vos propres câbles.
Le câble expansion est doté de connecteurs permettant de contrôler les options suivantes.
1. Entrée d'alimentation
L'entrée d'alimentation de 12V de la caméra fonctionne avec un jack DC. Ce câble permet d’alimenter la
Micro Studio Camera 4K et d'effectuer une charge lente de la batterie lorsque celle-ci est fixée à la caméra.
Lorsque l'alimentation externe est utilisée, la caméra s'allume automatiquement.
2. Entrée de référence
Elle permet à de multiples caméras d'être synchronisées à un signal de référence blackburst ou tri-level. Le
fait de synchroniser des caméras à un signal de référence externe facilite la prévention d'erreurs de timing
qui peuvent provoquer un saut de l'image lors de la commutation entre différentes caméras.
3. LANC
Connectez un jack de 2,5mm à des télécommandes LANC pour contrôler de nombreuses fonctionnalités de
la caméra, telles que le démarrage et l'arrêt de l'enregistrement, le réglage du diaphragme, la mise au point
manuelle grâce à un bras fixé sur un trépied lorsqu'un objectif compatible est utilisé.
4. Commandes PTZ
Le connecteur RS-422 est utilisé pour envoyer les commandes PTZ reçues par le signal SDI de la Micro Studio
Camera 4K vers une tête motorisée.
5. Communication B4
Le connecteur DB-9 vous permet d'alimenter et de contrôler les objectifs broadcast B4 montés sur la Micro
Studio Camera 4K à l'aide d'un adaptateur Micro 4/3 vers B4. De plus, un objectif B4 intégrant la communication
série numérique est contrôlé et alimenté lorsque la Micro Studio Camera 4K est branchée à une source
d'alimentation externe. Vous pouvez régler différents paramètres, tels que l'iris, la mise au point et le zoom
de la même façon que sur un objectif Micro 4/3 actif. Le contrôle peut être effectué via un mélangeur ATEM
à partir du menu « Camera Control » ou à partir d’une interface de contrôle à distance accessible grâce au
câble expansion de la Micro Studio Camera 4K.
6. Servo numérique S.Bus
En connectant la caméra à un récepteur S.Bus compatible à l'aide d’un câble Futaba J, elle dispose de 18
canaux S.Bus auxquels il est possible d’assigner des fonctions de contrôle à distance. Ces fonctions incluent la
mise au point, le zoom motorisé, le contrôle de l'iris et autres. Pour obtenir plus d'informations sur l'attribution
de fonctions aux canaux S.Bus, consultez la section « Paramètres du menu Remote » de ce manuel.
Personnalisation
